茂硕X6系列150W电源驱动结构设计

　　这款150W规格的电源驱动，是面向户外LED照明、工业低压供电场景开发的恒压恒流供电装置，日常在路灯供电、工业设备低压控制回路、户外显示屏供电场景中应用广泛，核心作用是将市电交流输入转换为稳定的低压直流输出，为后端负载提供持续可靠的供电保障，避免电压波动、浪涌冲击对负载端元器件造成损伤。

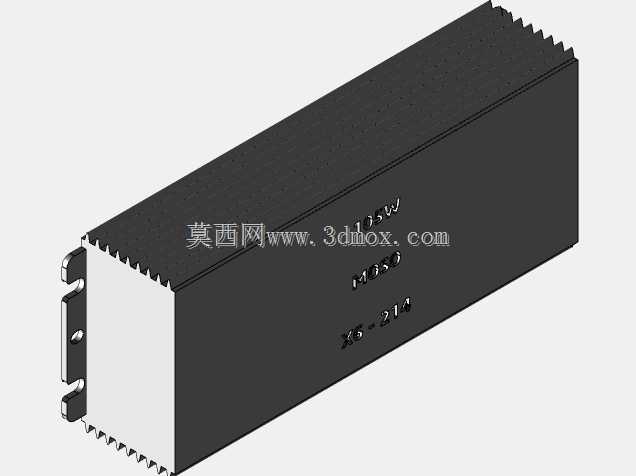

　　从结构设计思路来看，整体采用长方条形封闭壳体方案，壳体主体选用阻燃ABS材质注塑成型，表面做细磨砂咬花处理，既可以提升壳体表面的耐磨抗刮性能，也能在长期户外使用过程中减少灰尘、水渍的附着，降低清洁维护的频次。壳体上下盖采用卡扣加侧边点胶的密封组合方式，侧边预留的安装耳位做了加厚处理，安装孔位内嵌金属衬套，避免长期安装震动导致塑料孔位开裂失效，安装耳的突出尺寸经过精准核算，既不会过多占用设备内部的排布空间，也能给安装螺丝预留足够的操作空间，适配M4规格的安装螺丝，固定后整体抗震动等级可以满足工业设备、户外照明设施的使用要求。

　　壳体一侧的散热齿结构是设计中的重点考量部分，不同于普通电源驱动采用的外置铝散热片方案，这款驱动将散热齿直接与壳体上盖集成，齿间距控制在2mm，齿高5mm，在不额外增加产品整体外形尺寸的前提下，最大化拓展了散热接触面积，内部功率器件通过导热硅胶垫直接与壳体内侧的散热基面贴合，将工作产生的热量快速传导到壳体表面的散热齿上，通过自然对流完成散热，不需要额外加装散热风扇，既降低了产品工作时的噪音，也避免了风扇转动带来的积尘、寿命短板问题，能够在-30℃到60℃的环境温度范围内持续稳定工作。

　　输入输出端的接口排布在壳体长度方向的同一侧，接口之间做了凸起的隔离筋，避免接线过程中不同线序的线缆误触造成短路，接口处的防水胶圈采用硅橡胶材质，压紧后可以达到IP65的防护等级，能够应对户外淋雨、高湿度环境下的使用需求，不需要额外加装防水外盒就可以直接在露天场景安装使用。壳体表面的标识采用激光镭雕工艺，不会因为长期日晒、擦拭出现标识脱落模糊的问题，方便现场施工人员快速识别产品参数、接线定义，减少接线错误的概率。

　　从安装边界来看，产品整体长度控制在214mm，宽度60mm，高度35mm，属于同功率等级下体积较为紧凑的方案，在做设备内部排布的时候，只需要在产品周边预留10mm的散热间隙就可以满足散热需求，不需要预留过大的冗余空间，能够帮助终端设备缩小整体外形尺寸，提升空间利用率。内部的PCB板采用卧式排布，功率器件与信号器件分区布局，高压区与低压区之间开槽增加爬电距离，满足安规认证的距离要求，PCB板与壳体之间预留2mm的间隙，避免壳体凝露直接接触PCB板造成短路风险，板载的电解电容全部选用长寿命耐高温规格，能够支撑产品在满负载状态下长期工作的寿命要求。

　　在实际选型适配过程中，这款驱动的恒流精度控制在±3%以内，输出电压纹波控制在200mV以下，不会对后端的LED光源、精密控制元件造成电流波动干扰，能够有效延长后端负载的使用寿命，内置的过压、过流、过温保护机制，在出现输出短路、负载过载、环境温度超标的情况下会自动切断输出，故障排除后可以自动恢复工作，不需要人工断电复位，减少后期运维的人工成本。不同于开放式的电源模块，这种全封闭壳体的驱动不需要额外做防护结构设计，可以直接固定在设备框架、灯杆内部，安装方式灵活，既可以横向水平安装，也可以垂直侧壁安装，散热性能不会因为安装方向的改变出现明显衰减，适配多种不同的安装场景需求。
