英威腾150W驱动电源模块结构设计

　　在工业自动化控制、LED户外照明驱动、工业通讯设备供电、小型工控模块供电这类场景里，这类150W等级的DC-DC驱动电源是很常见的供电核心部件，很多工程师在做整机结构布局的时候，往往会因为对电源模块的实际安装边界、外形干涉点判断不准，导致后期装配出现外壳顶到内部走线、安装孔位和设备机架不匹配、散热间隙留得不足触发过热保护这类问题，这个三维结构模型刚好可以给结构选型、整机布局设计提供精准的参考依据。

　　从实际功能来看，这款驱动电源主要是完成特定电压区间的直流电压转换，给后端的负载提供稳定的105SV等级直流供电，150W的额定输出功率可以覆盖绝大多数中小功率工业负载的供电需求，比如分布式IO模块、小型伺服驱动辅助供电、户外工业灯具的恒压驱动、工控触摸屏的外接供电这类场景都能适配，相比同功率等级的开板式电源，这种全封闭金属外壳的结构在工业现场的抗干扰能力、防尘防溅能力都要强很多，适合在有一定粉尘、轻微振动的工业机柜内部安装使用。

　　从设计思路上拆解这个结构的话，首先能看到外壳采用的是拉伸铝型材一体成型的主体结构，两端搭配端板封盖，这种结构的好处是铝型材本身的侧壁可以直接作为散热面，不需要额外加装独立散热片，电源内部功率器件产生的热量可以通过导热垫直接传导到铝壳侧壁，再通过外壳表面的散热齿和外界空气完成热交换，外壳侧面做的细密锯齿状散热筋，就是为了增大和空气的接触面积，提升自然对流下的散热效率，在额定负载下不需要额外加装风扇就能满足温升要求，避免了风扇带来的积尘、寿命短板问题，很适合长期免维护的工业安装场景。

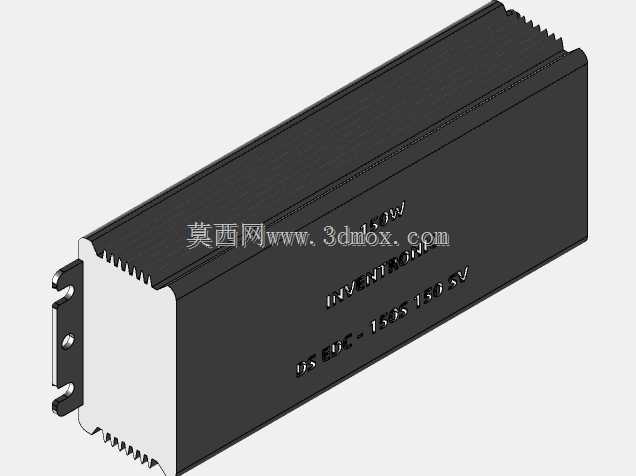

　　再看安装边界的细节，模型里还原了外壳端部的带孔安装固定耳，固定耳上开了两个圆形安装孔，是用来穿螺丝把整个电源模块固定在设备机架或者机柜安装板上的，做整机布局的时候要注意，固定耳突出主体外壳的部分需要预留足够的安装操作空间，不能被周边的其他元件挡住螺丝锁付的路径，不然现场装配的时候螺丝刀没法垂直对准螺丝孔，会大幅降低装配效率。整个模块的外形是规整的长方体结构，没有突出的外接端子以外的异形结构，在机柜里排布的时候可以紧贴其他同类型模块安装，只要在散热齿一侧预留5mm以上的空气对流间隙就可以满足散热要求，不需要留出过大的冗余空间，能有效提升机柜内部的空间利用率。

　　外壳表面的丝印标识在模型里也做了还原，标注了功率等级、型号参数、品牌标识，这些细节在做整机BOM核对、后期运维识别的时候很实用，结构设计的时候外壳的接缝处做了错位咬合的结构，既可以提升外壳的结构强度，避免运输或者安装过程中受外力挤压出现壳体变形，也能起到一定的电磁屏蔽作用，减少电源本身的开关噪声对外围敏感电路的干扰，同时阻挡外界的粉尘、飞溅的液体进入壳体内部，提升电源在复杂工业环境下的运行可靠性。

　　很多刚接触结构设计的工程师在选型这类封闭电源模块的时候，往往只看标称的功率参数和电气参数，忽略了外形的安装细节，比如固定耳的位置、散热筋的突出高度、出线端的空间预留，这个三维模型把所有的结构细节都做了1:1的还原，导入到整机装配环境里就可以直接做干涉检查，提前排查布局上的问题，不用等实物买回来才发现装不上，能大幅缩短结构设计的迭代周期，也能避免选型错误带来的成本浪费。另外这种铝壳拉伸的结构设计思路，也可以给其他同类型封闭电源模块、小型工业电子设备的外壳设计提供参考，平衡散热性能、结构强度、加工成本三者的关系，不用为了追求散热盲目加大外壳体积，也不用为了压缩体积牺牲散热余量和结构可靠性。
