茂硕100W电源驱动模块结构设计

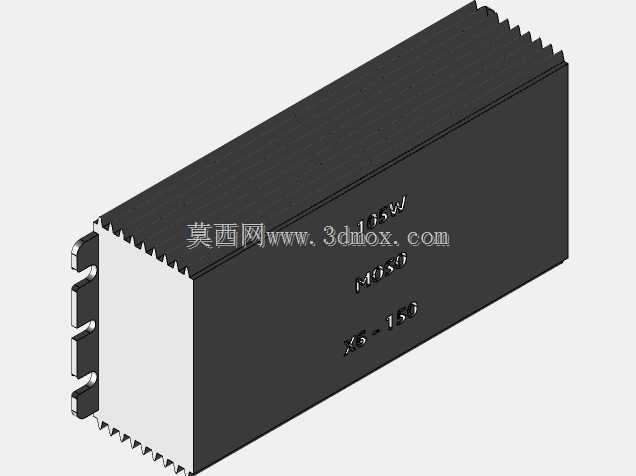

　　在工业照明、户外LED亮化、商用显示设备的供电链路里，这类100W等级的电源驱动模块是决定整套供电系统稳定性的核心部件，不同于消费级小功率适配器，工业场景下的驱动模块需要兼顾散热效率、安装适配性、电磁屏蔽性能与长期运行的可靠性，建模过程中需要把实际工况下的各类约束条件全部纳入结构考量。从外形结构来看，该驱动模块采用长方体封闭式金属壳体设计，壳体顶面做了连续的锯齿状散热鳍片结构，这部分结构并非装饰性设计，而是在无额外风扇的自然对流散热场景下，通过增加壳体与空气的接触面积，将内部功率器件工作产生的热量快速导出，鳍片的齿距、齿高都经过热仿真校核，既保证足够的散热面积，又避免积灰堆积在齿缝间影响长期散热效果，同时鳍片的冲压成型工艺也适配批量生产的成本控制要求。

　　壳体一侧设置了多组插片式接线端子，端子的排布间距严格遵循安规要求的电气间隙，不同电压等级的接线位之间预留了足够的爬电距离，端子的伸出长度与插拔角度适配常规工业接线的操作空间，不需要额外弯折线缆就能完成接线作业，降低现场安装的操作难度。壳体的侧边与端面做了折边包边处理，上下壳体的扣合位置设计了嵌入式止口结构，既可以提升壳体整体的结构强度，避免运输、安装过程中受外力挤压出现壳体变形，又能实现基础的防尘防水效果，适配户外半露天场景的使用需求，止口位置的配合公差经过反复调整，既保证组装时的便捷性，又不会出现配合间隙过大导致的防护等级不足问题。

　　从设计思路层面，这类驱动模块的结构设计需要平衡多维度的约束条件：首先是内部元器件的布局约束，内部的整流桥、MOS管、变压器、滤波电容等核心发热器件需要紧贴壳体内壁的导热面，建模时需要预留出导热硅胶片的填充厚度，保证发热器件与壳体之间的热阻最小化；其次是安装边界的约束，壳体的底部预留了标准的安装孔位，孔位间距适配行业通用的安装支架尺寸，不管是嵌入式安装在灯具腔体内部，还是壁挂式独立安装，都不需要额外定制转接支架，降低现场安装的适配成本；另外是电磁兼容的约束，封闭式金属壳体可以形成完整的电磁屏蔽腔体，避免内部功率器件工作时产生的电磁干扰向外辐射，影响周边其他弱电设备的正常运行，同时也能阻挡外界的电磁干扰进入驱动内部，保证自身供电输出的稳定性。在实际工程选型中，这类100W的驱动模块常被用于户外路灯、隧道灯、工业厂房照明、大型广告屏背光等场景，这些场景的供电环境往往存在电压波动大、环境温度范围宽、粉尘湿度较高等问题，结构设计上的每一处细节都对应着实际工况的痛点：比如壳体表面采用的磨砂氧化处理，既可以提升金属表面的耐腐蚀性，避免长期在潮湿环境下出现壳体锈蚀，又不会因为表面过于光滑导致安装时打滑；接线端子位置的防脱卡扣设计，可以避免设备运行过程中受震动影响出现接线松脱的问题，减少后期运维的故障排查成本。

　　建模过程中需要特别注意安装边界的尺寸校核，壳体的整体长宽高尺寸需要匹配常见的灯具安装腔体空间，不能出现尺寸过大无法装入的情况，同时壳体的棱角位置做了小圆弧倒角处理，避免安装作业时锋利的边角划伤操作人员，也避免应力集中导致的壳体开裂问题。另外，壳体表面的标识区域做了下沉式平面设计，方便后续丝印型号、参数、警示标识等内容，标识区域的位置避开了散热鳍片区域，不会因为鳍片的凹凸不平导致丝印内容模糊不清，也方便现场运维人员快速识别产品型号与接线定义。从结构强度的角度，壳体的板材厚度经过选型验证，在保证整体重量可控的前提下，满足运输、安装过程中的抗冲击、抗振动要求，不会因为轻微的磕碰就出现壳体凹陷，进而挤压内部元器件导致损坏。这类驱动模块的结构设计没有冗余的装饰性结构，每一处造型、每一个尺寸、每一处结构特征都服务于实际的功能需求，是工业产品功能优先设计逻辑的典型体现，建模过程中需要充分理解每个结构背后的工程逻辑，才能还原出符合实际生产、安装、使用要求的三维模型，而不是单纯复刻外观形状。
