高性能乘用车辆离合器系统结构设计

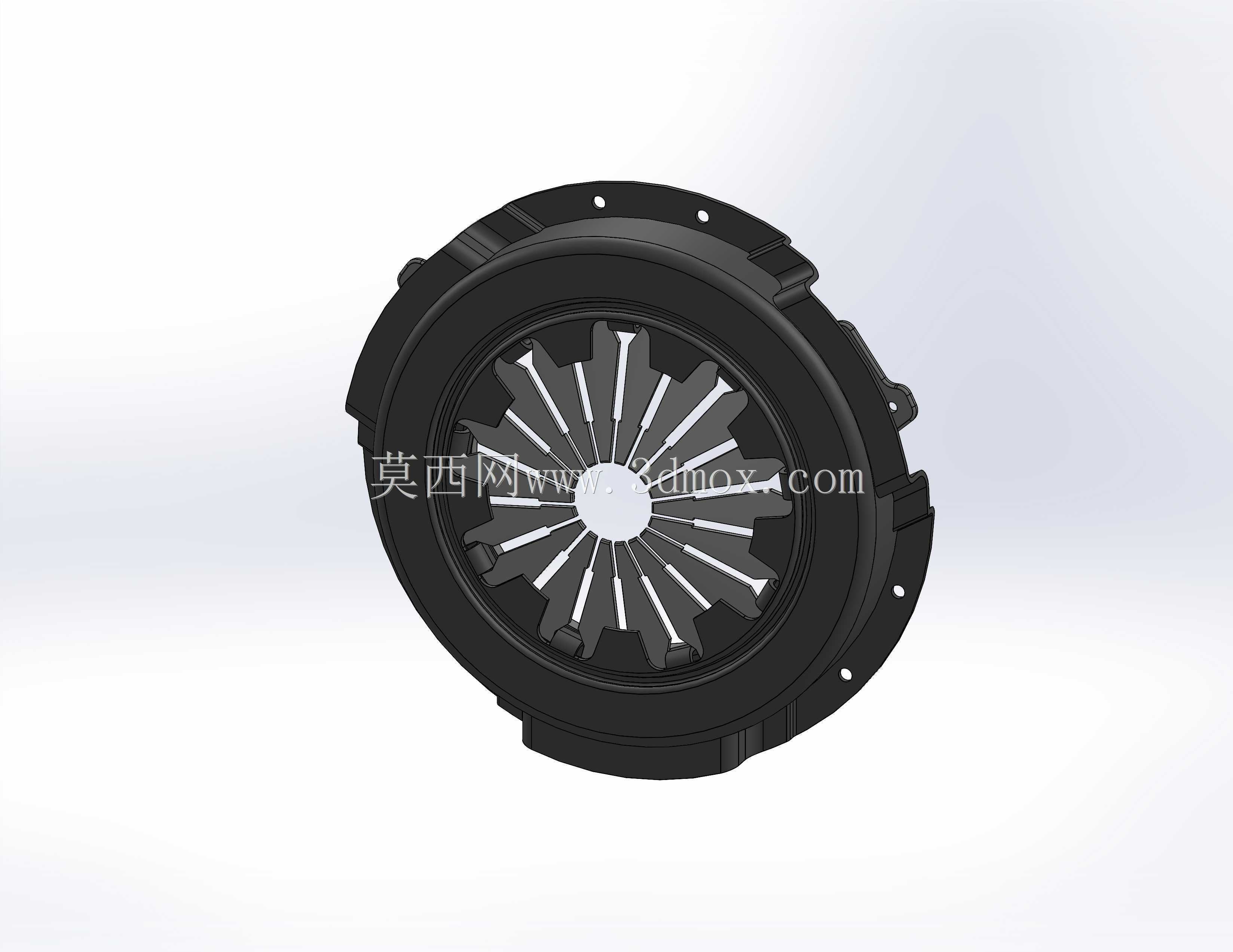

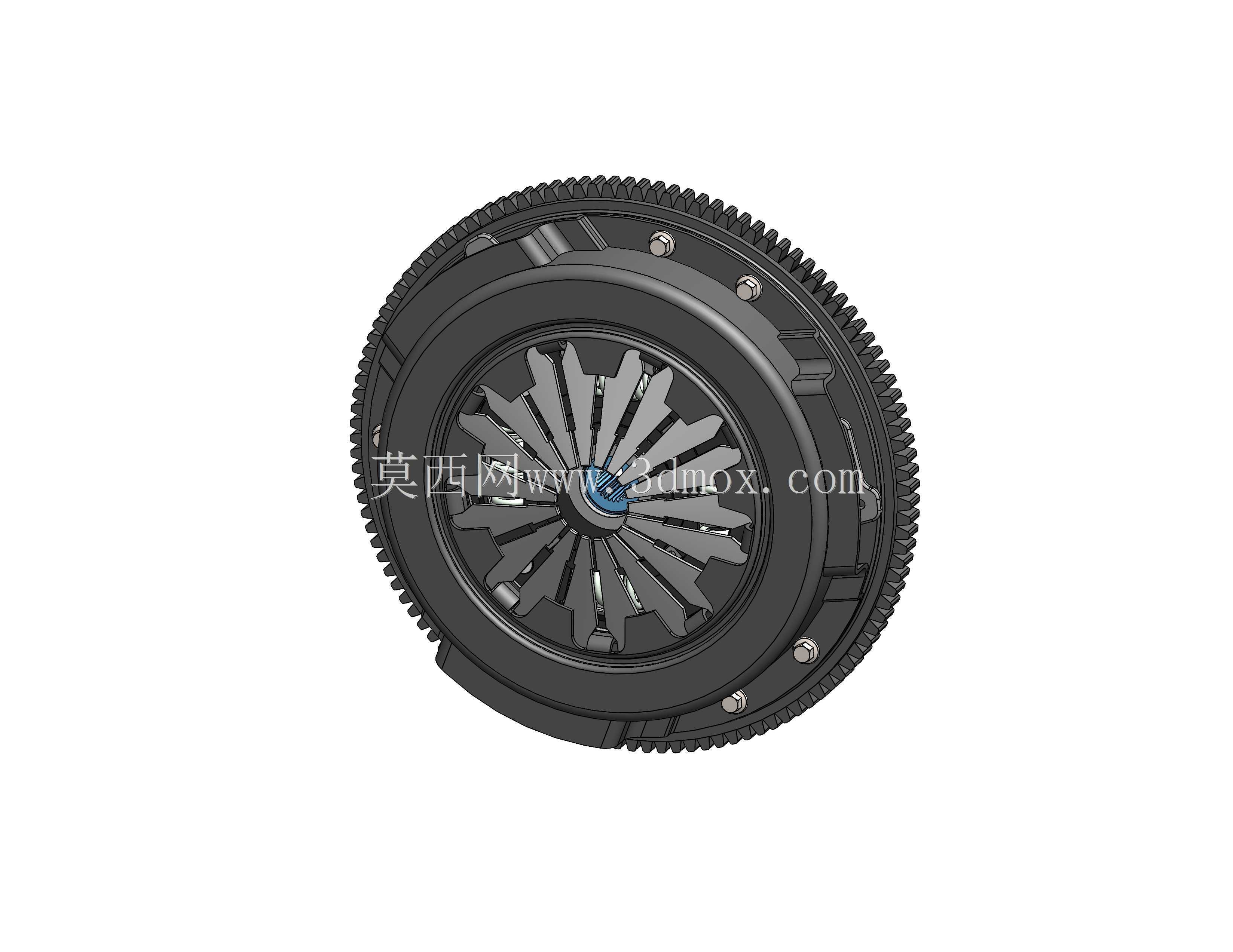

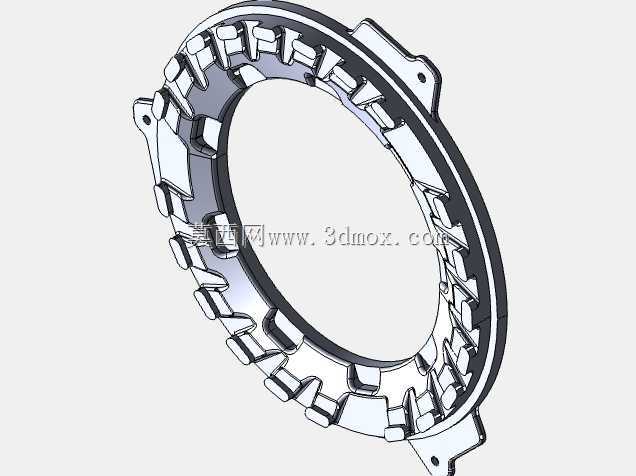

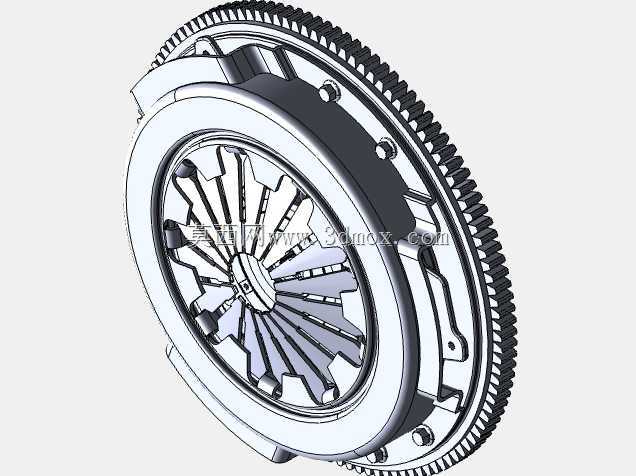

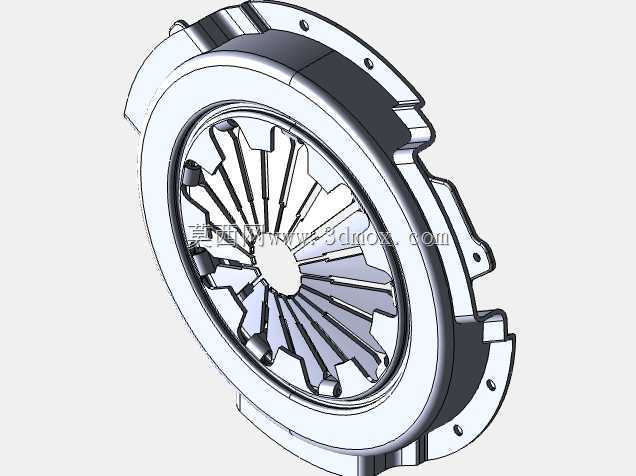

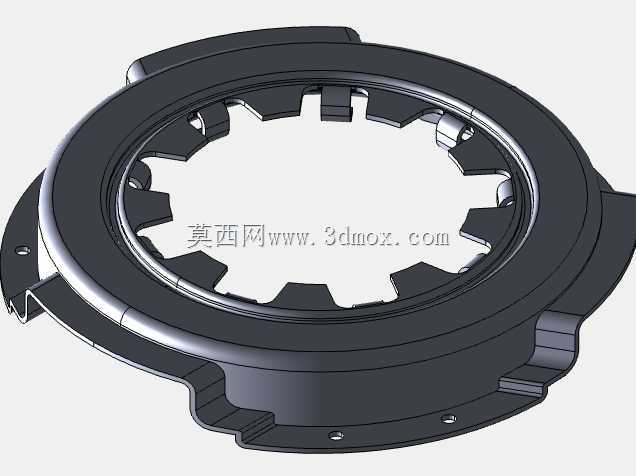

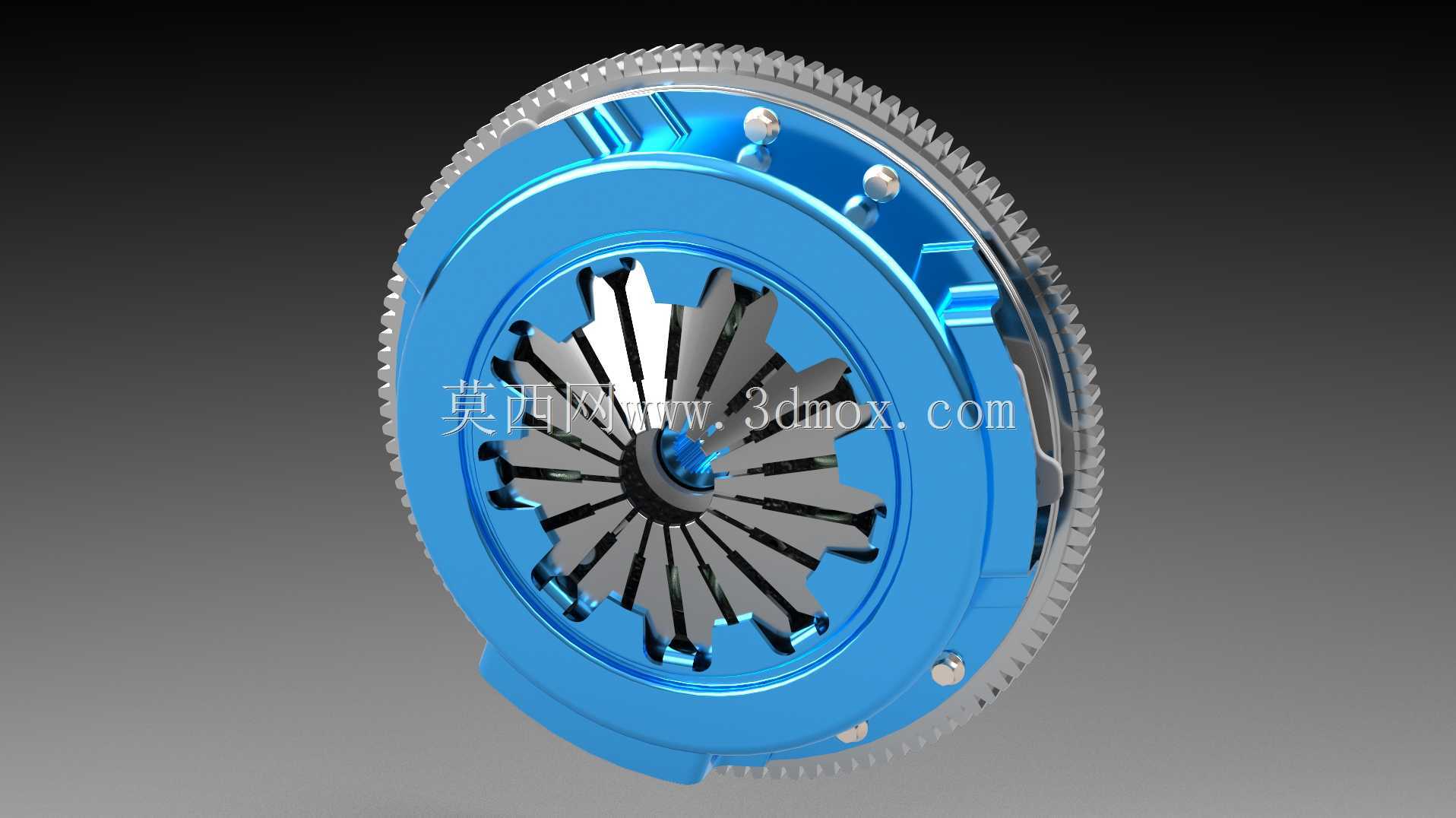

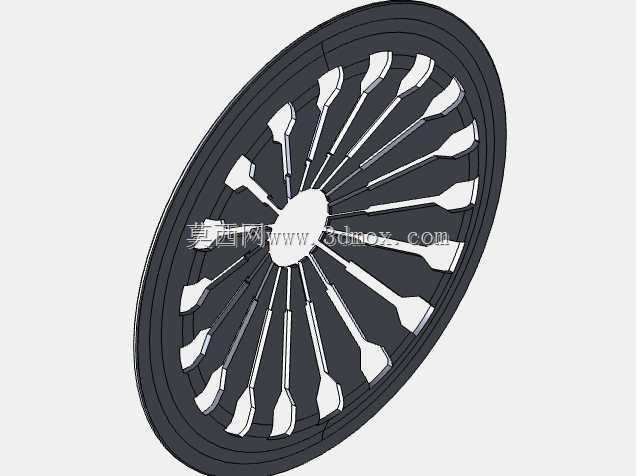

　　这套离合器系统的三维结构，完全围绕乘用车辆动力传递的实际工况搭建，日常装车场景覆盖家用前驱、后驱性能车的手动挡传动链路，核心作用是在发动机与变速箱之间实现动力的接合、切断与缓冲，适配日常通勤频繁换挡、起步半联动、高转速急加速等多类工况。从结构设计逻辑来看，整套组件没有冗余的异形结构，所有零件的选型都对应实际装车的性能需求：压盘壳体采用高强度铸铁材质，匹配膜片弹簧的杠杆力分布，膜片弹簧的指端间隙、分离行程都经过反复校核，保证踩下离合踏板时，分离轴承推动膜片弹簧指端的过程中，压盘能够均匀抬升，不会出现偏磨导致的离合抖动。

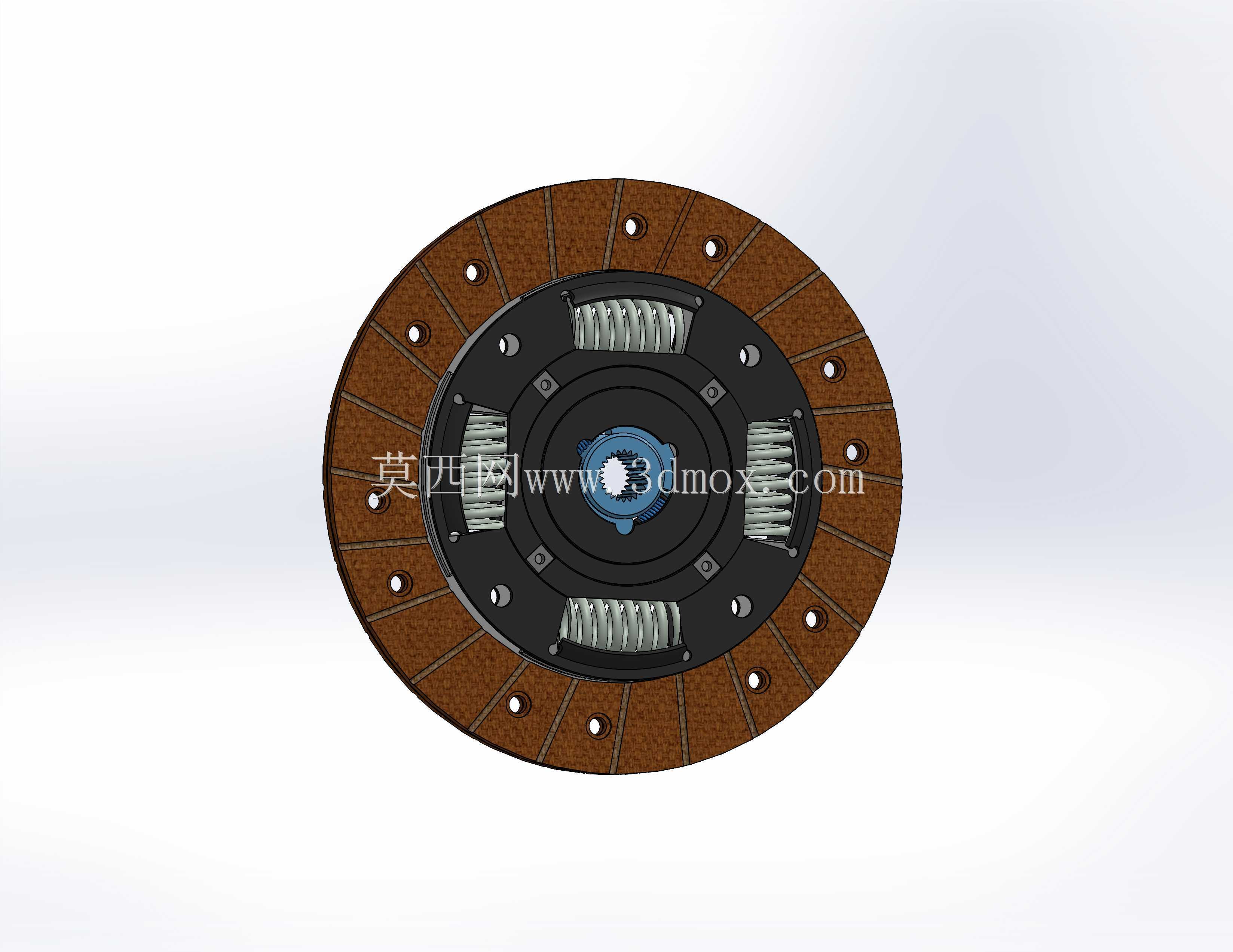

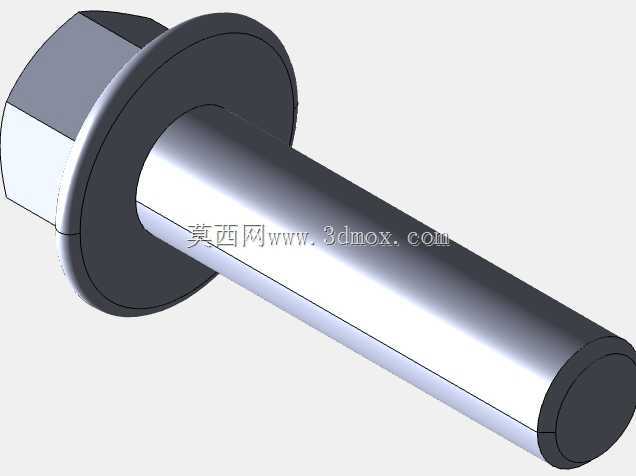

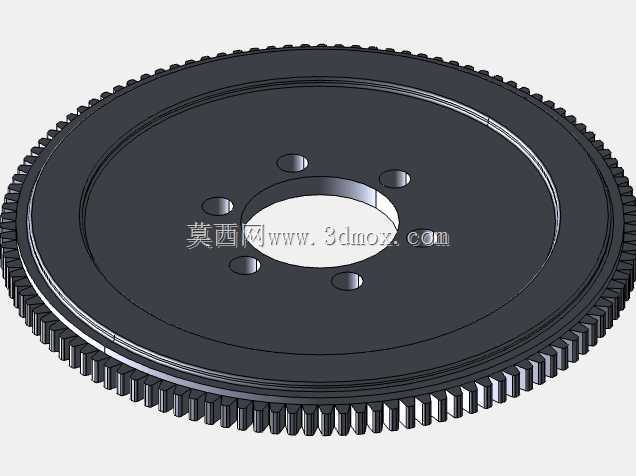

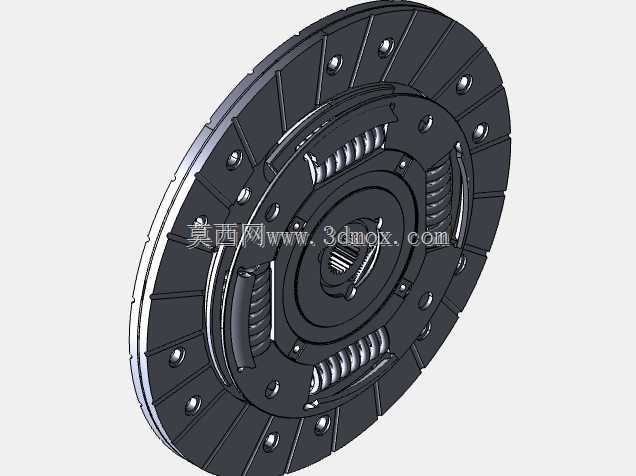

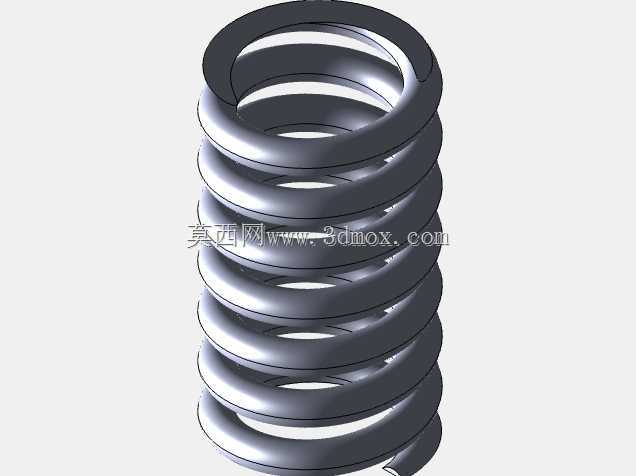

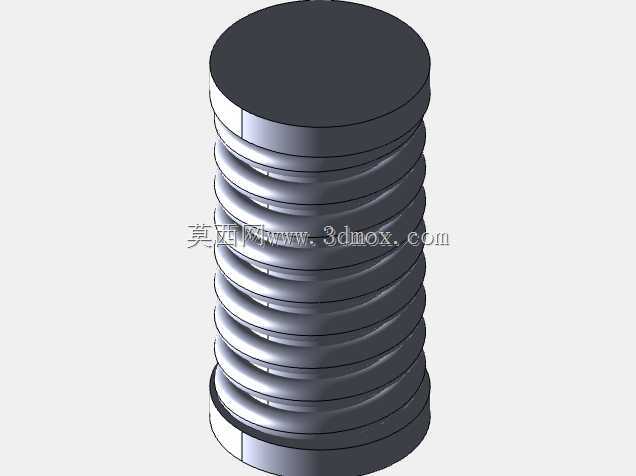

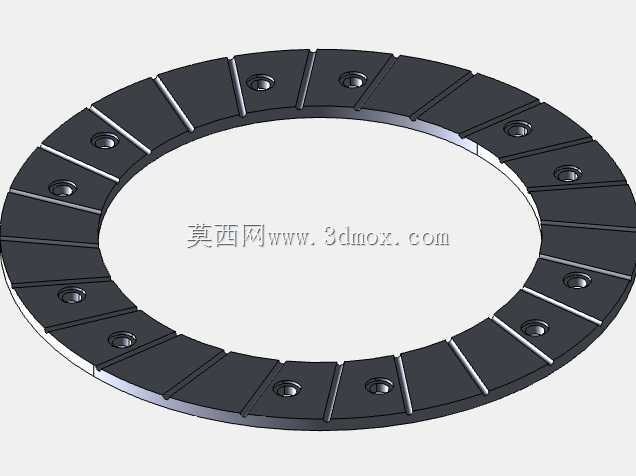

　　和压盘配合的从动盘总成，集成了多级阻尼弹簧，不同刚度的弹簧沿圆周方向分布，能够吸收发动机输出端的扭转振动，避免低转速工况下传动系统的共振传递到驾驶舱，同时从动盘的摩擦片采用铆接结构，摩擦衬片的摩擦系数、磨损余量都匹配民用车辆10万公里以上的使用寿命要求。整套离合器的安装边界完全适配主流横置、纵置手动变速箱的输入轴花键规格，飞轮侧的安装孔位、定位销尺寸严格对应发动机曲轴后端的安装法兰，齿圈的模数、齿数匹配起动机的驱动齿轮参数，装车时不需要额外做适配加工，直接通过螺栓按规定扭矩紧固即可完成装配。

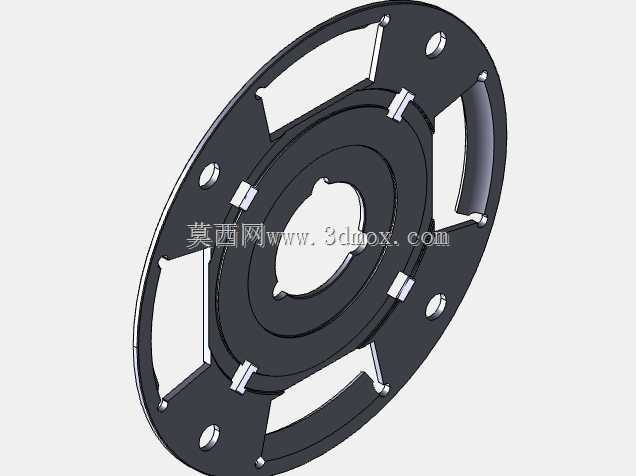

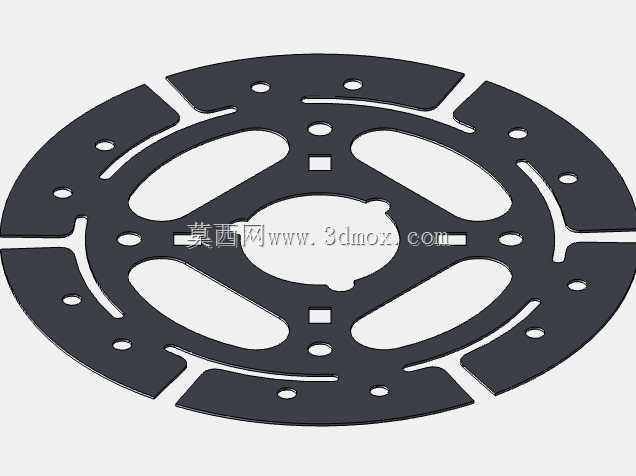

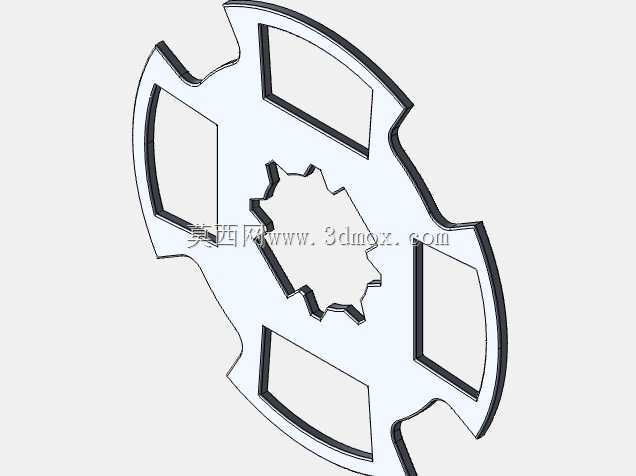

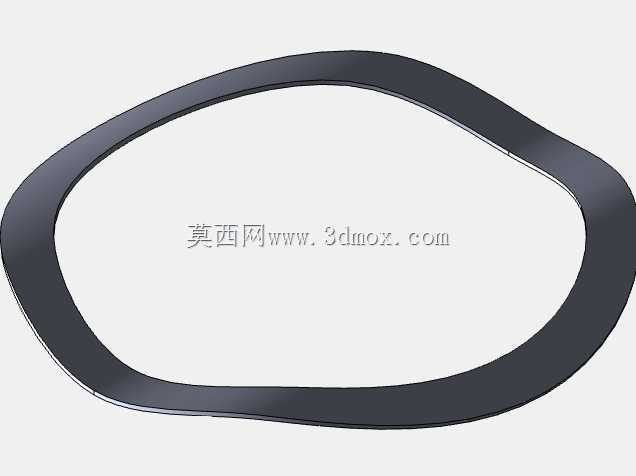

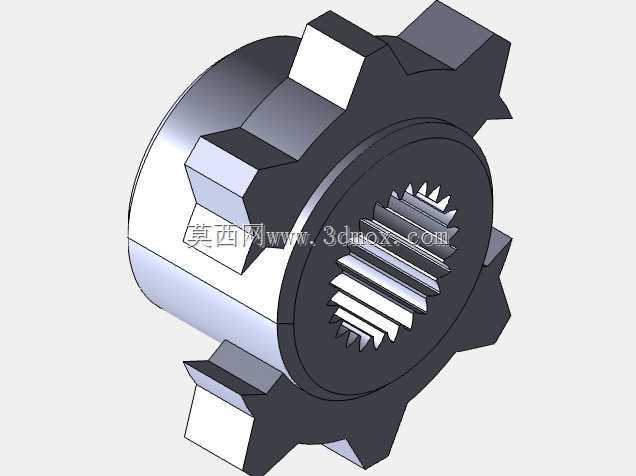

　　设计过程中重点考量了散热性能，压盘壳体上预留的通风槽能够在车辆行驶时引导气流穿过离合器总成内部，带走半联动、频繁换挡产生的摩擦热量，避免长时间高负荷工况下摩擦片过热导致的离合打滑。膜片弹簧的材质选用弹簧钢，经过热处理后的刚度曲线经过优化，在整个摩擦片磨损周期内，压盘的压紧力波动控制在极小范围内，不会因为摩擦片磨损出现离合踏板力大幅变化、接合点偏移过大的问题。轮毂法兰、缓冲板等承载零件的圆角、壁厚都经过应力校核，在大扭矩传递工况下不会出现应力集中导致的零件开裂，从动盘的扭转间隙设置在合理区间，既能够缓冲传动冲击，又不会因为间隙过大导致换挡时出现传动旷量。

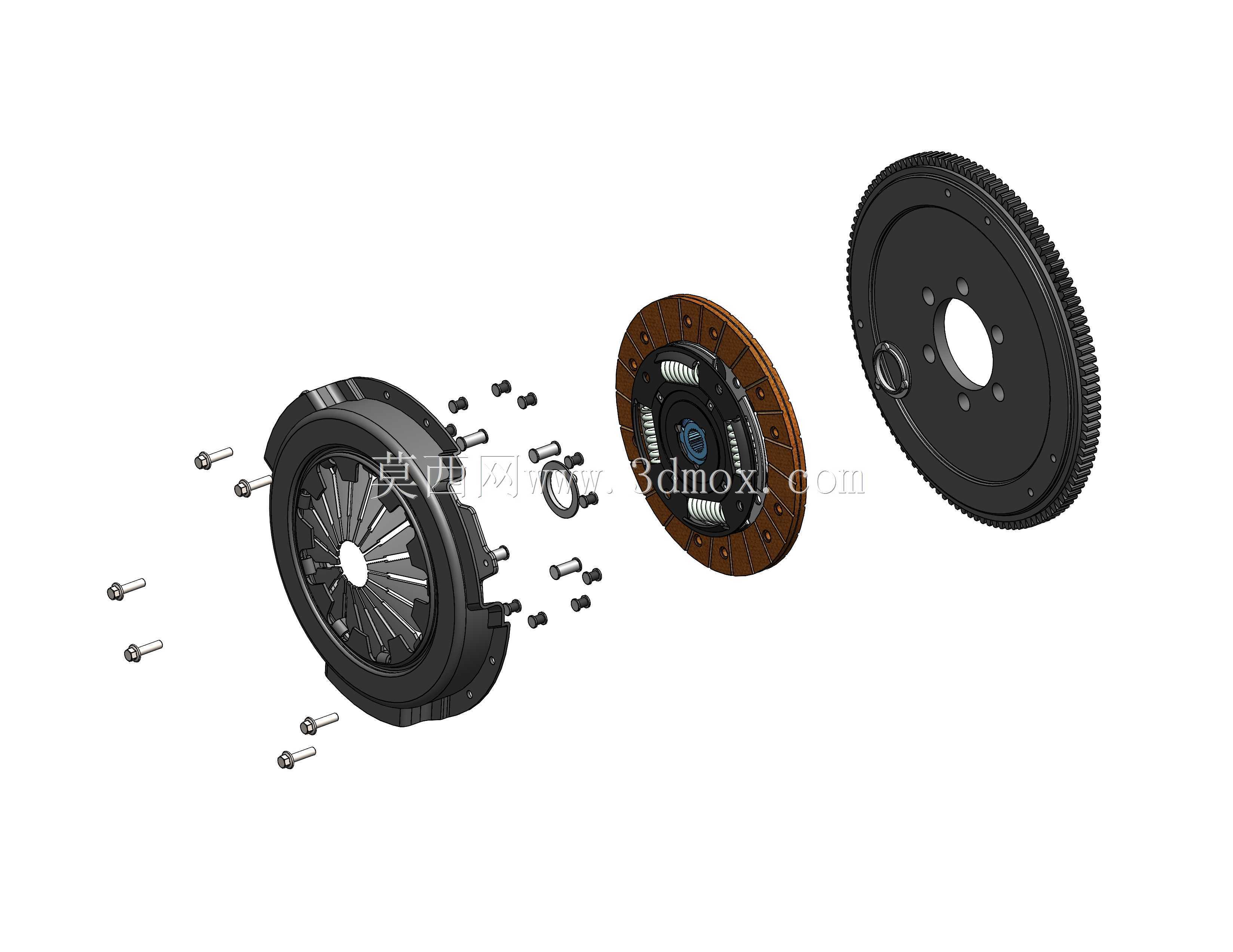

　　整套结构的尺寸链完全闭合，分离轴承的工作行程、压盘的升程、从动盘的压缩量三者匹配度极高，装配后不会出现分离不彻底、接合打滑的问题，对于结构设计从业者来说，这套模型可以直接作为离合器总成设计的参考样本，清晰展示膜片弹簧离合器的各零件配合关系、安装定位逻辑、力传递路径，也能为传动系统匹配选型提供直观的结构参考，帮助设计者快速理解离合器在整车动力链路中的作用逻辑，规避常见的设计误区，比如压盘刚度不足、阻尼弹簧匹配不当、安装定位偏差等实际工程中容易出现的问题。
