单缸卧式蒸汽机结构设计三维数模

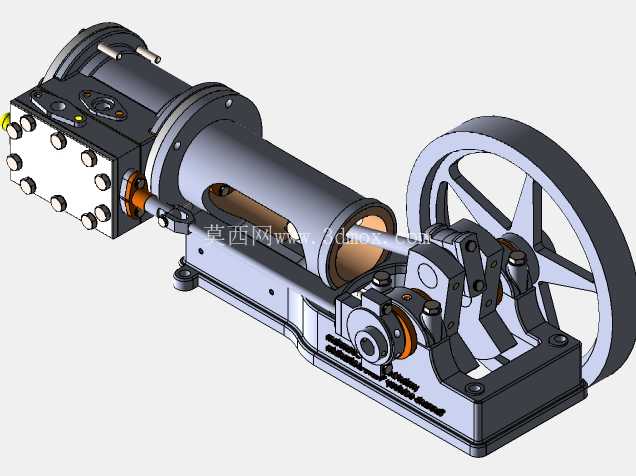

　　这款单缸卧式动力装置的三维结构，完整还原了往复式蒸汽动力的核心传动逻辑，在小型动力演示、复古动力装置复刻、教学实训场景中有着明确的应用价值，能够直观展示热能向机械能转换的完整机械路径，帮助从业者理解曲柄连杆机构在往复动力中的实际匹配逻辑。从实际用途来看，这类小型卧式蒸汽动力单元可作为小型工坊演示设备、机械原理教学教具，也可作为复古动力装置的核心动力模块，适配低转速、大扭矩输出的小型作业场景，相比立式同缸径结构，卧式布局的重心更低，运行时的整机振动幅度更小，对安装基座的强度要求更友好，适合固定台面的长期展示或低速作业使用。

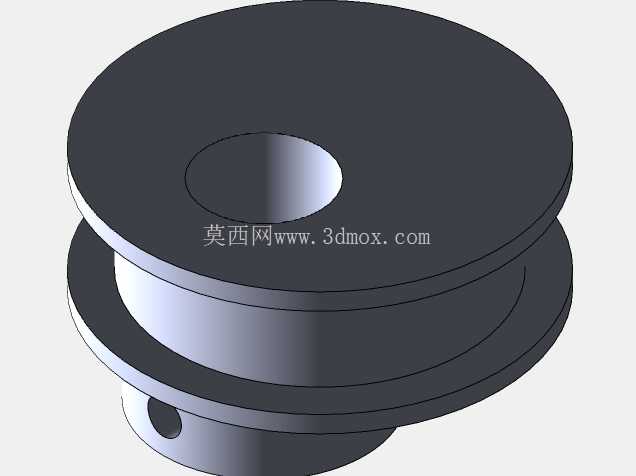

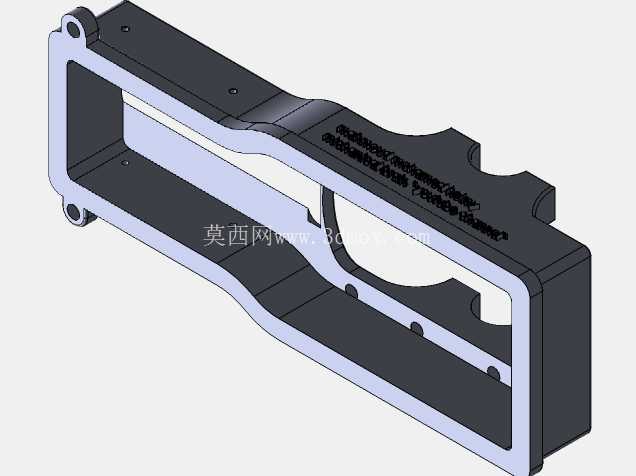

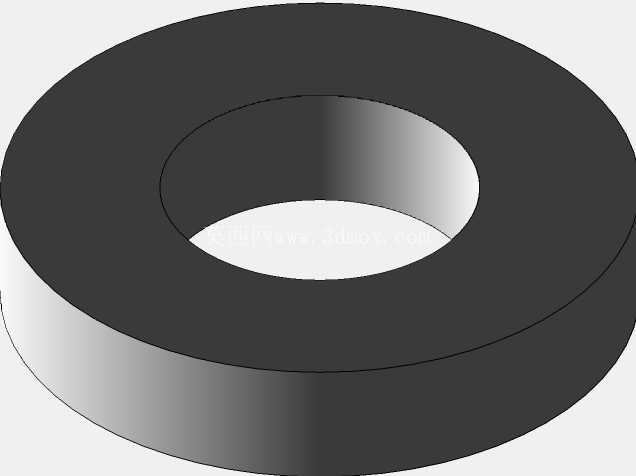

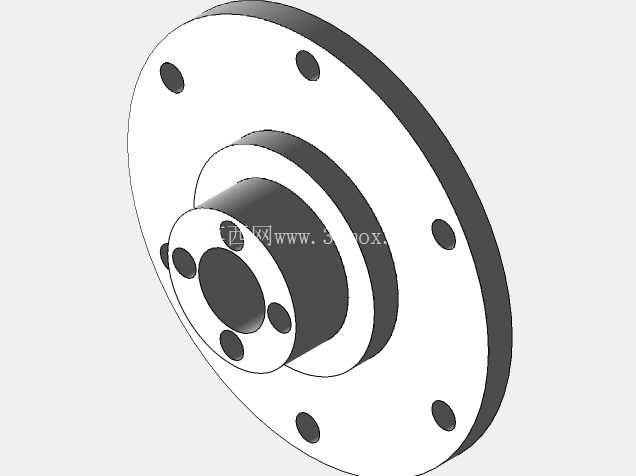

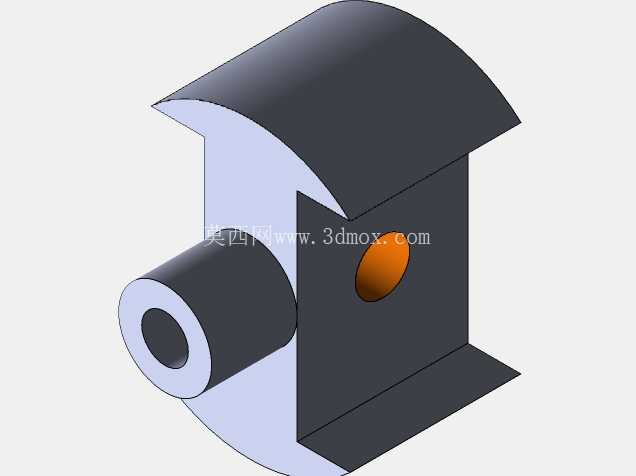

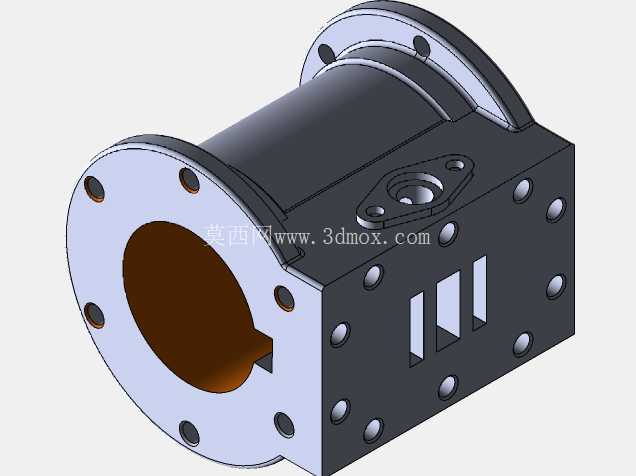

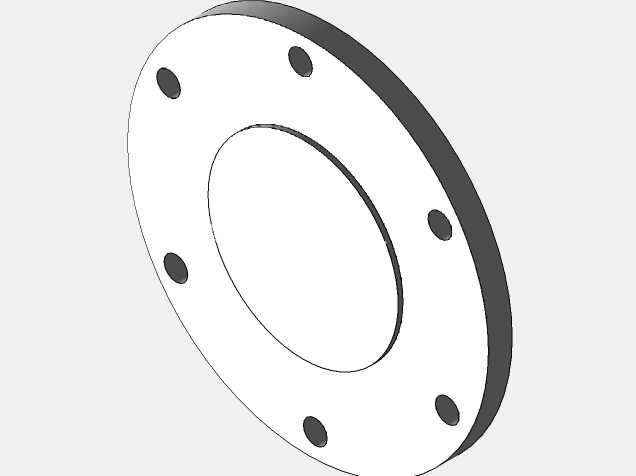

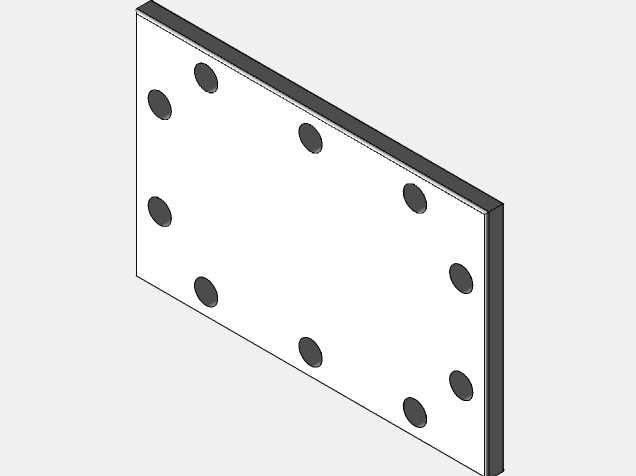

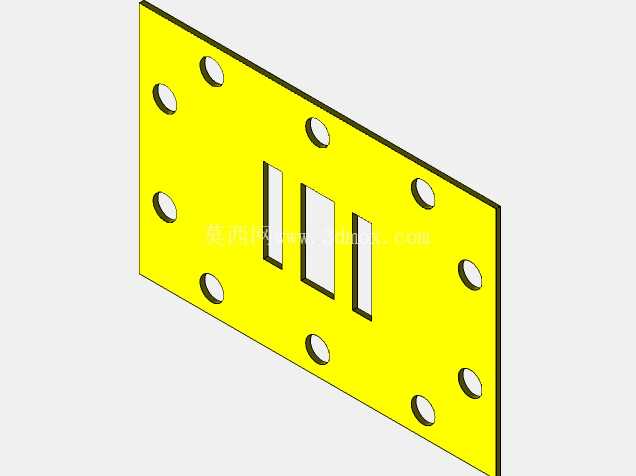

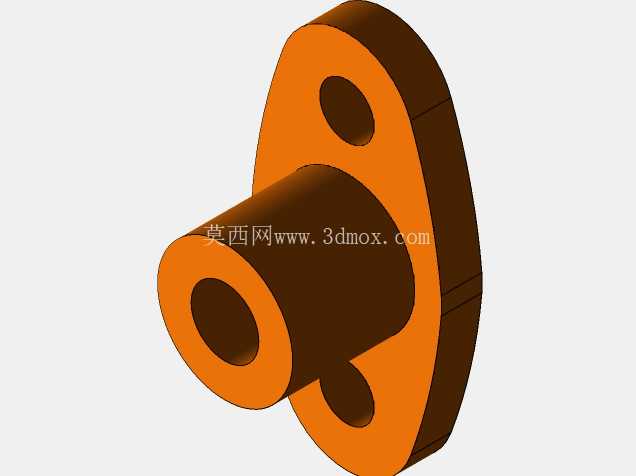

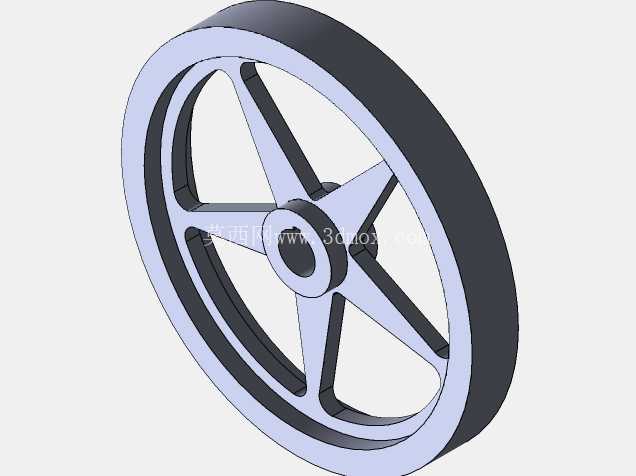

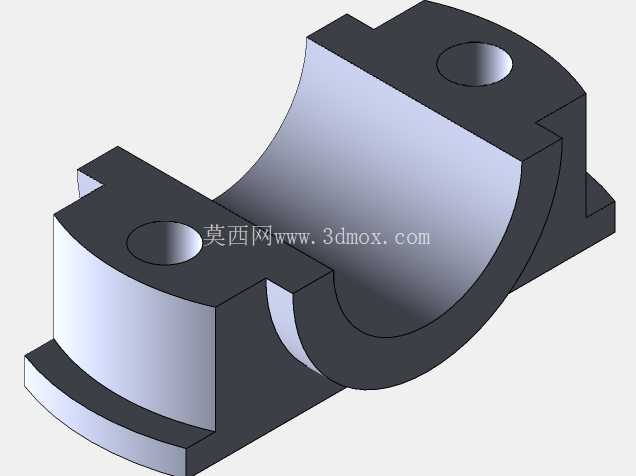

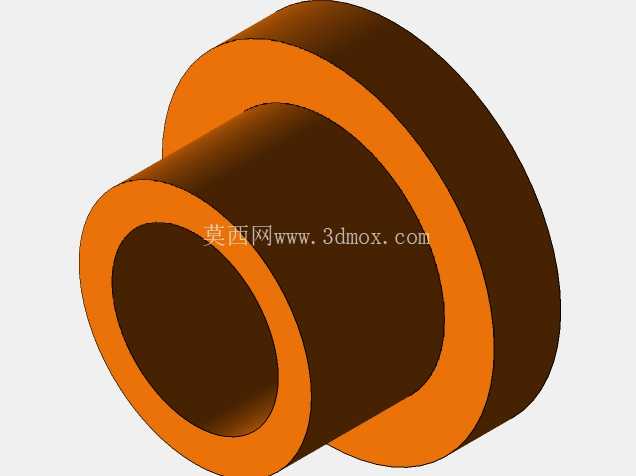

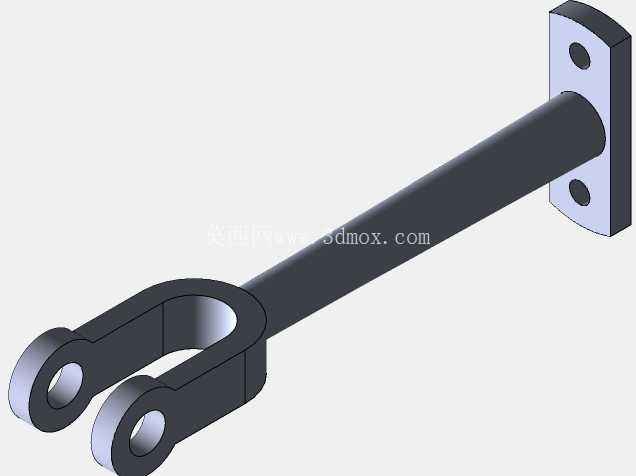

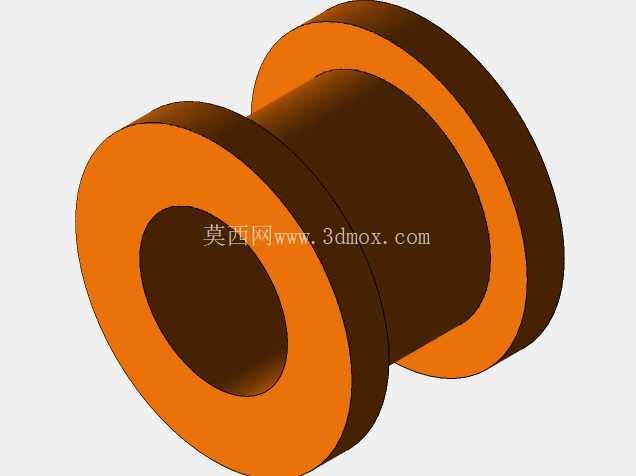

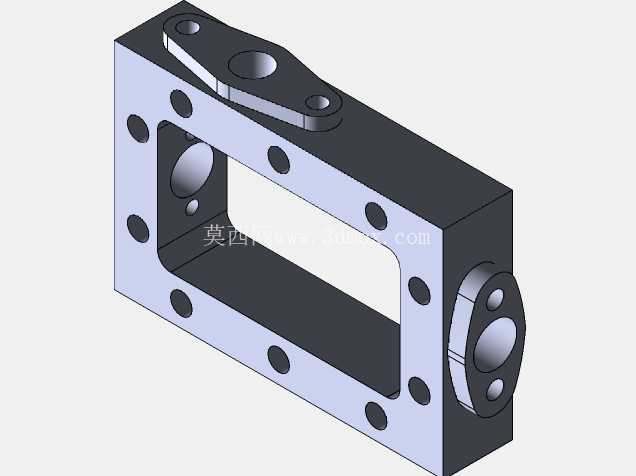

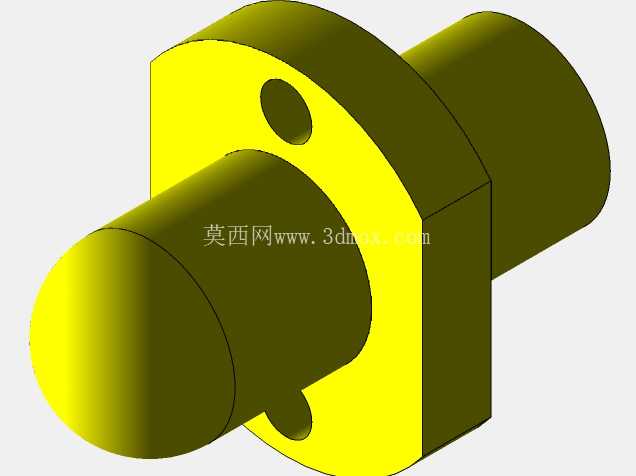

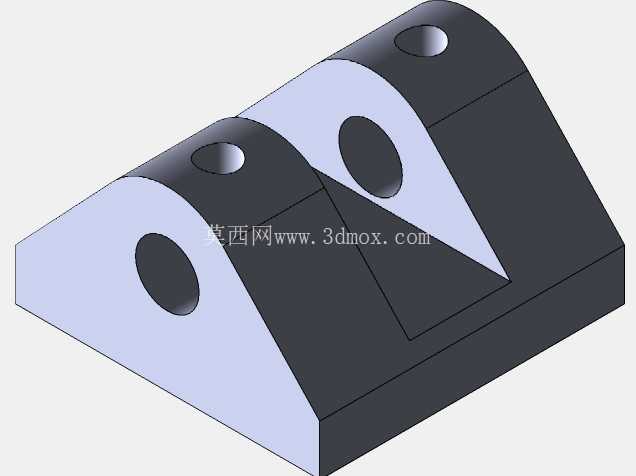

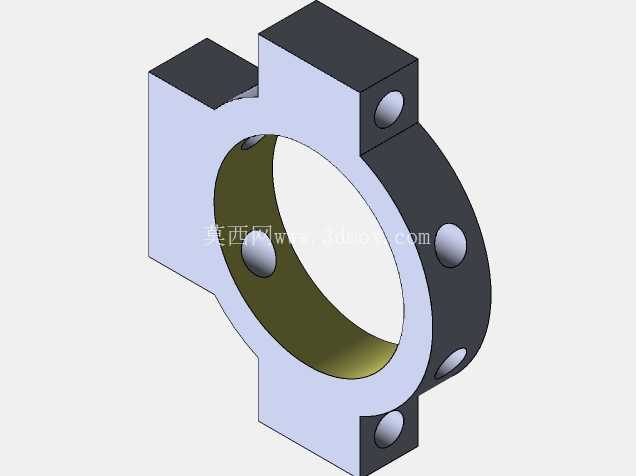

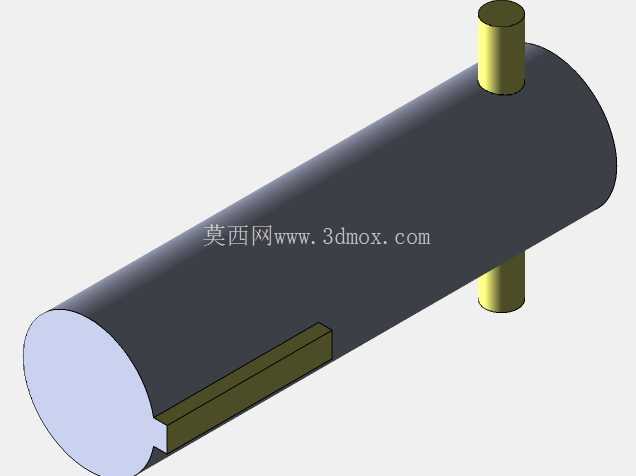

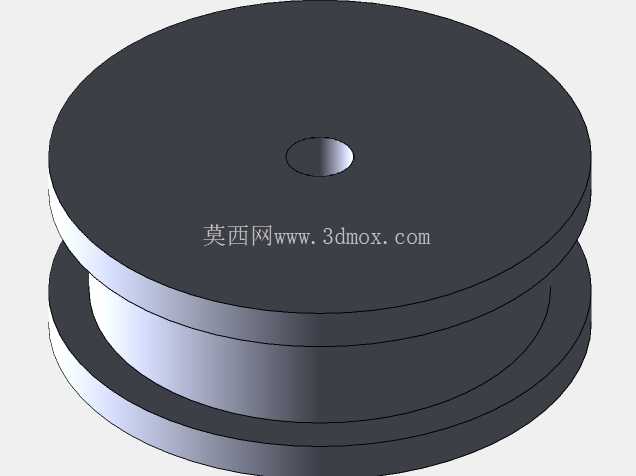

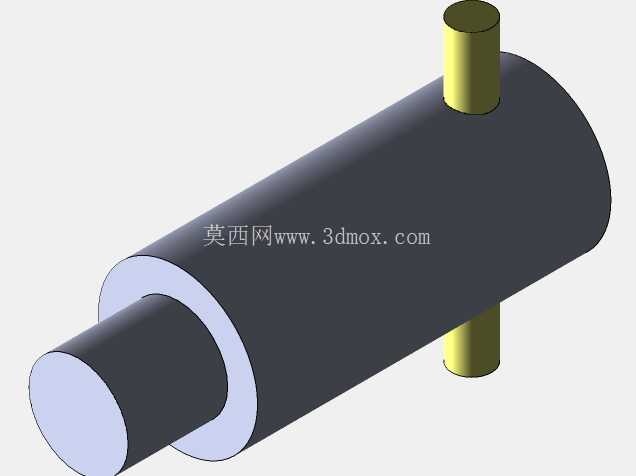

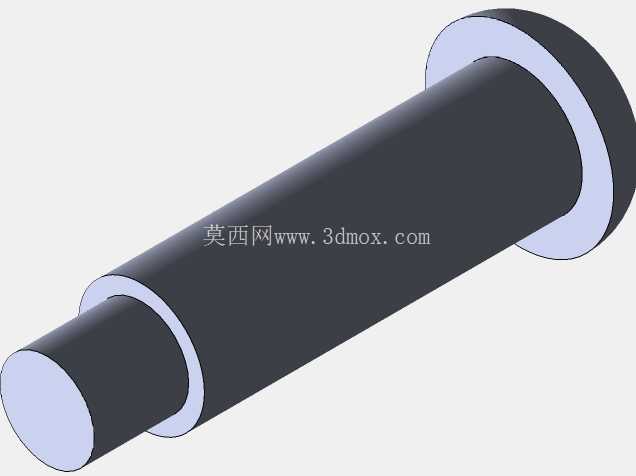

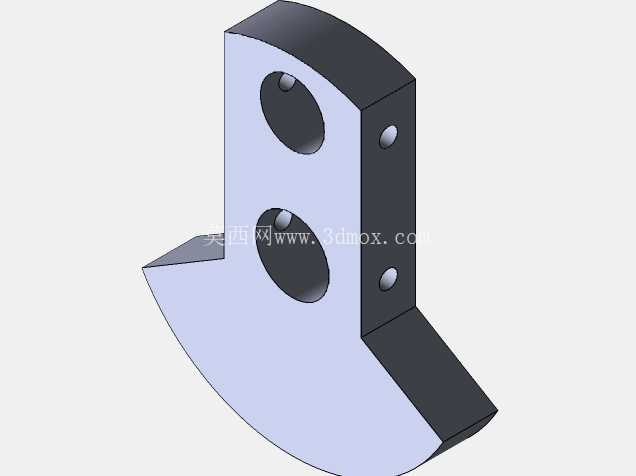

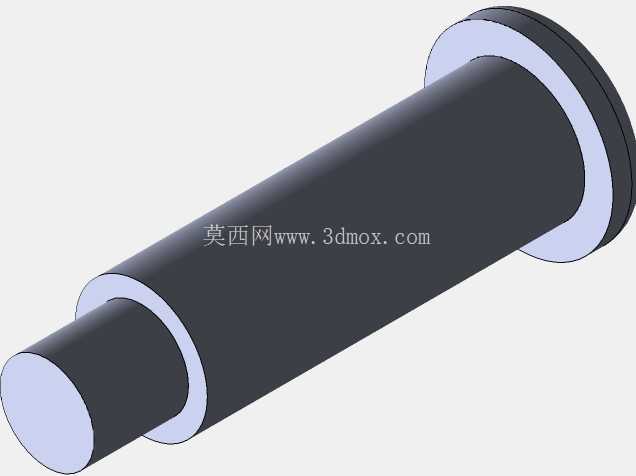

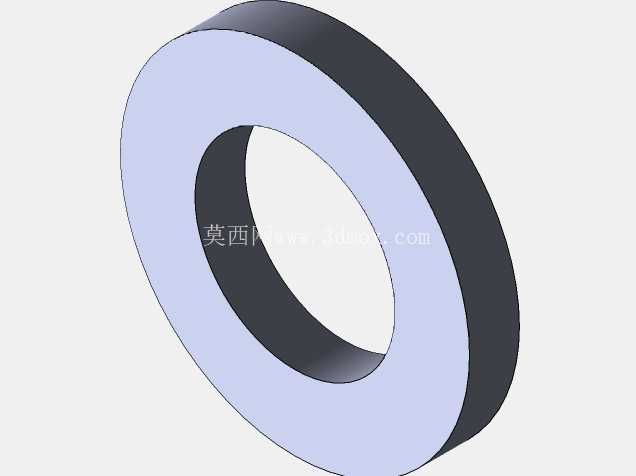

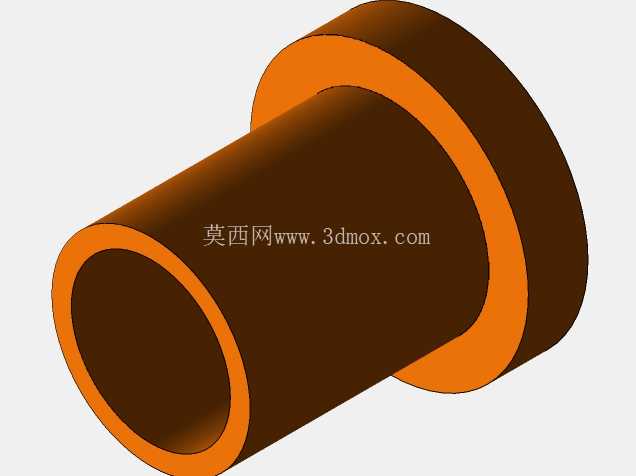

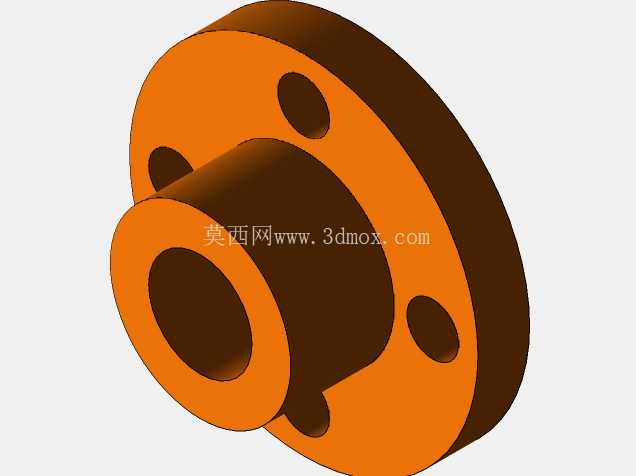

　　从功能特性上看，整套结构集成了气缸活塞组件、滑阀配气机构、曲柄飞轮传动组、一体式安装基座几个核心模块，气缸部分采用侧置阀组布局，配气滑阀与气缸本体集成设计，减少了外接管路的密封节点，降低了低压蒸汽工况下的泄漏风险；活塞与十字头采用分体连接结构，活塞杆的运动直线度通过十字头滑道约束，避免活塞在气缸内出现偏磨，延长密封件的使用寿命；输出端配置大直径辐条式飞轮，利用飞轮的转动惯量存储能量，克服活塞往复运动的上下止点死点问题，保证输出轴的转动连续性，同时飞轮轮缘预留了皮带槽结构，可直接通过皮带向外输出扭矩，无需额外加装联轴器或带轮，简化了外接动力的匹配流程。设计思路上，整套结构优先考虑了装配工艺性与维护便捷性，气缸端盖、阀组端盖均采用螺栓圆周均布紧固，拆解时无需拆卸整机基座即可完成密封件更换、活塞环检修等日常维护操作；曲柄连杆机构的铰接点全部配置耐磨衬套，衬套与销轴采用间隙配合，可通过定期加注润滑脂降低铰接磨损，延长整机无故障运行时长；安装基座采用一体化铸造型式的结构设计，轴承安装位、气缸安装位、十字头滑道均在同一基座上完成定位，减少了分体装配带来的累计形位公差，保证各运动部件的同轴度要求，降低运行时的卡滞风险。

　　从外形尺寸与安装边界来看，整套装置沿气缸轴向为长度方向，总长度控制在适配常规工作台面安装的范围内，宽度方向以飞轮外径为最大边界，飞轮与基座侧面预留了足够的安全间隙，避免皮带传动时与周边构件发生干涉；高度方向最高点为飞轮顶端，整体重心落在基座安装面的几何中心范围内，安装时只需在基座四个预留的安装孔位采用螺栓紧固，即可保证运行时的整机稳定性，无需额外浇筑混凝土基础或制作重型安装支架；气缸的进汽接口、排汽接口均布置在阀组侧的上方位置，外接蒸汽管路时不会与运动部件产生空间干涉，管路走向可直接沿基座侧面排布，整体布局紧凑，没有冗余的外伸结构，在有限的安装空间内即可完成整套装置的布置。

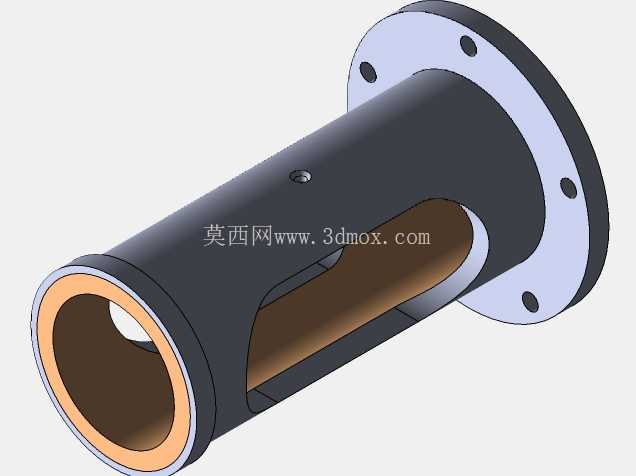

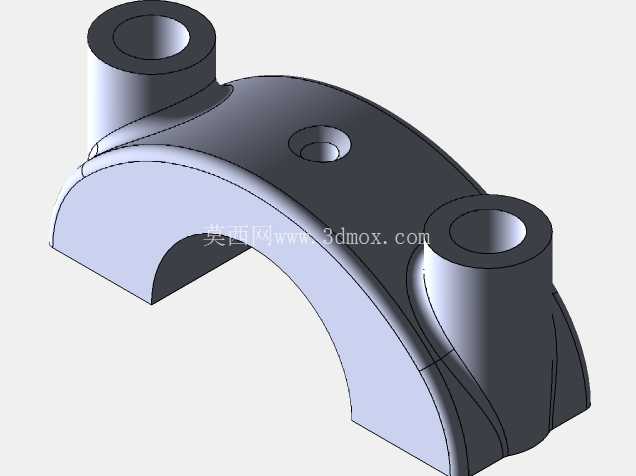

　　在结构细节处理上，十字头滑道采用开式观察槽设计，可直接观察十字头的润滑状态与磨损情况，无需拆解即可判断内部运行状态；曲柄部分采用偏心轮与连杆大头剖分式连接，拆解维护时可单独拆卸连杆，无需将整个曲轴从基座轴承中打出，降低了维护的操作难度；所有运动部件的润滑点均预留了注油位置，日常保养时可直接在设备外部完成注油操作，不需要拆解防护结构。这类卧式单缸结构相比多缸蒸汽动力装置，结构更简单，故障点更少，对于教学演示、小型复古动力应用场景来说，既能够完整展示蒸汽动力的工作原理，又不会因为结构过于复杂导致维护难度提升，同时卧式布局的活塞重力方向与气缸轴向垂直，不会对气缸内壁产生额外的轴向偏载，相比立式结构的活塞偏磨风险更低，长期运行的密封稳定性更优。
