滑动支撑轴与剖分式轴承座组合结构设计

项目分类:通用机械零部件 发布时间:2025-02-09 ID:925557
  • 滑动支撑轴与剖分式轴承座组合结构设计
  • 滑动支撑轴与剖分式轴承座组合结构设计
  • 滑动支撑轴与剖分式轴承座组合结构设计
  • 滑动支撑轴与剖分式轴承座组合结构设计
  • 滑动支撑轴与剖分式轴承座组合结构设计

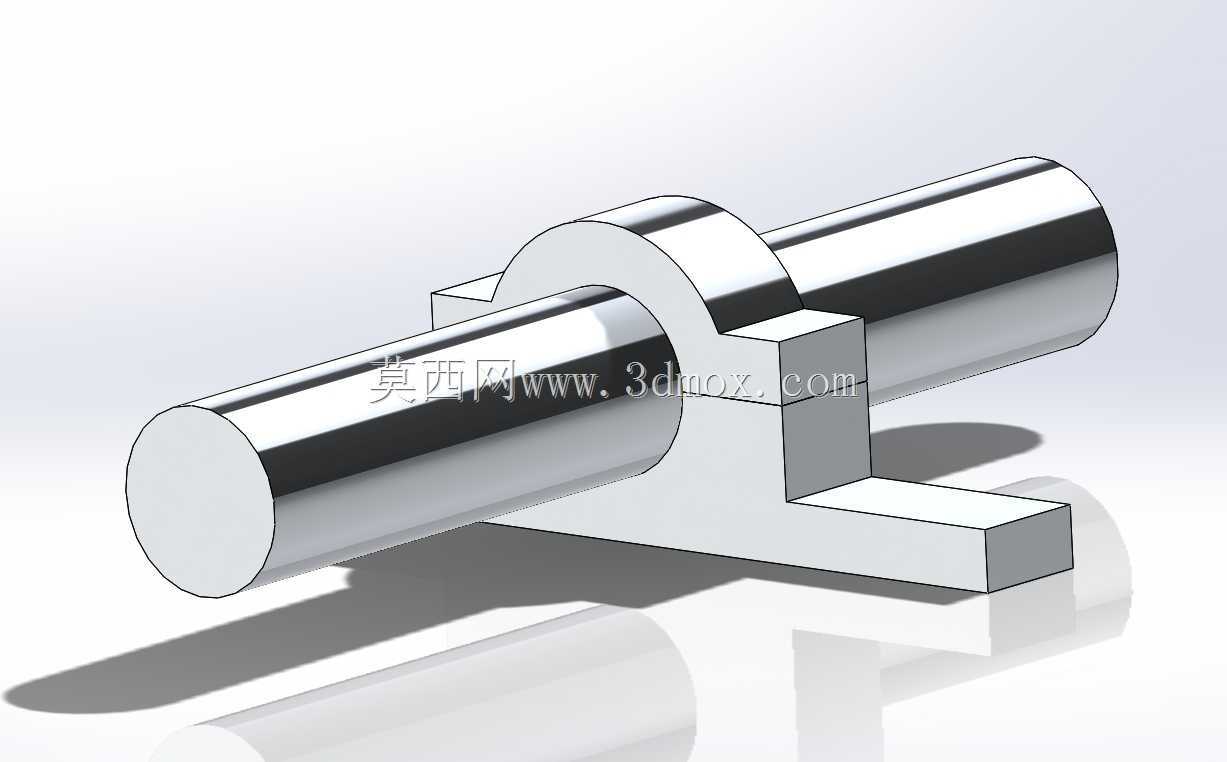

  这套轴与轴承支撑结构,是传动系统里承担径向载荷、保障旋转轴系同轴度的核心基础部件,常见于中小型输送设备、轻工机械的动力传递单元、小型风机的转轴支撑位,也会作为非标自动化设备里从动辊筒的端部支撑组件使用,适配转速不超过1500r/min、径向载荷中等的平稳传动场景,不适合承受大冲击载荷或者轴向力占比过高的工况。

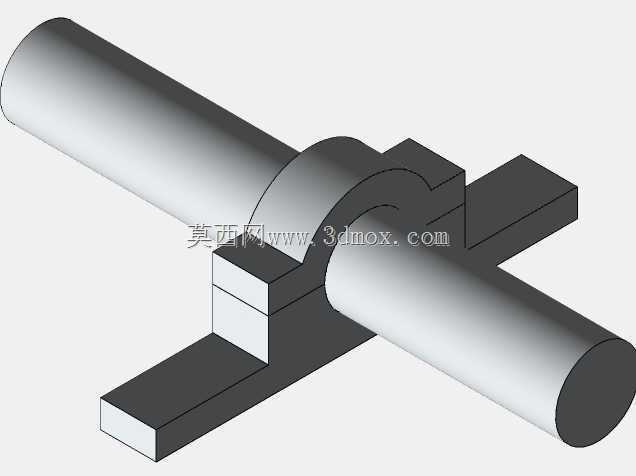

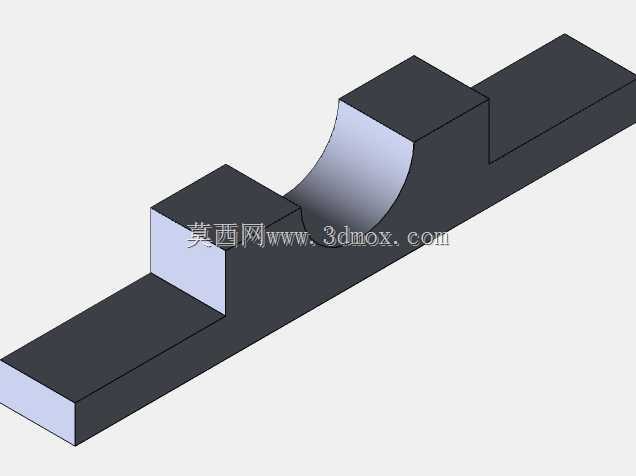

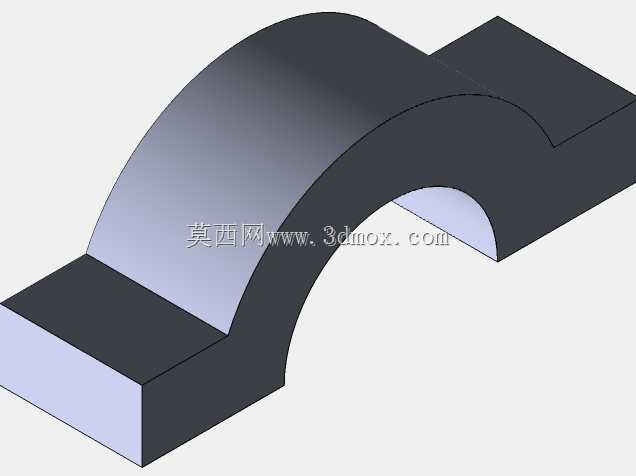

  从结构功能来看,光轴部分采用等直径圆柱设计,表面做了高光洁度处理,和轴承座的内孔形成间隙配合,运转时轴身可在轴承座内顺畅转动,轴承座采用剖分式带安装底座的结构,底座上预留了两个对称的安装凸台,凸台上开有贯通的安装孔位,可通过螺栓直接固定在设备的安装基板或者机架立面上,安装时不需要从轴的端部穿入,可直接扣合在轴身的对应支撑位置,后期维护更换时也不用拆卸轴端的联轴器、带轮等外接零件,大幅降低了设备运维的拆装工作量。

  设计过程中优先考虑了支撑位的受力分布,轴承座的支撑肋板做了圆弧过渡处理,避免直角位置出现应力集中,在承受径向载荷时,应力可以沿着肋板均匀传递到底座安装面,不会在肋板根部出现断裂风险。轴的长度预留了足够的外接部件安装空间,两端伸出轴承座的轴段长度一致,可根据实际需求安装同步带轮、链轮或者联轴器,轴身和轴承座接触的位置做了公差配合优化,配合间隙控制在合理范围,既不会因为间隙过大出现运转时的径向跳动,也不会因为间隙过小导致转动卡滞、温升过高的问题。

  安装边界方面,轴承座的底座宽度、安装孔的中心距都做了标准化适配,可直接对应常见的轻型设备机架安装孔位,不需要额外做转接板设计;轴的直径尺寸适配常规的标准密封件、挡圈选型,后期做密封改造或者轴向定位时,可以直接采购标准件装配,不需要单独定制非标配件。整个结构没有多余的冗余设计,所有倒角、圆角都按照机械加工的工艺要求做了处理,轴端的倒角方便装配时快速导入轴承座内孔,轴承座的安装面做了铣平处理,保障安装后和机架面完全贴合,不会出现安装倾斜导致轴系别劲的问题。

  在实际选型应用时,这套结构可以根据实际载荷大小调整轴的材质和热处理工艺,普通工况下采用45号钢调质处理即可满足强度要求,若应用在有腐蚀的环境中,也可更换为不锈钢材质加工;轴承座的材质可根据成本和载荷需求选择铸铁或者铸铝,铸铁材质的减震性更好,适合有轻微振动的工况,铸铝材质重量更轻,适合对设备自重有要求的场景。装配时需要注意轴承座内孔和轴的清洁度,避免铁屑、灰尘等杂质进入配合面,导致运转时轴面磨损,可根据运转速度选择合适的润滑脂填充在配合间隙内,降低转动时的摩擦阻力,延长部件的使用寿命。

  这套结构的设计逻辑完全围绕易装配、易维护、受力均匀三个核心点展开,没有复杂的异形结构,所有特征都可以通过常规的车削、铣削工艺加工完成,加工成本低,适配性强,既可以作为独立的支撑单元单独使用,也可以作为整套传动系统的一个模块集成到更大的设备结构中,在很多中小型机械设备的传动环节都能看到同类结构的应用,是机械结构设计中非常典型的轴系支撑解决方案。
