低负载直角无齿轮传动箱体结构设计

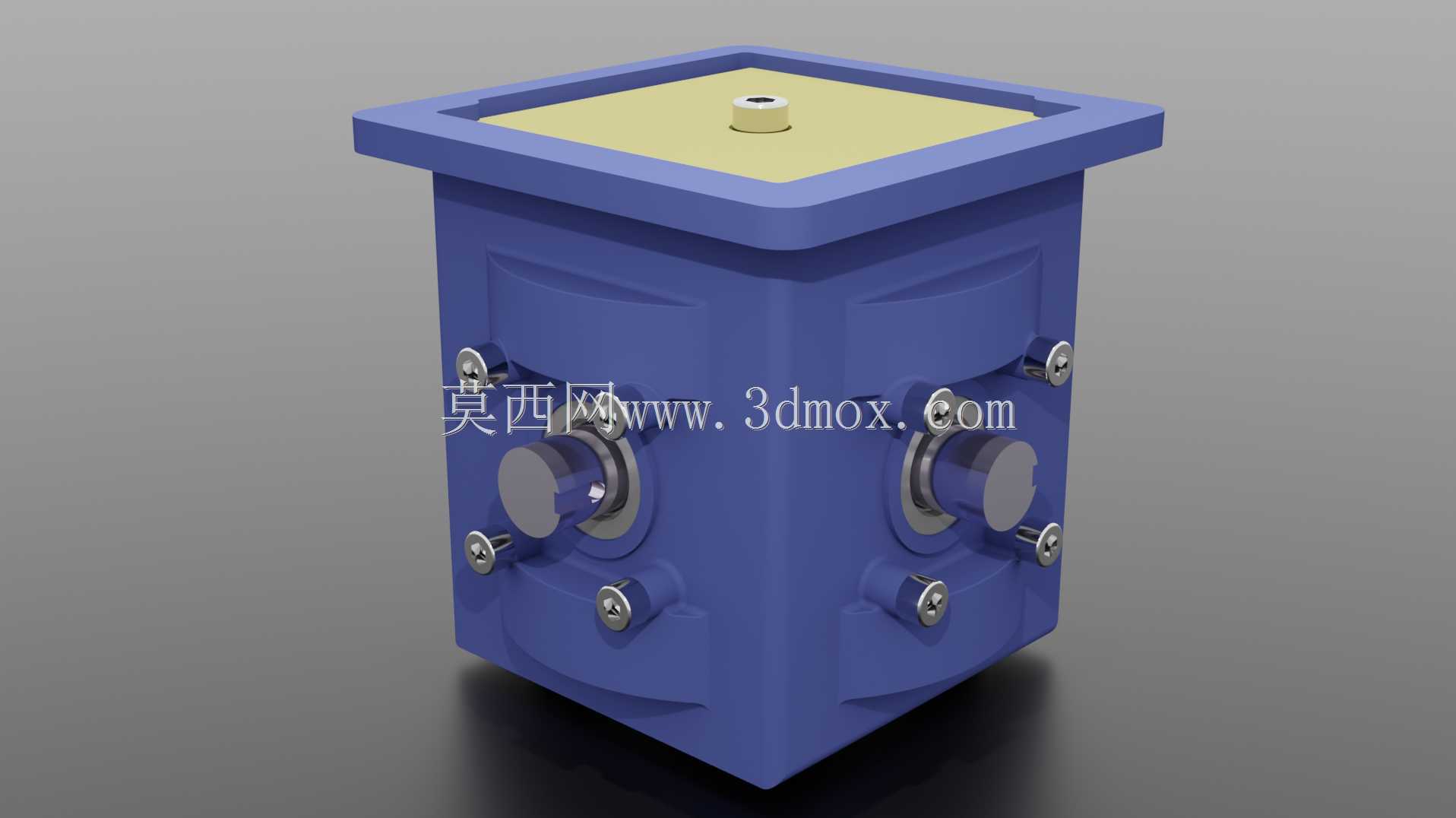

　　在轻工自动化输送、小型实验台动力换向、桌面级精密工装的动力传递环节中，经常会遇到安装空间局促、输入输出轴需要呈90度垂直布局、负载扭矩不高但对传动噪音、安装便捷性有要求的场景，传统锥齿轮换向箱存在齿轮啮合间隙、需要定期润滑维护、小负载工况下冗余重量过大的问题，这款直角无齿轮传动箱体正是针对这类细分场景开发的动力换向结构。从实际安装适配的角度看，箱体采用方形带法兰边的顶部结构，顶部法兰的凸缘设计可以直接嵌入设备安装台面的预留方孔内，法兰边上的预留安装孔位可以通过标准螺栓快速完成与安装基面的固定，不需要额外加工定制转接支架，能有效压缩现场安装的调试周期。

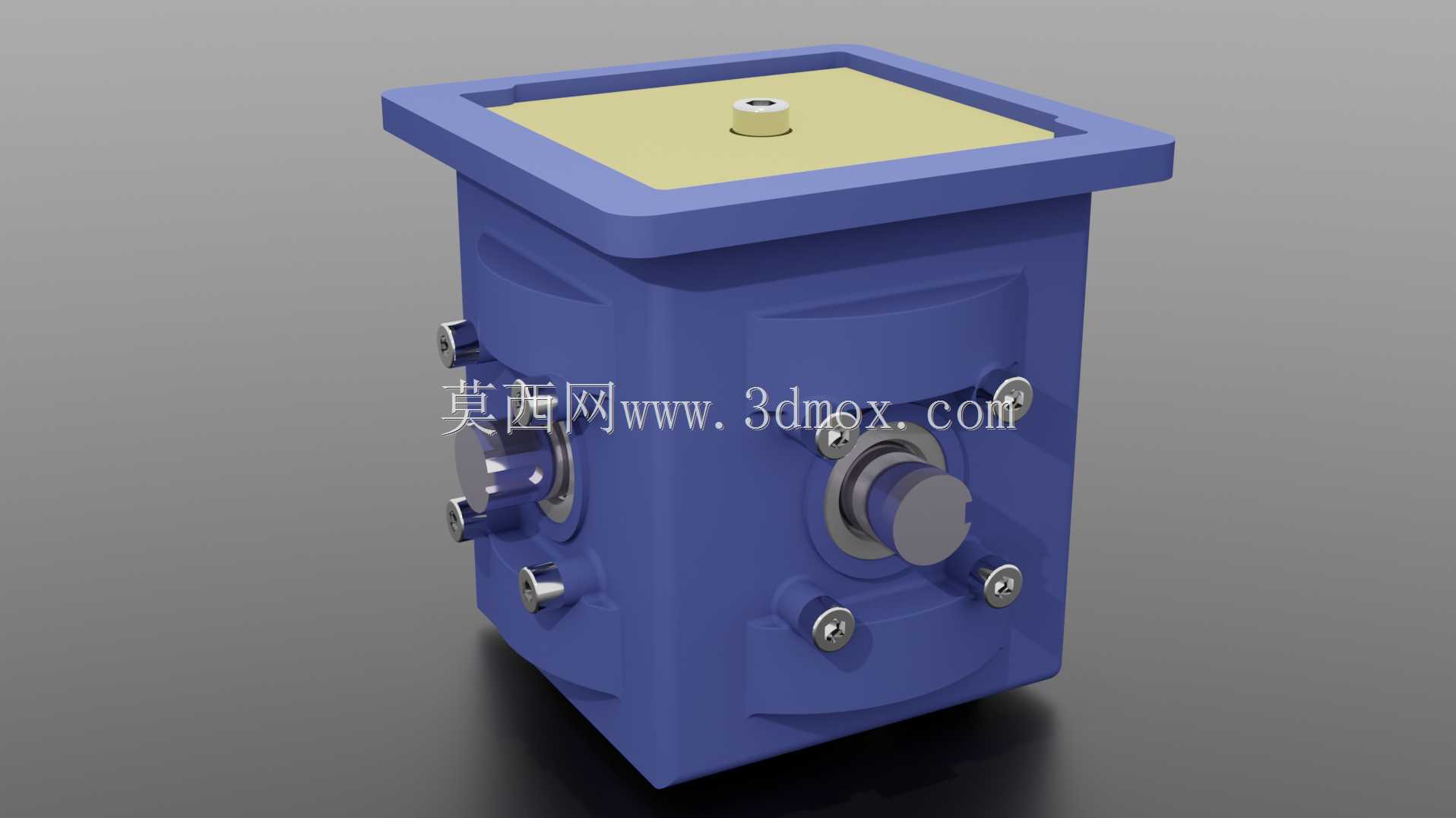

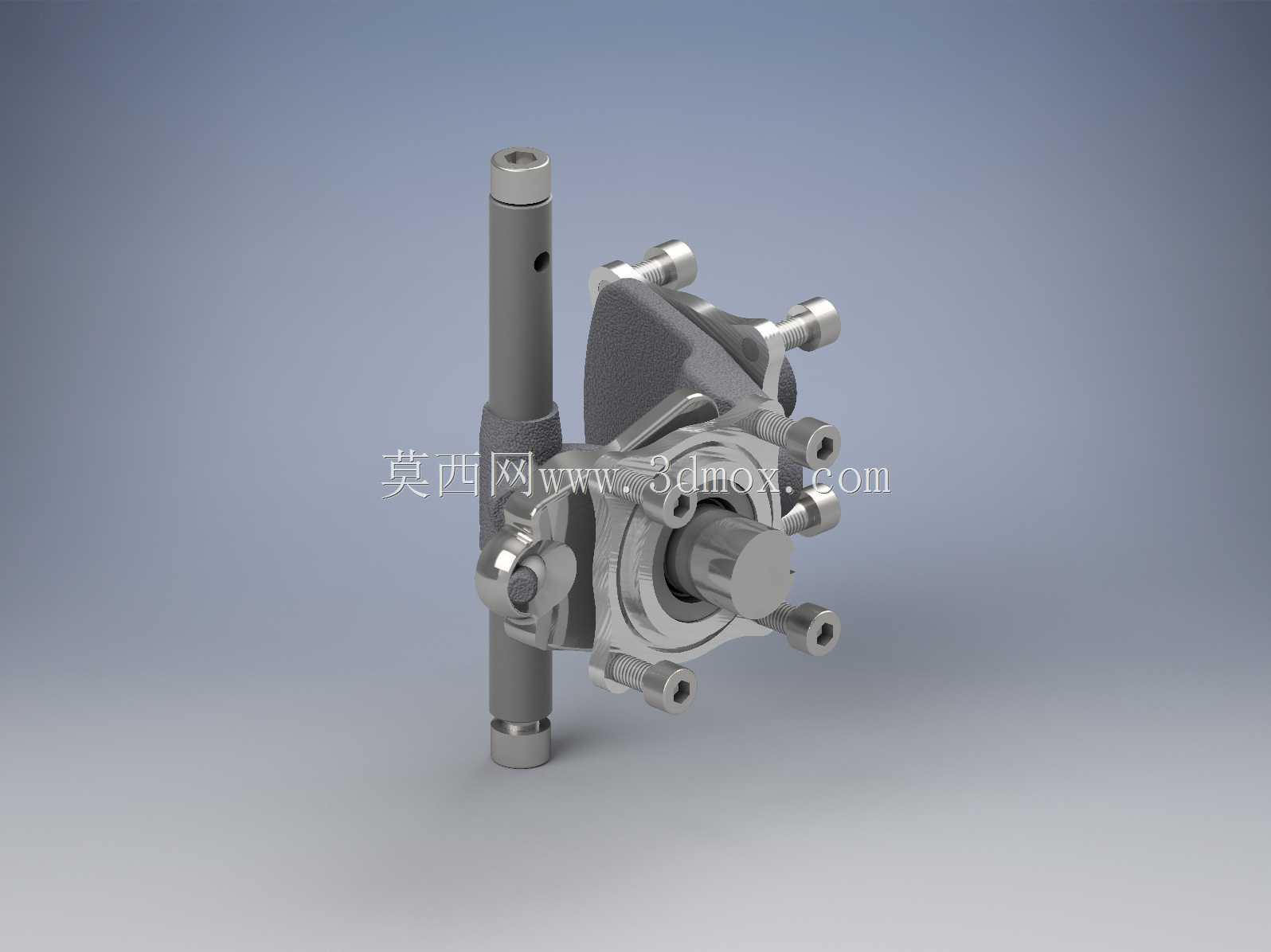

　　箱体的两个垂直输出轴端都采用了对称的轴承座布局，轴端的固定螺栓均匀分布在轴承座外圈，既可以保证轴系运转时的受力均匀，也能在后期维护时快速拆卸端盖调整轴系预紧力，不需要将整个箱体从设备上拆解下来。设计之初就摒弃了传统齿轮啮合的传动逻辑，针对低负载工况下的动力传递需求，采用摩擦传动的原理实现动力的直角换向，避免了齿轮啮合带来的回程间隙，在需要小角度精准微调的工装场景下，能有效减少传动空程带来的定位误差，同时因为没有轮齿啮合的冲击，运转时的噪音水平远低于同规格的齿轮换向箱，适合在实验室、办公区域配套的小型自动化设备上使用。

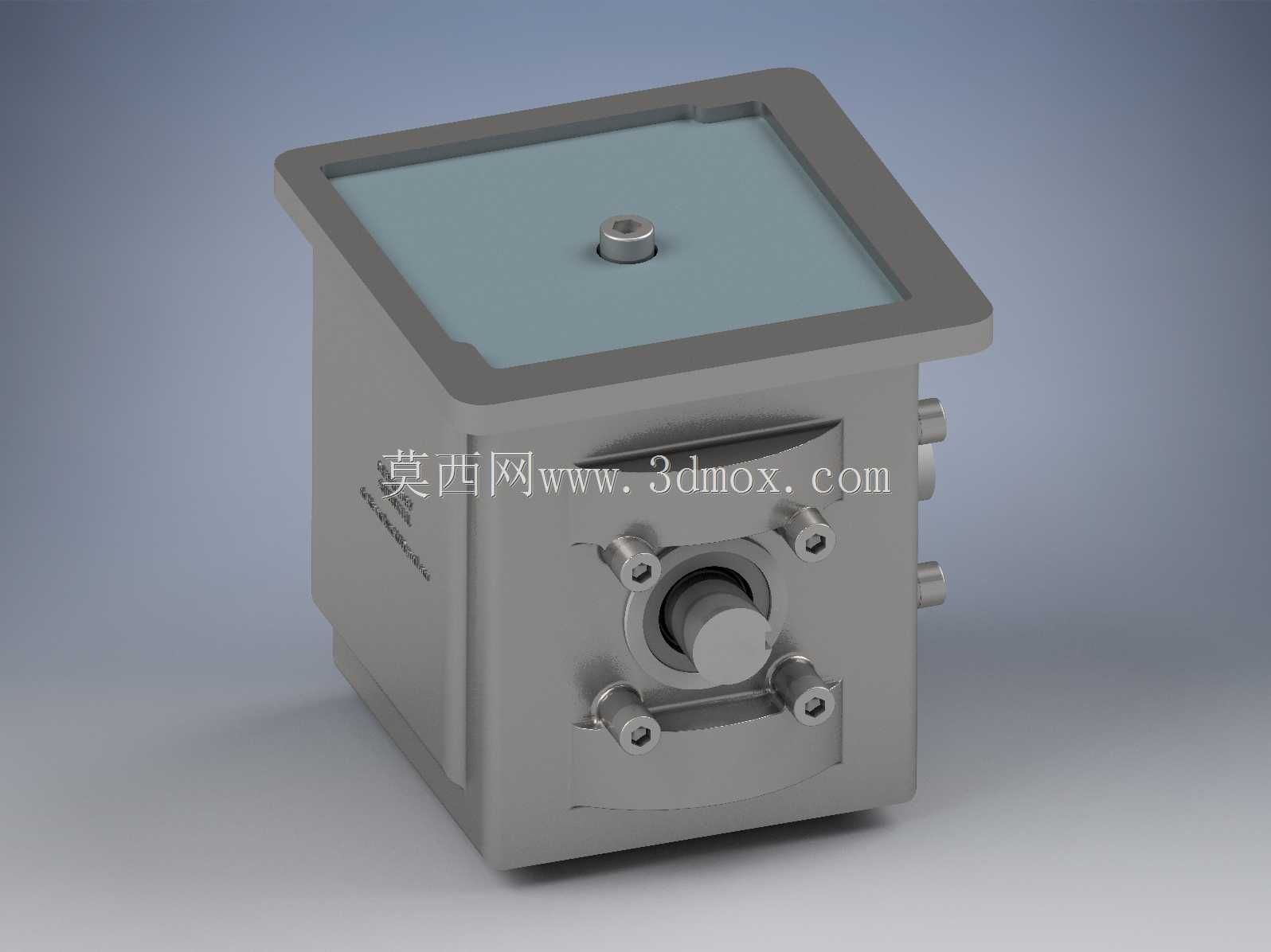

　　箱体的外壳采用一体化铸造成型后做机加工的工艺，外壁的加强筋结构不是做装饰性的造型，而是对应内部轴承座的受力位置做的刚性补强，能在轴系承受径向负载时减少箱体的形变，保证轴系的同轴度稳定，避免因为箱体变形导致的传动卡滞、磨损加剧问题。从安装边界尺寸来看，箱体的方形主体截面可以适配边长120mm以内的安装空间，顶部法兰的外沿尺寸比主体截面单边宽出15mm，刚好覆盖常规铝型材框架的安装面，轴端的伸出长度控制在20mm以内，不会因为轴伸过长占用额外的设备内部空间，两个垂直轴的中心高保持一致，在做双向动力输出布局时不需要额外调整轴系的高度差，能直接配套标准的联轴器、同步轮做动力连接。在实际选型适配时，这款传动箱体不适合高速高负载的连续运转场景，它的应用边界非常明确，针对的是输入转速不超过300rpm、传递扭矩在5N·m以内的间歇式传动场景，比如小型物料分拣台的换向拨杆驱动、实验测试夹具的角度调整、小型包装设备的送料方向切换，在这类场景下它的无润滑设计、低噪音特性、快速安装的优势能得到充分发挥，相比传统齿轮换向箱，它的零件数量更少，装配工序更简单，批量配套时的成本控制空间更大。箱体顶部的注油孔其实是预留的润滑脂加注位，因为采用摩擦传动结构，只需要在初次装配时填充少量润滑脂，后续的维护周期可以长达数千小时，不需要像齿轮箱那样定期更换润滑油，也不会出现润滑油渗漏污染周边物料的问题，这一点在食品包装、医药分拣这类对洁净度有要求的场景下尤为适用。轴端的密封采用简单的O型圈结构，既能阻挡外部的粉尘进入箱体内部，也不会给轴系运转带来额外的摩擦阻力，在常规的工业车间环境下不需要额外做防尘防护。

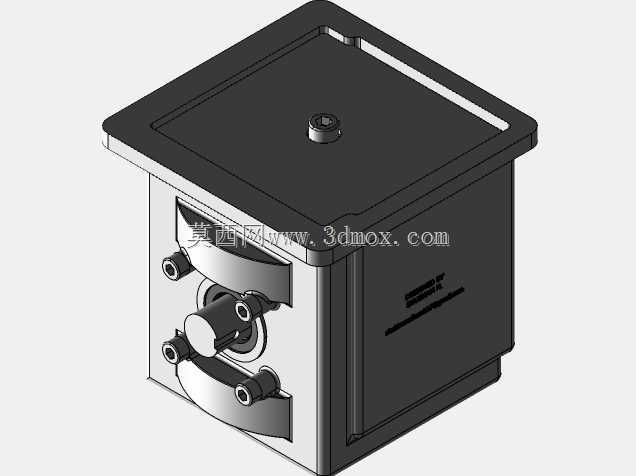

　　从三维建模的角度看，整个箱体的建模逻辑完全遵循机加工的工艺顺序，先做主体的方形毛坯特征，再切除内部的轴系安装腔，之后添加轴承座的安装凸台、法兰边的安装孔、外壁的加强筋特征，所有的倒角、圆角尺寸都符合实际机加工的工艺要求，没有出现无法加工的锐角特征，也没有冗余的装饰性结构，每个特征都对应实际的功能需求，比如轴端的沉孔是为了容纳联轴器的紧定螺钉，避免螺钉突出刮碰周边的管线，法兰边的倒角是为了安装时更容易对准安装孔位，减少装配时的对位难度。
