自制双座越野钢管车架结构设计

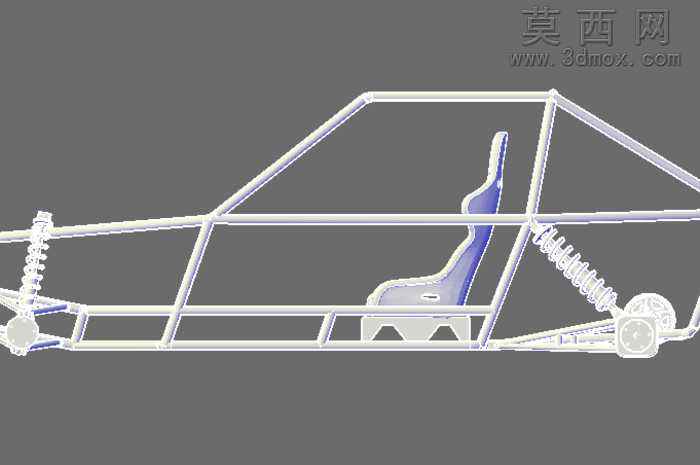

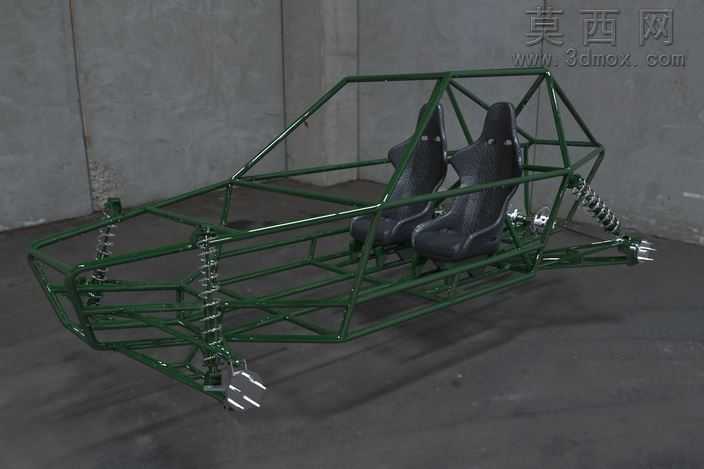

该作品为自制双座越野buggy的钢管框架三维建模成果，建模过程围绕轻量化与高强度的越野使用需求展开，整体采用空间管阵式结构设计，以圆形钢管作为基础构建单元，通过三维软件精准排布每一段管材的空间位置，确保各连接节点的受力角度符合越野工况下的载荷传递要求。建模阶段首先完成整车坐标系的搭建，确定前后轮距、轴距、座椅安装位、悬架固定点的核心硬点坐标，以此为基础逐段绘制管架的三维路径，对管材相交的节点做了贴合式的相贯线处理，还原真实焊接加工的接口形态，避免建模中出现生硬的穿插错误，为后续的加工下料提供精准的尺寸参考。材质设置上，框架主体赋予深绿色金属漆材质，模拟钢管喷涂防锈漆后的真实质感，调整材质的粗糙度与金属度参数，还原漆面在光照下的细微反光效果；配套安装的两张运动座椅采用黑色磨砂皮革与织物拼接的材质表现，区分出座椅侧翼的硬质支撑与坐垫的软质填充质感；前后悬架的螺旋弹簧赋予亮面金属材质，还原弹簧钢的冷作金属光泽，减震器筒身做了哑光黑与亮银镀铬的分色处理，提升结构的真实感。渲染阶段采用影棚级柔光布光，在框架的侧上方设置主光源勾勒钢管的轮廓线条，底部设置补光消除结构暗部的死黑区域，背景采用素色水泥墙面与哑光地面，避免多余元素干扰车架结构的展示，同时开启环境光遮蔽效果，强化管材交接处的阴影层次，让空间管架的立体结构更加清晰。结构设计上，前部预留了发动机、转向机构的安装空间，前部悬架的上支臂、下支臂固定支座直接与主车架管焊接为一体，保证冲击载荷可以直接传递到主车架结构；中部的乘员舱围绕两张座椅搭建了完整的防滚笼结构，侧边防撞管、顶部横梁、后部斜撑形成多个封闭的三角形受力结构，在车辆发生翻滚时可以为乘员提供充足的生存空间；后部设置了动力总成与后悬架的安装点位，后减震器的上固定点设计在乘员舱后部的斜撑管上，优化后悬架跳动时的受力路径。整个建模过程严格遵循自制越野车辆的制作逻辑，所有结构点位都参考了成熟越野buggy的设计经验，既保证了结构强度满足非铺装路面的越野冲击需求，也通过管材的排布优化实现了车架的轻量化控制，模型完整还原了管架越野车从底盘到乘员舱的核心框架结构，可作为自制越野车辆制作的参考蓝本。
