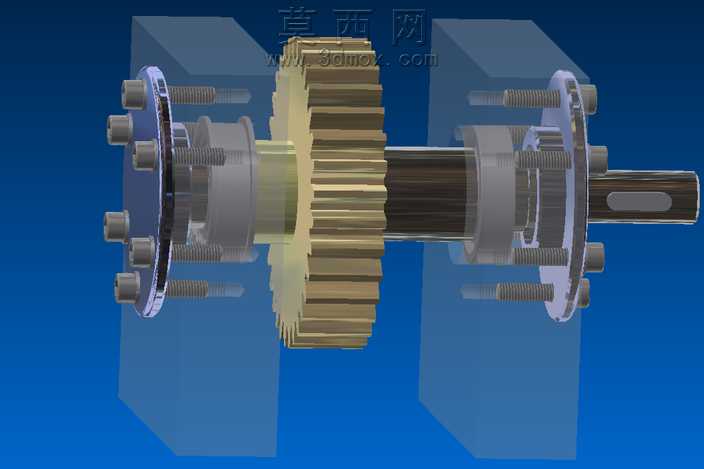

本作品为传动系统核心从动轴组件的三维建模成果,建模过程依托参数化三维设计软件完成,整体采用自底向上的装配建模思路,先逐一完成轴体、传动齿轮、连接法兰、紧固螺栓、定位隔套、轴承配合段等单个零件的参数化建模,再按照实际机械装配的约束关系完成整体装配,确保各零件间的同轴度、配合间隙完全符合机械设计规范。渲染阶段采用工业级金属材质体系,轴体部分赋予调质合金钢材质,表面做哑光金属质感处理,还原真实机加工后的金属纹理与表面粗糙度效果;传动齿轮部分赋予渗碳淬火齿轮钢材质,齿面做细微的磨削纹理处理,凸显齿轮加工的工艺特征;连接法兰与紧固螺栓采用发黑处理的高强度钢材材质,隔套与定位部件采用铜合金与结构钢材质区分,不同材质间的反光度、粗糙度参数经过反复调试,让整体渲染效果兼具工业真实感与结构辨识度。结构设计上,该从动轴组件采用对称式支撑布局,中部通过花键配合固定大模数传动齿轮,实现扭矩的稳定输入与传递,轴体两端设置法兰连接结构,通过周向均布的紧固螺栓实现与外接传动部件的刚性连接,轴身预留键槽与轴承安装位,可匹配标准滚动轴承实现轴系的旋转支撑,各定位台阶、退刀槽、倒角结构均按照机械加工工艺要求设计,避免出现加工干涉与应力集中问题。设计思路围绕传动稳定性与装拆便捷性展开,齿轮与轴的花键配合保证大扭矩传递下无相对滑动,两端法兰的螺栓布局经过受力校核,确保周向受力均匀,轴上各零件的定位采用轴肩与隔套组合的方式,无需额外定制复杂定位件即可实现各部件的轴向固定,整体结构既满足传动系统的载荷传递需求,又兼顾了加工工艺性与后期维护拆装的便利性,完整还原了工业传动场景中从动轴组件的真实结构特征与工作原理。
