PLTU机组发电机涡轮机提升安装结构

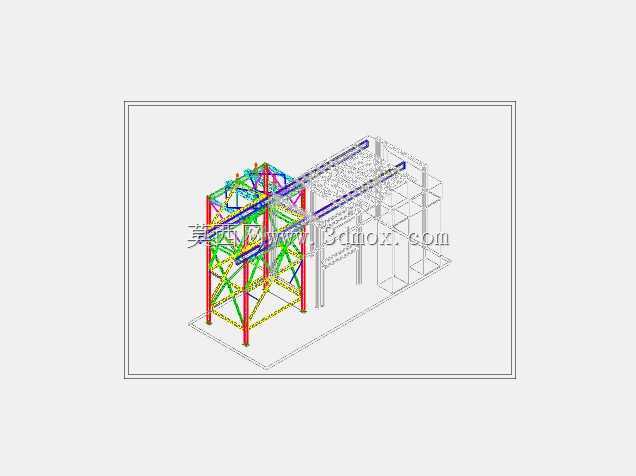

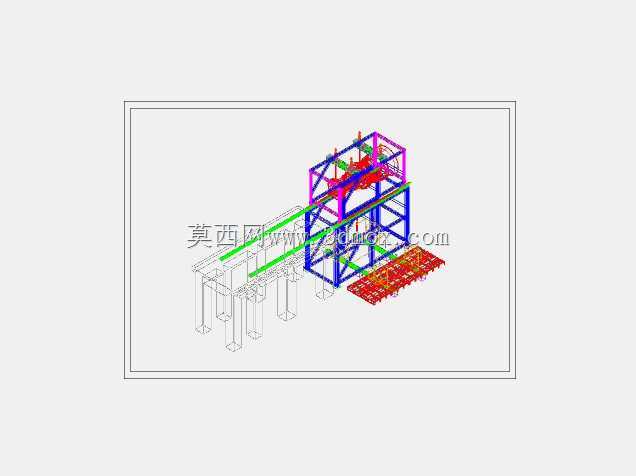

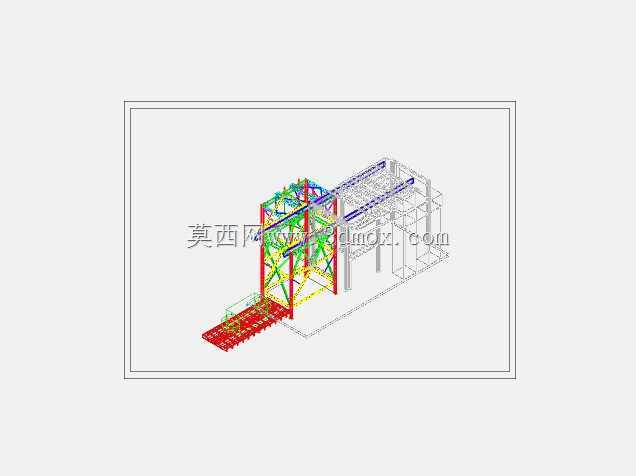

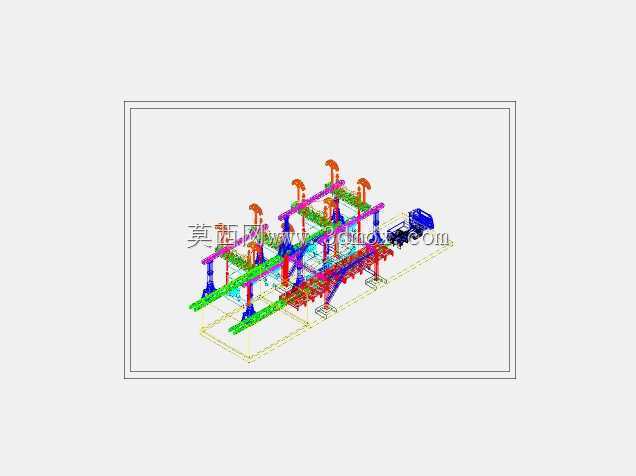

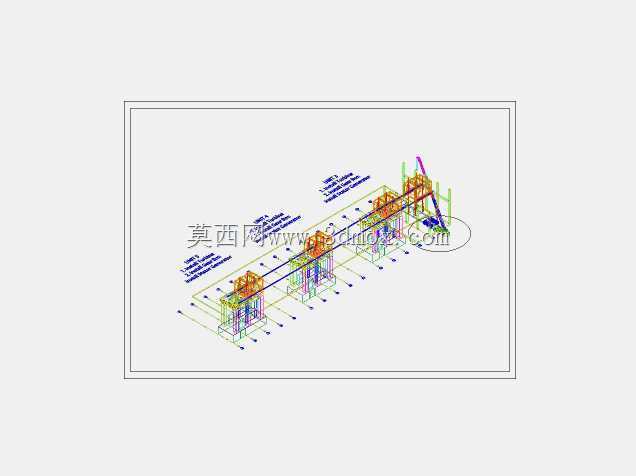

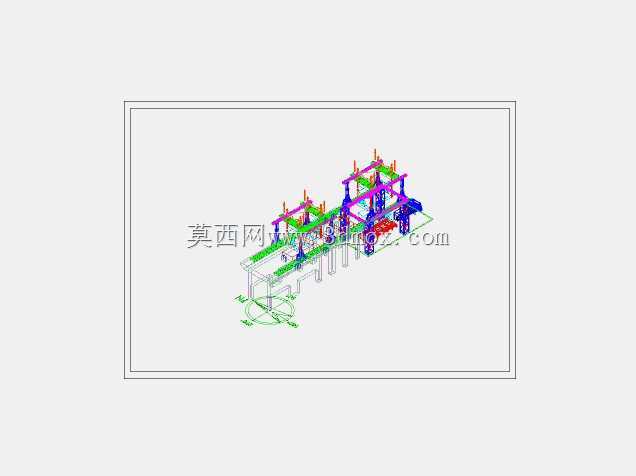

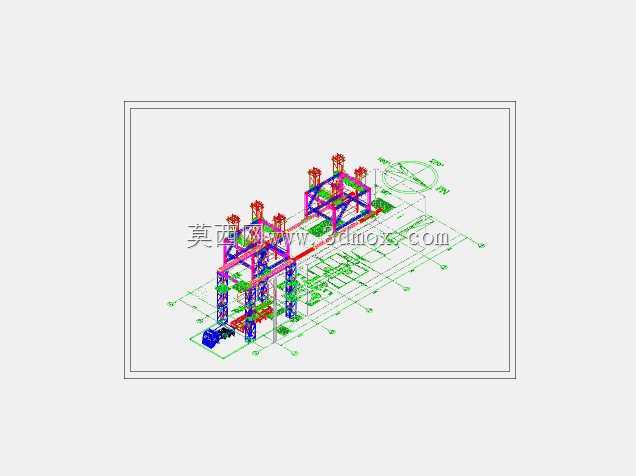

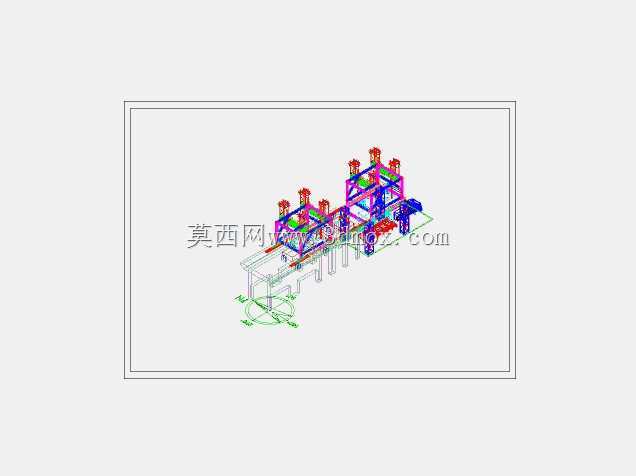

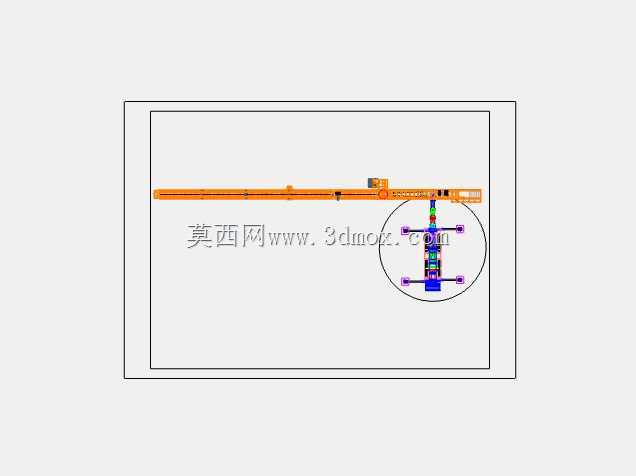

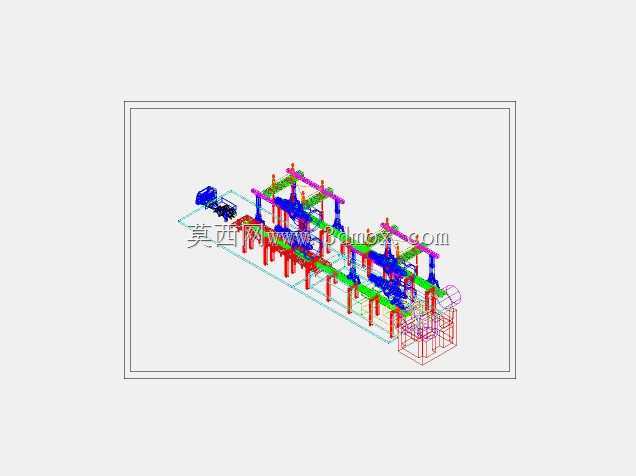

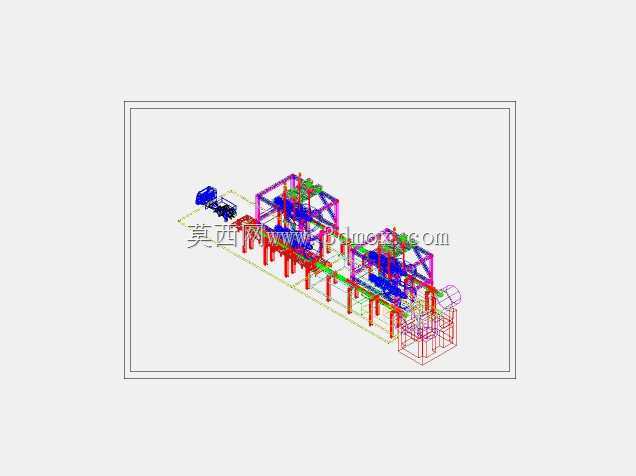

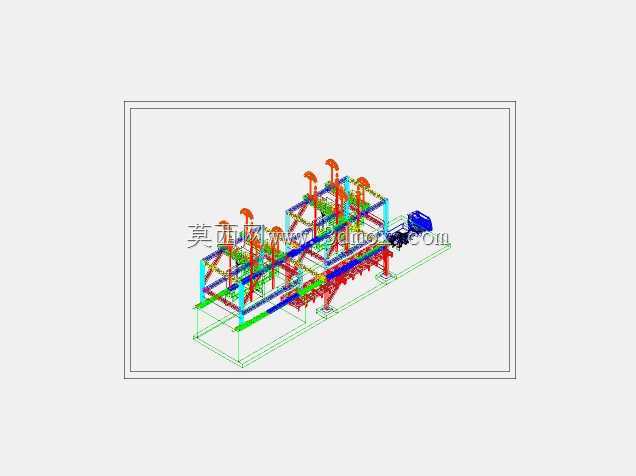

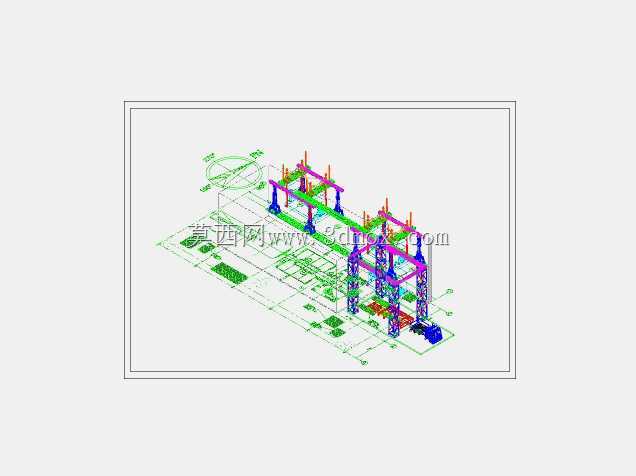

　　在火力发电厂PLTU机组的安装与检修作业场景中，发电机与涡轮机作为核心动力设备，其就位、移位作业一直是现场施工的重难点环节，这类设备自重较大、安装精度要求高，常规吊装方案受厂房空间、周边管线排布限制，往往难以直接将设备精准输送至安装位，本次设计的提升安装结构正是针对这类现场痛点开发的专用作业工装。从实际作业逻辑来看，该结构采用龙门式承载框架作为主体受力结构，框架主体采用型钢拼接而成，主立柱选用大截面H型钢，横向承载梁采用箱型梁结构，能够满足百吨级设备的静态承载与动态提升过程中的受力要求，框架的支腿位置设置有可调式地脚结构，可根据现场地面平整度调整支腿高度，保证整体框架的水平度偏差控制在千分之一以内，避免提升过程中出现偏载倾覆风险。

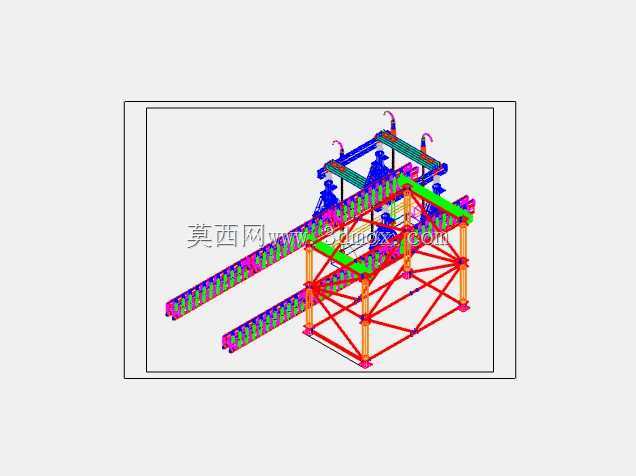

　　框架顶部设置有双轨道滑移系统，轨道沿设备就位方向通长布置，滑移小车搭载液压提升装置，可沿轨道实现水平方向的平稳移动，液压提升装置采用同步控制系统，四个提升吊点的位移差可控制在2mm以内，避免设备在提升过程中出现倾斜，损伤设备连接法兰或内部精密部件。在设计思路上，该结构充分考虑了PLTU厂房内的作业边界，整体框架的净空高度预留了设备吊装索具、提升葫芦的安装空间，同时避开了厂房内已安装的汽水管道、电缆桥架等固定设施，框架的横向跨度根据发电机与涡轮机的最大外形尺寸设计，两侧支腿的间距大于设备底座的最大宽度，保证设备在垂直提升过程中不会与框架立柱发生剐蹭。

　　从安装边界来看，该结构的底部支腿可通过膨胀螺栓与厂房混凝土地面固定，也可搭配配重块使用，无需对现有厂房结构进行额外改造，适配多数同类型机组的现场安装条件，框架的各连接节点均采用高强度螺栓拼接，可拆解为多个运输单元，方便在厂房内转运、组装，无需大型吊装设备配合即可完成工装本身的搭建。在实际作业过程中，可先将发电机或涡轮机通过厂内运输设备转运至框架下方的初始位置，通过吊具将设备与提升装置连接，同步启动液压提升系统将设备垂直提升至就位高度以上，随后驱动滑移小车沿轨道水平移动，将设备精准输送至安装基座的正上方，再缓慢下降完成设备的就位找正，相比传统的卷扬机斜拉、滚杠移位等作业方式，该结构的作业效率可提升40%以上，同时大幅降低了设备磕碰、人员作业的安全风险。

　　结构的侧面设置有辅助操作平台，平台周边配备防护栏杆，作业人员可在平台上完成吊具安装、设备位置微调等操作，无需搭设额外的脚手架，进一步压缩了作业准备周期。针对不同规格的发电机与涡轮机，该结构的承载梁可通过更换不同长度的拼接段调整跨度，提升装置的吊点位置也可根据设备的吊耳分布进行横向调整，具备一定的通用适配能力，可覆盖同厂区内多台机组的安装、大修移位作业需求。在受力校核阶段，设计过程中对框架的满载工况、偏载工况、水平移动制动工况均进行了受力仿真分析，主承载梁的最大挠度控制在跨度的1/700以内，立柱的稳定性安全系数大于3.5，完全满足现场重型设备提升作业的安全规范要求。
