石油天然气工艺输送管路集成系统

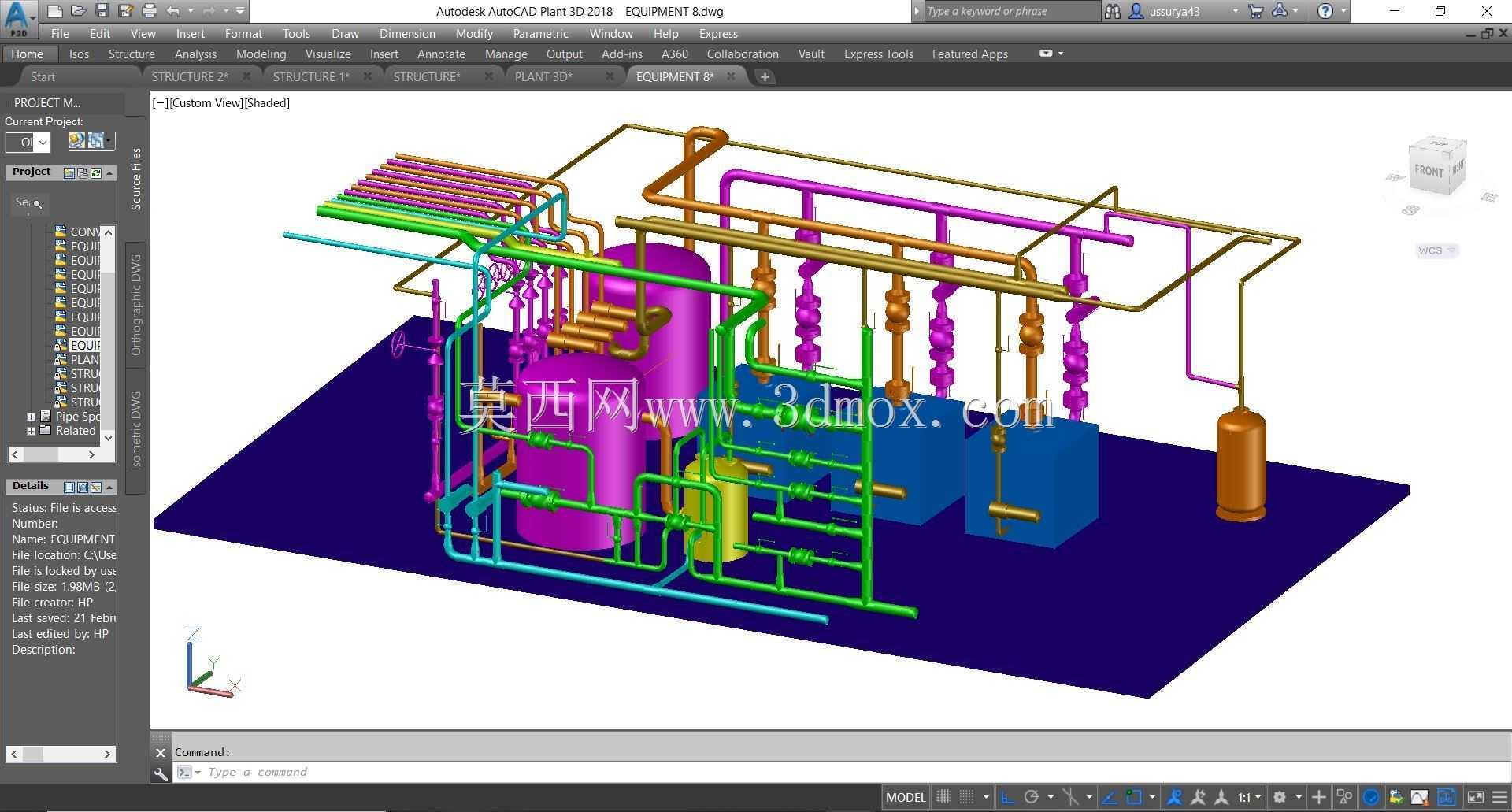

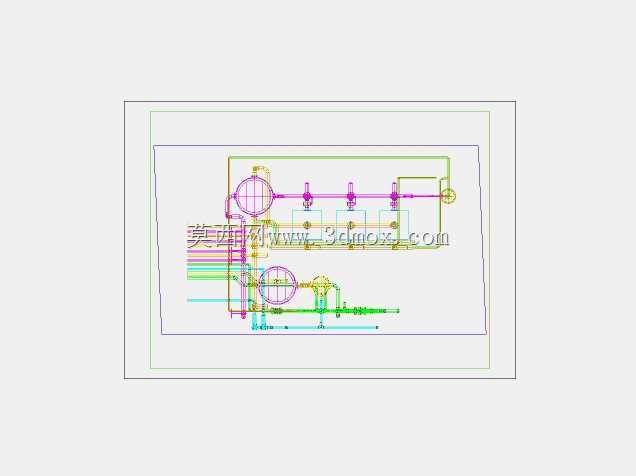

　　这套三维结构针对油气田地面集输站场的核心工艺段搭建，覆盖从井口来液进站后的初级处理、介质分配、稳压输送全流程的管路与设备排布，可直接用于站场初步设计阶段的方案校验、碰撞检查以及施工前的技术交底。从实际落地场景看，这类集成管路系统多部署在油气处理厂的预处理单元、联合站的油气水分离区，或是长输管线的首末站增压区，日常承担原油、伴生气、工艺水等多相介质的输送、分流、调压功能，是衔接上游采出端与下游处理、储运环节的核心工艺骨架。

　　设计阶段优先考虑了现场操作的检修空间预留，所有阀门手轮的操作面均朝向巡检通道，卧式容器与立式罐体的排布避开了管廊的主吊装路径，不同压力等级的管线采用分层排布逻辑，高压工艺管线布置在管廊上层，低压排污、放空管线设置在下层，既减少了不同压力等级管线的交叉干扰，也方便后期运维时的管线标识与故障排查。管线连接节点全部采用法兰对接形式，匹配现场常用的焊接法兰标准，所有弯头的曲率半径均按照输送介质的流速要求选取，针对含蜡原油的输送段还预留了伴热管线的安装位，可在后期加装电伴热或蒸汽伴热装置，避免低温环境下介质黏度升高堵塞管路。

　　从安装边界来看，整套系统的底座采用型钢焊接框架结构，所有设备的安装地脚孔位均按照常规站场的设备基础尺寸预留，整体外轮廓的宽度适配标准工业厂房的柱距要求，运输时可拆分为罐体单元、管廊单元、阀组单元三个模块，现场仅需完成模块间的法兰对接与地脚固定即可完成安装，大幅缩短现场施工周期。设计过程中对所有管路的走向做了流阻优化，尽量减少不必要的急弯弯头，介质流向的拐点处均设置了导向支撑，避免长期运行过程中管线因介质冲刷产生振动位移；压力容器的接口位置全部匹配行业通用的设备管口方位标准，后期更换同规格设备时无需重新调整管线走向。

　　针对油气场所的安全要求，所有放空管线的出口均引至系统边缘的安全区域，排污管线的接口统一汇集到底部的排污总管，可连接站场的污油回收系统，避免介质泄漏带来的安全隐患。管线上的仪表安装位全部做了预留，包括压力变送器、温度传感器、流量计的安装短节位置，均符合仪表安装的直管段要求，保证后期计量数据的准确性。不同介质的管线采用了差异化的管径设计，原油输送段采用大管径低流速设计，减少输送过程中的阻力损失，气体输送段根据压力等级匹配对应壁厚的管材，满足高压输送的强度要求。整套结构的排布充分考虑了站场的扩建需求，管廊的两端预留了管线延伸接口，后期处理量提升时可直接对接新增的处理设备，无需对现有管路做大规模改动。
