石油天然气场站工艺管线集成布局设计

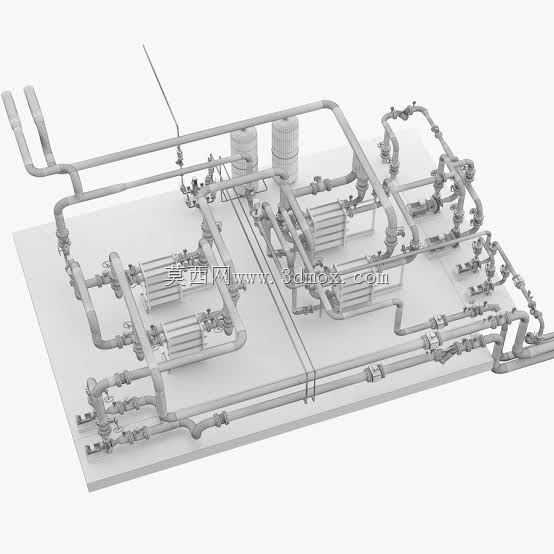

　　这套三维设计成果聚焦油气集输场站的核心工艺单元布局，还原了陆上油气处理场站内工艺管线与核心处理设备的空间排布逻辑，可直接用于场站初步设计阶段的方案校验、施工前的技术交底以及运维阶段的管线走向排查。从实际应用场景来看，这类布局常见于油气田井口接转站、小型天然气预处理站，承担着单井来液来气的汇集、初级分离、计量后外输的功能，整套管线系统需要兼顾介质流向的顺畅性、设备检修的操作空间、不同压力等级管线的安全间距三类核心要求。

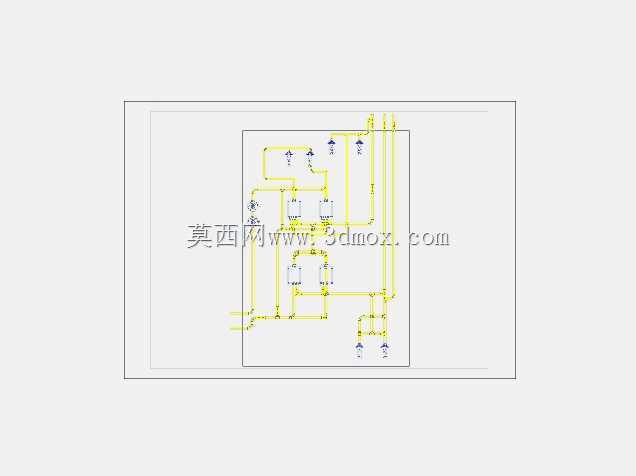

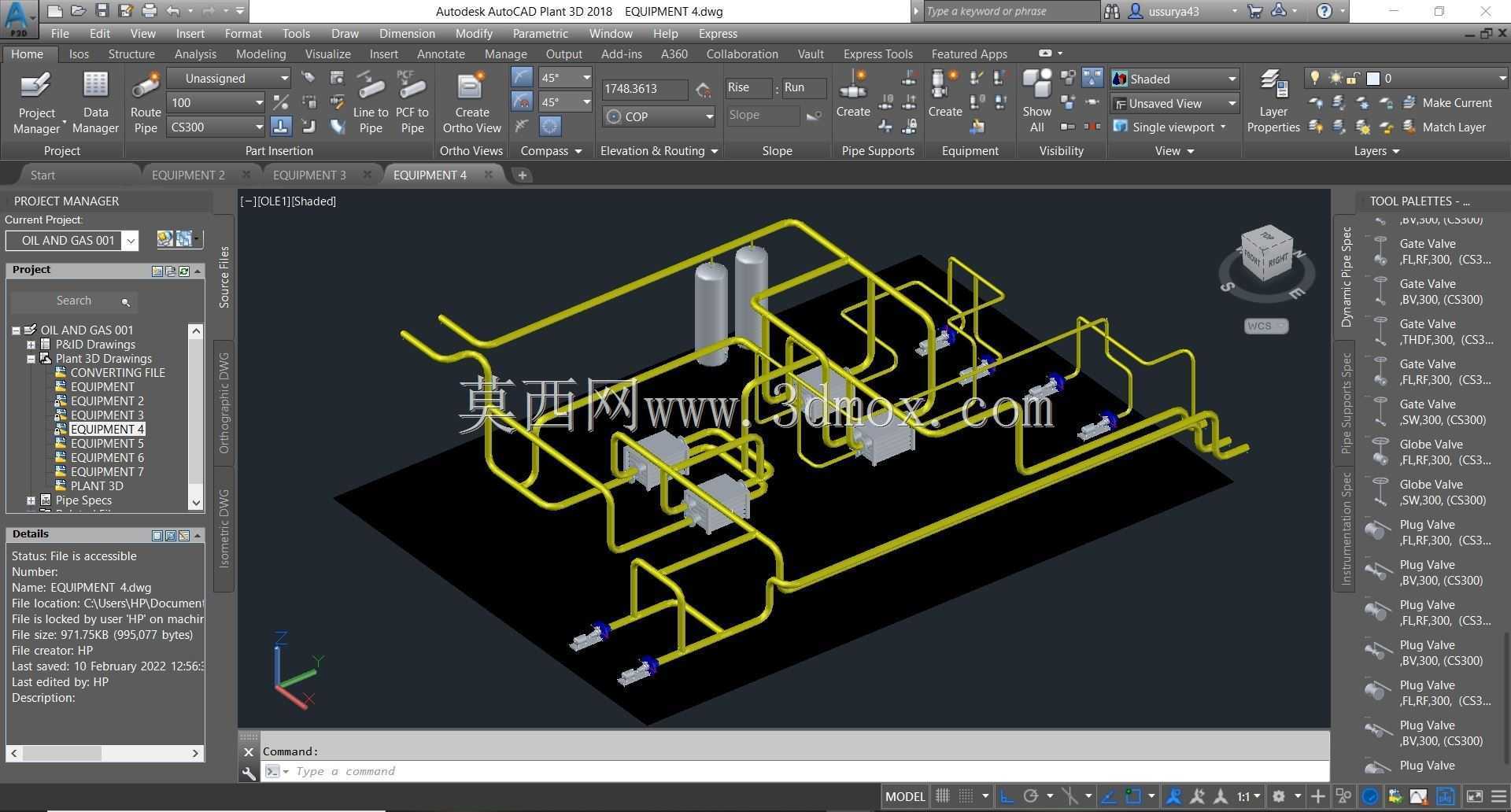

　　设计过程中首先锚定了核心处理设备的安装基准，将立式分离设备、过滤装置的安装支座定位在预设的混凝土基础边界内，所有设备的安装地脚螺栓孔位预留尺寸均匹配常规油气场站的通用安装规范，设备外缘到站内检修通道的净距控制在1.2米以上，满足日常巡检与小型维修的操作空间需求。管线排布优先遵循“高走气、低走液”的工艺原则，黄色标注的工艺管线根据输送介质的相态差异设置了对应的坡度，液相管线设置千分之三的坡度坡向排污端，避免管段内积液造成的流阻增大与水合物堵塞风险，气相管线则在高点设置了放空接口的预留位置，方便投产前的管线吹扫与日常检修的泄压操作。

　　从管线连接逻辑来看，不同管径的管线对接处均采用了标准的管件过渡，弯头的转弯半径根据管线内介质的流速设定，输送含固杂质的采出液管线采用1.5倍管径的长半径弯头，降低介质对管壁的冲蚀速率，纯气相输送管线可采用短半径弯头压缩空间占用。所有管线的支吊架位置均在模型中做了预留，支吊架的生根点避开了设备的法兰连接端与仪表安装位，避免后期运维时拆装部件与支吊架发生干涉。整套布局的安装边界严格控制在预设的场站用地红线内，外围管线的接入口位置匹配站外管网的来向，外输端的管线标高与站外管线的对接标高误差控制在50毫米以内，减少现场施工时的管线调整工作量。

　　在功能特性上，这套布局充分考虑了油气场站的安全规范要求，不同压力等级的管线之间保留了足够的安全间距，高压管线与低压仪表信号线的排布不在同一垂直立面，避免管线泄漏时高压介质冲击损坏仪表线路。设备区的管线排布预留了安全阀、压力表、温度传感器的安装接口，所有接口的位置均设置在人员便于操作的高度，不需要额外搭设操作平台即可完成日常的仪表读数与阀门操作。管线的低点均设置了排污阀的安装位，定期排放管内的积液与杂质，高点的放空阀配置了对应的引压线，将放空介质引至站外的放空火炬区域，避免场站内部的可燃气体聚集。

　　设计思路上没有追求过度紧凑的空间占用，而是在满足工艺要求的前提下尽可能给后期的改扩建预留了管线接口与空间余量，在现有工艺区的侧边预留了新增分离设备的安装位置，对应的管线接口已经做了法兰盲板封堵，后期场站产能提升时不需要大规模改动现有管线即可完成新设备的接入。所有管线的排布避开了场站的消防通道与应急逃生路线，管线的最低净空高度满足巡检车辆的通行要求，横跨通道的管段底部净空不小于4.5米，保障应急状态下消防车辆可以顺利抵达各个工艺单元。
