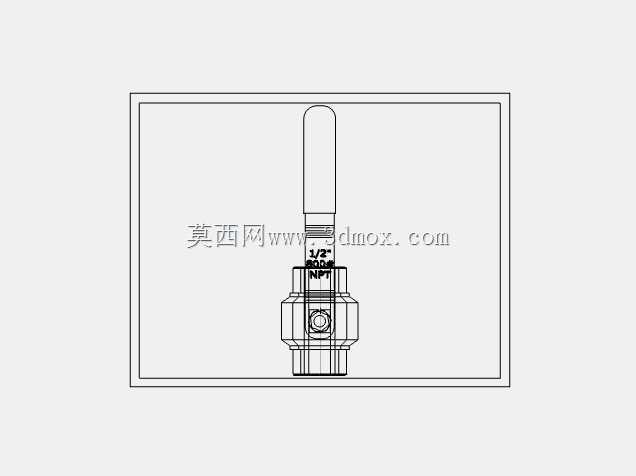

DN15规格800磅级NPT螺纹连接球阀结构

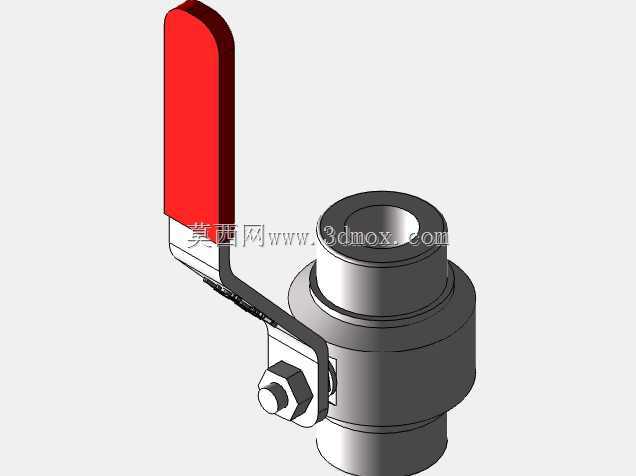

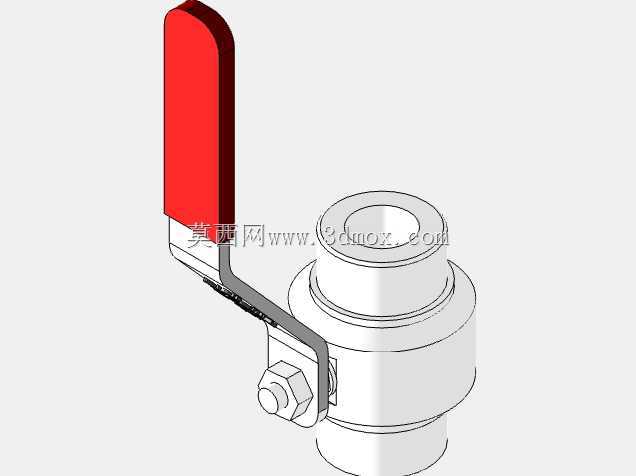

　　这款DN15规格的800磅级球阀，通径对应1/2英寸，采用NPT锥管螺纹连接，本身就是为小通径高压工况设计的，相比法兰连接的同压力等级球阀，螺纹连接的结构体积更小，安装时不需要配对法兰、螺栓垫片，在空间紧凑的设备内部管路布置中优势非常明显，常见于小型液压系统的压力油路截断、实验室特种气体管路的通断控制、小型工艺装置的取样管路开关，也会用在压缩空气系统的末端支路控制，因为800磅级的压力等级可以覆盖多数中高压小流量流体的输送需求，不管是普通的水、压缩空气，还是液压油、惰性气体，只要介质兼容性符合阀体材质要求，都可以适配。在小通径高压流体输送管路的设计选型中，这类NPT螺纹连接的小尺寸球阀一直是实验室气路、小型液压站、仪表辅助管路、高纯气体配送系统里的常用截断类部件，很多刚接触管路设计的工程师容易忽略小通径高压阀件的安装边界细节，建模时如果只照搬外形不考虑实际操作空间，现场安装后很容易出现手柄无法全行程转动、螺纹拧紧时没有扳手位、相邻管路干涉的问题。从结构设计来看，这款球阀采用的是浮动球结构，球体靠下游阀座支撑，介质压力作用下球体压向出口侧阀座实现密封，小通径下浮动球结构的加工难度比固定球低，密封可靠性也足够，不需要额外的阀座支撑结构，整体外形可以做得非常紧凑。手柄采用直柄式设计，和阀杆直接连接，转动90度即可实现全开全关，手柄的长度经过匹配，既保证操作时不需要太大的力矩就能克服高压下的阀座摩擦力，也不会因为过长导致安装后占用过多周边空间，建模时特意保留了手柄全行程转动的空间包络，在做管路装配时可以直接用这个包络做干涉检查，避免出现手柄转到一半被旁边的管路、支架挡住的问题。

　　阀体采用一体式锻造结构，相比两片式、三片式阀体，一体式结构的外泄漏点更少，高压工况下的强度冗余更高，螺纹直接加工在阀体两端，和阀体是整体结构，不需要额外的接头拼接，减少了潜在的泄漏路径。两端的NPT锥管螺纹是密封管螺纹，安装时只需要在螺纹上缠绕合适的密封带或者涂抹密封胶，拧紧后就能实现螺纹副的密封，不需要额外的密封垫片，这也是小通径高压管路优先选NPT螺纹连接的原因之一，安装效率更高，零件数量更少。从安装边界来看，这款球阀的两端螺纹轴线在同一直线上，属于直通式结构，流体通过时的流阻非常小，全开状态下通道几乎是直通的，压力损失比同规格的截止阀小很多，适合要求流阻稳定、不能有过大压降的管路。阀体的外形是对称的六角结构，两端螺纹靠近阀体的位置都预留了标准扳手位，安装时可以用普通开口扳手卡住阀体的六角位拧紧，不需要专门的工装，现场维护更换也很方便。建模时还原了球体的通孔结构、阀杆的密封填料位置、手柄的定位凸点，这些细节在做装配仿真的时候很有用，比如可以模拟阀杆转动时球体的同步动作，检查全开全关位置的球体通孔和管路通道的对中情况，也可以用来做操作力矩的初步核算，根据阀杆直径、手柄长度、阀座的摩擦系数，就能估算出正常操作需要的力矩，判断是否需要加延长手柄或者换成气动执行器。

　　很多工程师在做小通径高压管路建模时，容易把球阀的长度尺寸搞错，不同压力等级的同通径球阀，结构长度是有区别的，800磅级的阀体因为要承受更高的压力，壁厚比低压球阀更厚，整体结构长度也会稍长，如果错用了低压球阀的尺寸，现场安装时就会出现管路长度不匹配、装不上的问题。这款模型的结构尺寸完全按照实际工业级800磅级NPT螺纹球阀的实物测绘还原，阀体壁厚满足高压工况的强度要求，螺纹的长度、锥度都符合NPT螺纹的标准，扳手位的尺寸、手柄的转动半径都和实物一致，不管是用来做设备的管路系统装配仿真，还是做阀件的选型展示，或者是用来做管路布置的干涉检查，都能直接使用，不需要再额外调整尺寸。

　　另外，这款球阀的流向没有强制要求，因为是直通浮动球结构，介质可以从任意一端流入，安装时不需要特意区分进出口，给现场安装提供了很大的便利，在空间狭小的位置，不用考虑流向标识的方向，只要能拧上、手柄有操作空间就行，这也是小通径球阀在紧凑型设备里被大量使用的原因之一。在做设备的三维布局时，这类标准阀件的模型精度直接影响后续的管路设计准确性，如果模型的外形尺寸不准，比如手柄长度做短了、阀体六角位做小了，后期出加工图的时候就会出现安装空间不足、扳手没法操作的问题，这款模型把所有安装相关的细节都做了还原，包括阀体上的螺纹收尾位置、手柄的厚度、阀杆和阀体连接部位的凸台尺寸，都和实物一致，完全可以用来做正式的管路设计装配。
