传动连接用异形连杆结构设计

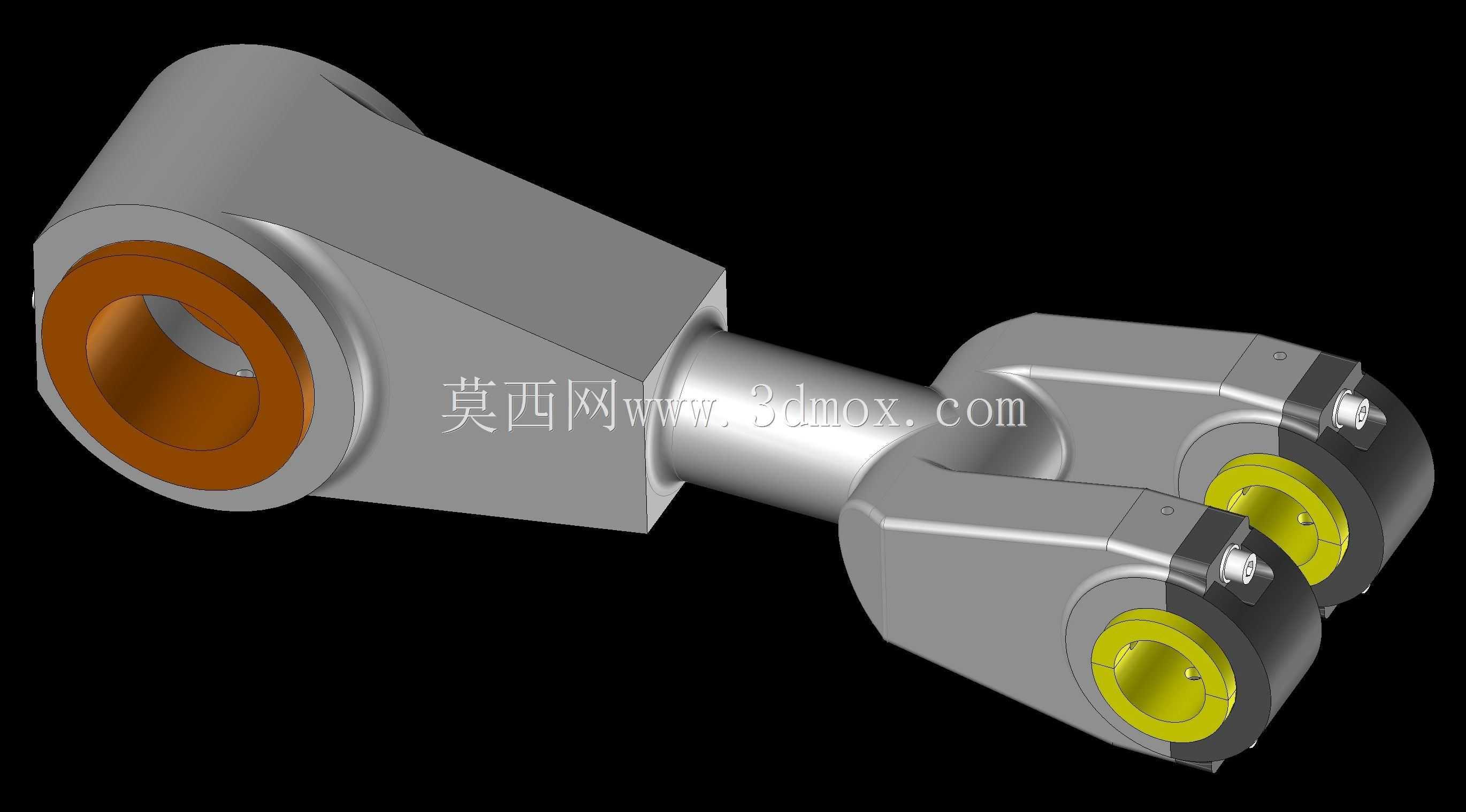

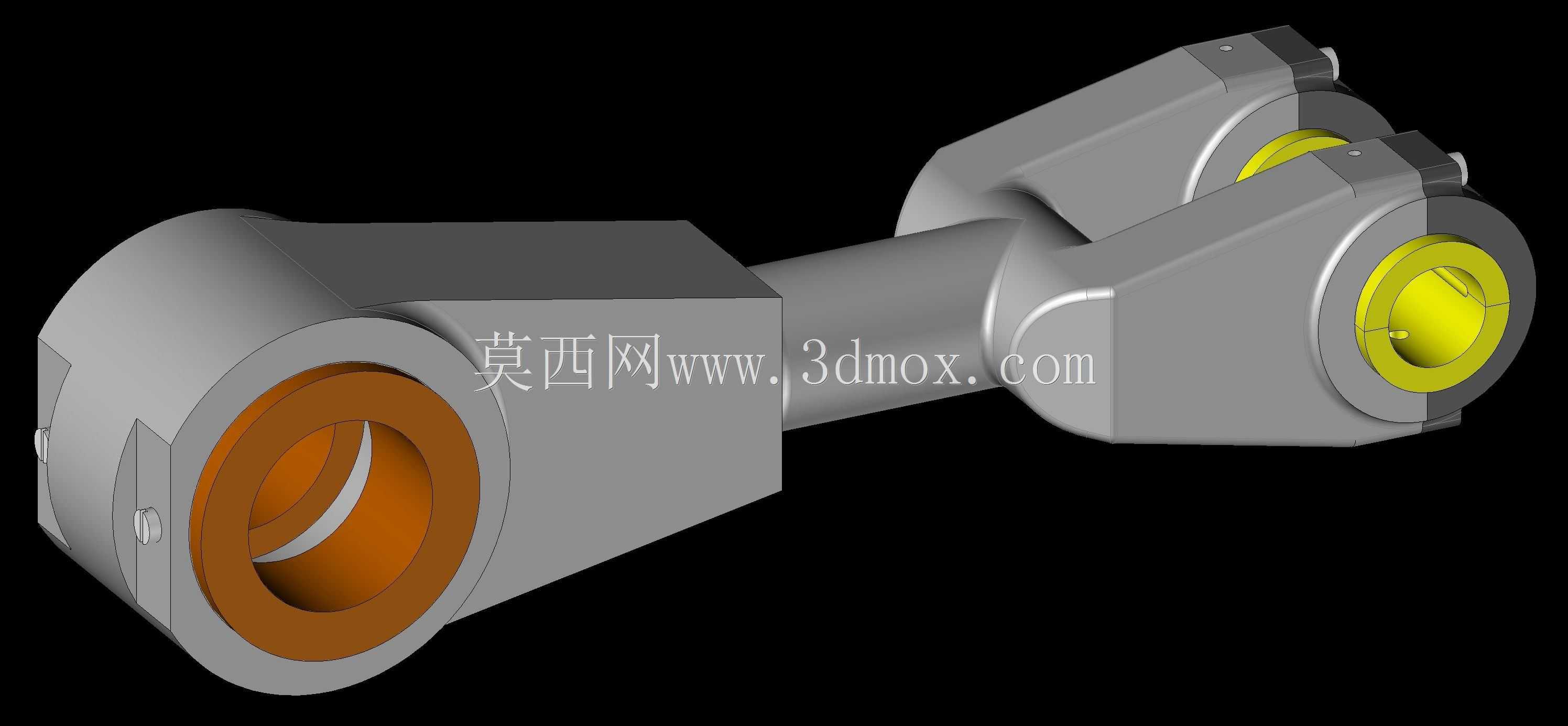

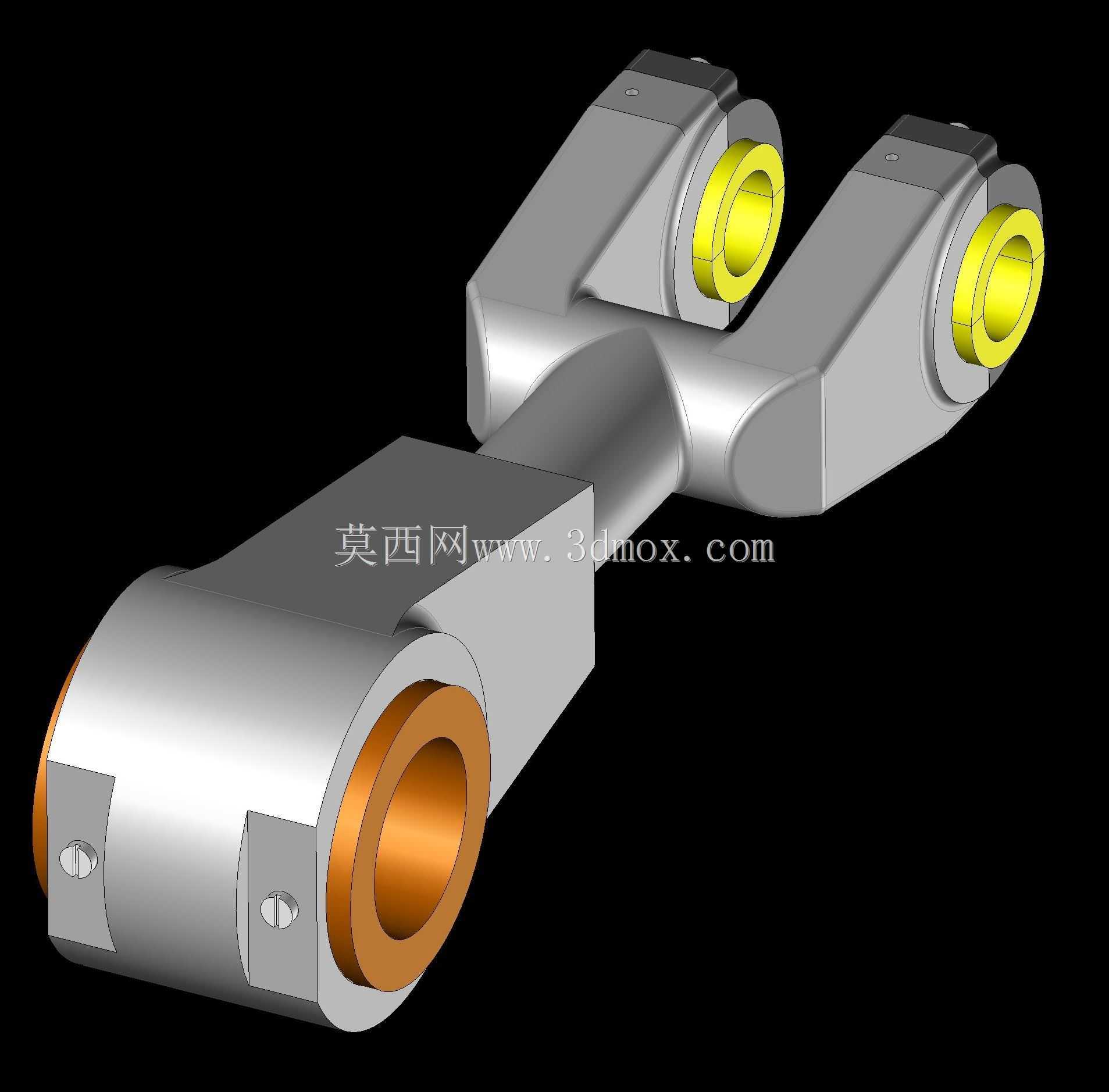

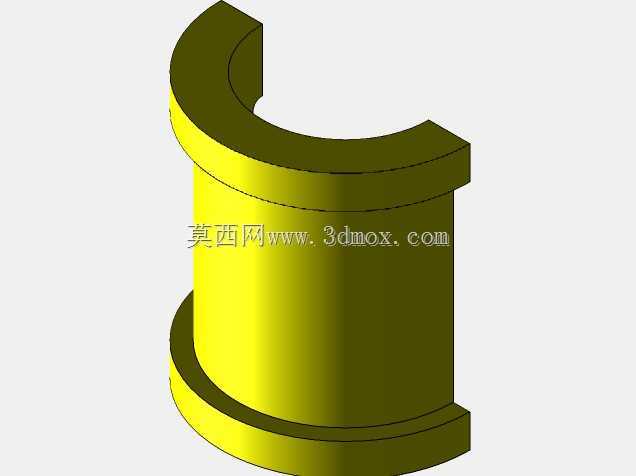

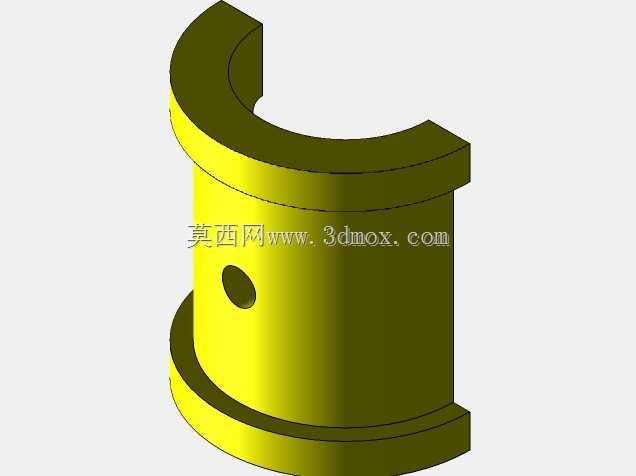

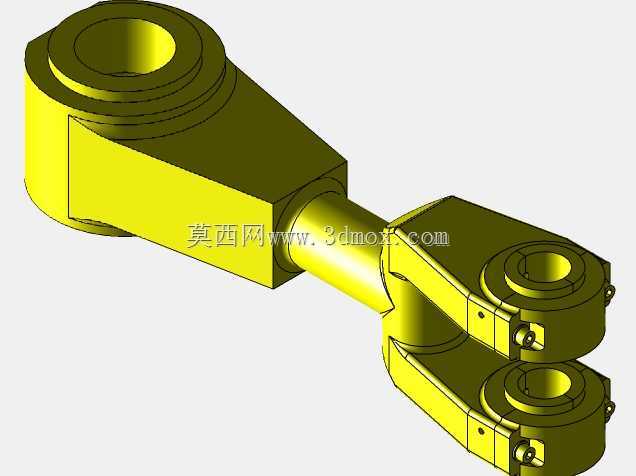

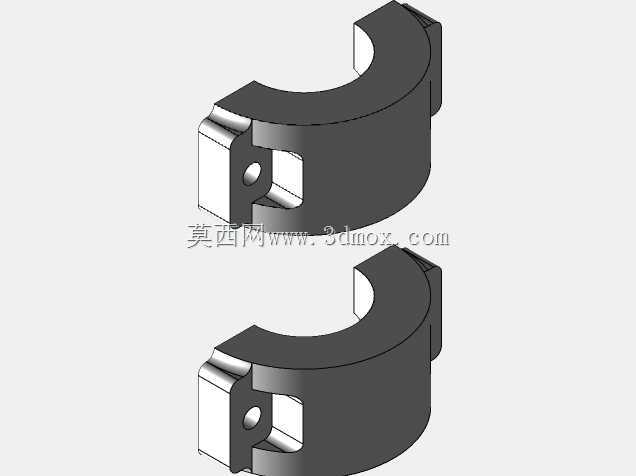

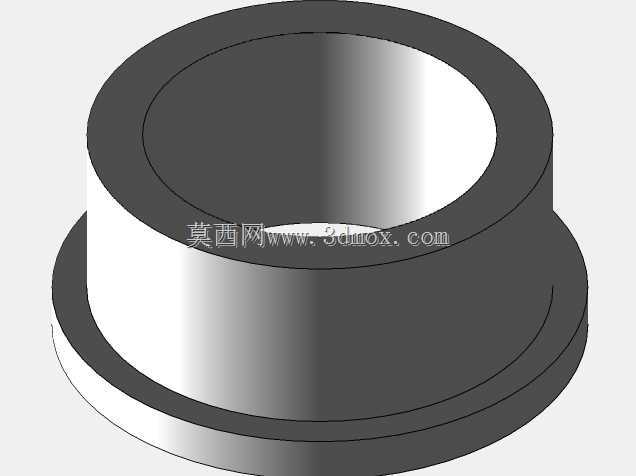

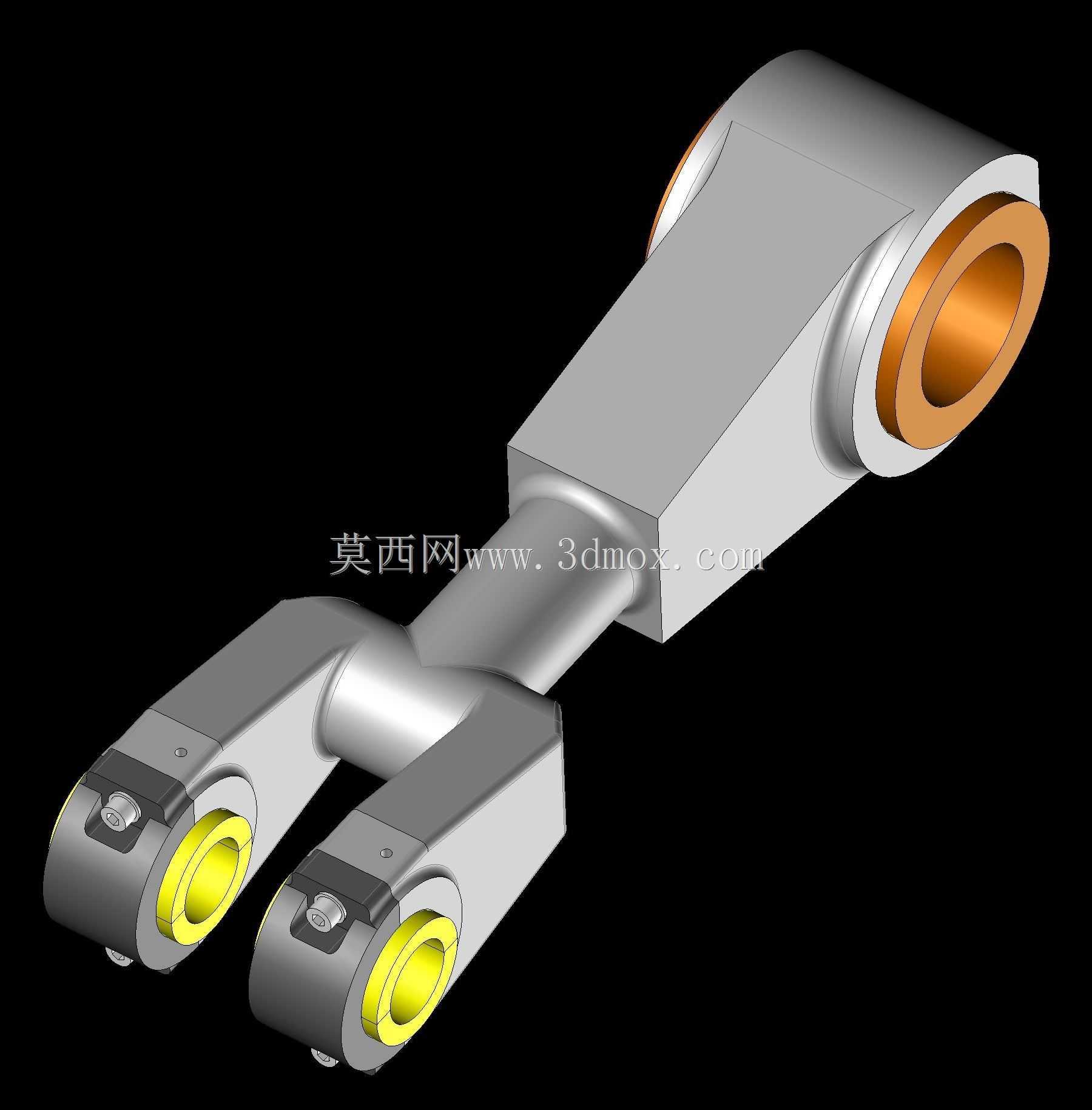

　　从结构设计逻辑来看，这套连杆采用了两端异径铰接孔的变截面杆身设计，大端铰接孔适配直径更大的固定铰接轴，承担整个连杆的摆动支点作用，孔内预留了润滑脂存储槽与定位卡簧安装位，能够在长期往复摆动过程中保留润滑介质，减少轴与孔的配合磨损，同时通过卡簧限制铰接轴的轴向窜动，保证铰接点的配合精度不会随运行时长增加出现偏移；小端铰接孔用于连接执行端构件，孔侧设计了紧定螺钉安装位，能够在安装完成后锁死与执行端轴的相对位置，避免传动过程中出现连接松脱，同时小端外侧设计了平位结构，方便安装时使用工具夹持定位，降低装配对位的难度。在各类需要往复动力传递、铰接联动的机械结构中，连杆是承担力传导、运动轨迹转换的核心受力构件，这套连杆结构针对小空间内的变角度动力传输场景设计，常见于小型动力设备的执行端联动、工装夹具的锁止传动、低压电气设备的操作机构联动等工况，能够在固定的安装边界内完成旋转运动到直线摆动的轨迹转换，同时保证传动过程中的受力均匀性，避免局部应力集中导致的构件疲劳失效。

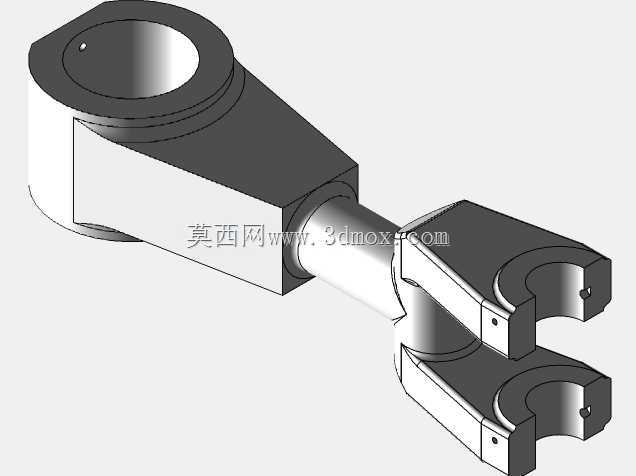

　　杆身部分采用了从大端到小端平滑过渡的锥形变截面设计，没有出现直角转折的应力集中结构，在保证整体结构强度的前提下尽可能减少了材料用量，降低构件自身重量带来的传动惯性，对于高频往复运动的工况来说，更小的运动惯量能够减少动力端的负载波动，提升整套传动机构的运行平稳性。杆身与两端铰接座的连接位置做了圆弧过渡加强处理，通过工程力学仿真验证，在额定传动扭矩下该位置的最大应力远低于材料的屈服强度，能够满足长期交变载荷下的使用寿命要求，不会出现根部断裂的失效问题。

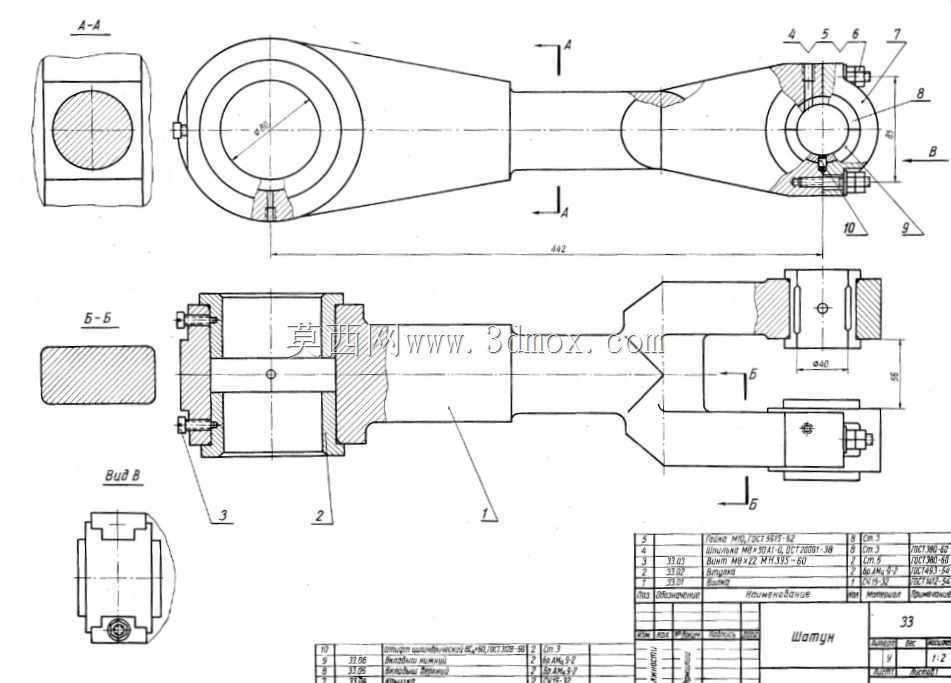

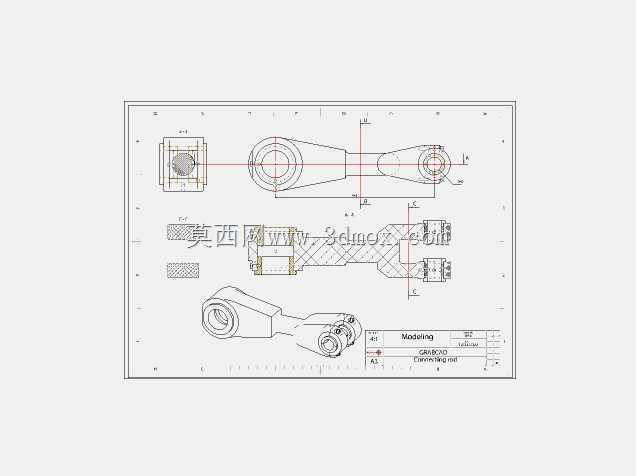

　　从安装边界尺寸来看，整套连杆的总长度、两端铰接孔的中心距都经过严格的尺寸链计算，适配对应安装空间内的运动行程要求，大端外圆直径、小端安装位的外形尺寸都预留了足够的运动安全间隙，在连杆整个摆动角度范围内不会和周边的其他构件发生运动干涉，大端的方形定位台结构能够和安装座的限位槽配合，限制连杆在非运动方向的自由度，避免运行过程中出现偏摆导致的铰接轴偏磨。在细节设计上，杆身表面标注了统一的形位公差要求，两端铰接孔的同轴度、孔与杆身中心平面的垂直度都控制在合理的公差范围内，保证装配后整套传动机构的运动精度，不会因为加工误差导致运动卡滞、传动阻力过大的问题；各个端面的粗糙度要求也根据配合属性做了区分，铰接孔内表面、配合定位面采用较高的粗糙度等级，非配合的杆身表面则采用常规的加工要求，在保证使用性能的前提下平衡加工成本。

　　这套连杆结构在设计时充分考虑了实际装配与维护的便利性，所有的安装紧固件都采用标准件规格，不需要定制特殊紧固件，后期维护更换时可以直接采购标准配件，降低运维成本；铰接位置的润滑注油孔设计在便于操作的外侧位置，不需要拆解整套机构就可以完成定期润滑保养，延长构件的整体使用寿命。在实际应用场景中，这类连杆可以根据不同的传动负载需求调整杆身截面尺寸与铰接孔直径，适配不同扭矩等级的传动需求，不管是小型电气设备的操作机构，还是通用机械设备的联动锁止结构，都可以通过调整对应尺寸参数快速衍生出适配不同工况的变体结构，具备较强的通用性与结构拓展性。
