镀锌板涂装冷却散热塔结构设计

　　这款冷却散热塔主要配套电力系统中的油浸式电源变压器使用，在户外变电站、厂区配电房、分布式光伏并网升压站点等场景中承担变压器运行过程中的热量置换任务，避免变压器绕组、铁芯因长期高温运行出现绝缘老化、负载能力下降的问题。从结构设计来看，整体采用立式模块化拼装布局，外壳主体选用镀锌钢板作为基材，表面做工业级防腐涂装处理，既能够适应户外高湿、多粉尘、存在轻度腐蚀介质的运行环境，也能通过钣金折边、拼接的结构形式降低整体加工难度，减少焊接变形带来的装配公差问题。

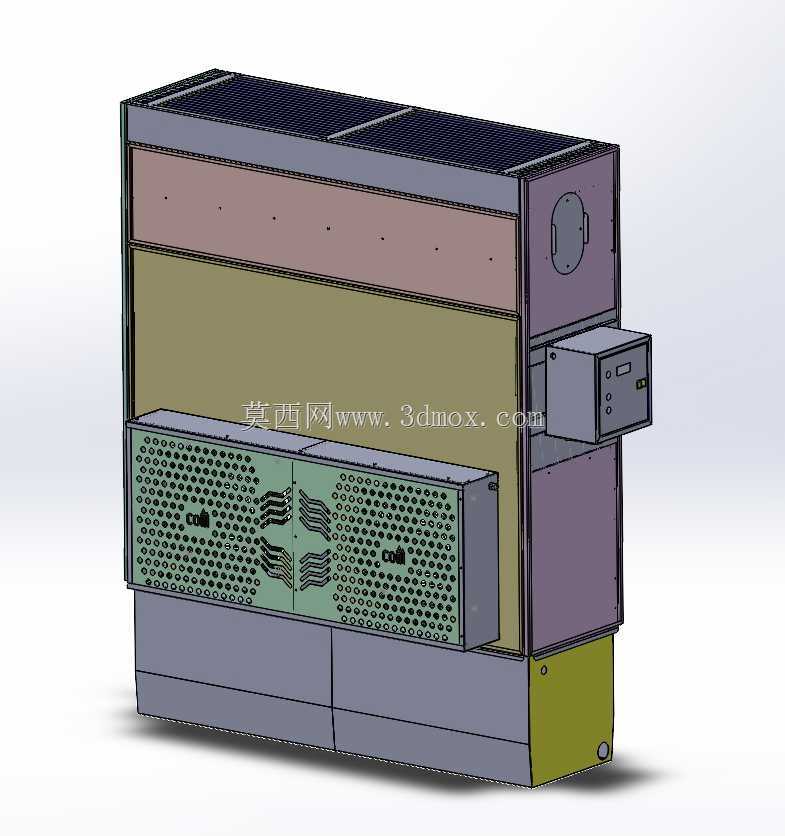

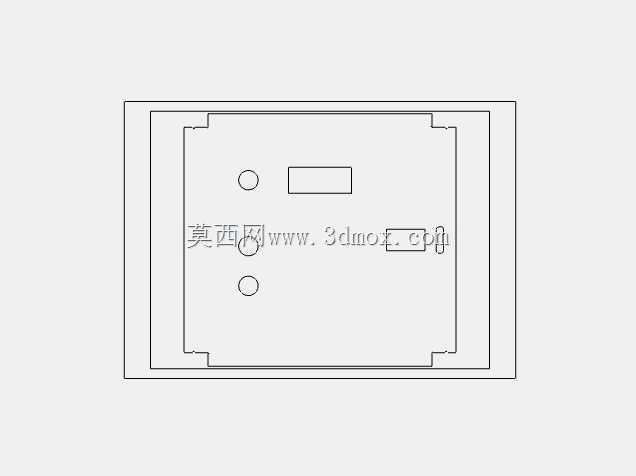

　　设备正面下部设置了带密集冲孔的通风舱段，冲孔采用交错排布的圆孔阵列，在保证通风通流面积满足散热风量要求的前提下，兼顾了壳体的结构强度，同时可以阻挡大体积的飞虫、落叶、杂物被吸入设备内部，避免堵塞换热流道。通风舱段内部预留了轴流风机的安装位，风机与壳体之间设计有减震胶垫的安装支座，能够降低设备运行过程中的振动传递，减少运行噪音对周边环境的影响。设备侧部突出的电控舱体采用独立密封结构，舱门设置了观察窗与操作按钮安装位，内部预留了电气元件的安装导轨与走线槽，强弱电走线区域做了物理分隔，避免电磁干扰影响控制元件的正常运行，电控舱与主壳体之间采用翻边螺栓连接，接缝处预留了密封胶条的安装槽，能够达到户外设备的防尘防水要求。

　　设备顶部设置了通风格栅，整体气流组织采用下进上出的流道设计，外部冷空气从下部通风孔进入，经过内部换热区域带走热量后，从顶部格栅排出，这种流道设计可以避免热空气在设备内部形成涡流，提升整体换热效率。主壳体的中上部设置了可拆卸的检修面板，面板采用沉头螺栓固定，日常维护时可以快速拆卸，对内部的换热管路、风机接线、温控元件进行检修更换，不需要对整体壳体进行大范围拆解。设备底部设置了带安装孔的承重底座，底座的安装孔位按照配套变压器的安装边界做了匹配设计，现场安装时可以直接通过螺栓与变压器的侧部安装支架固定，不需要额外制作过渡连接支架，降低现场安装的施工工作量。

　　在设计过程中，针对钣金件的折弯半径、拼接缝隙都做了统一的公差要求，所有外露的钣金边缘都做了卷边或者去毛刺处理，避免安装维护过程中划伤操作人员。壳体表面的涂装采用环氧底漆加聚氨酯面漆的工艺，涂层厚度控制在合理区间，既能够保证户外使用的抗紫外线、抗腐蚀能力，也不会因为涂层过厚影响钣金件的装配精度。设备的侧面还设置了吊装孔位，方便设备在生产转运、现场安装过程中通过起重设备进行吊装作业，吊装孔位做了加强筋设计，能够承受设备整体的重量，避免吊装过程中出现壳体变形。从安装边界来看，设备整体突出变压器本体的尺寸经过优化，在保证内部换热空间足够的前提下，尽可能压缩横向占用空间，避免在配电场地内占用过多的通行与检修空间，设备与变压器连接的管路接口位置做了标准化设计，能够和常规容量的电源变压器油路接口直接匹配，减少现场管路改造的工作量。
