三轮商用车变速驱动桥总成结构

　　该总成面向小型三轮商用车辆的动力传递场景，把变速减速、差速分配、半轴输出和桥体承载整合在同一套壳体结构内，常见于轻型载货三轮车、短途配送车以及小型多功能作业底盘。车辆动力由输入端进入后，先经过箱内换挡齿轮组完成转速与扭矩转换，再通过主减速齿轮和差速机构把动力分配至两侧车轮；在转弯或左右轮附着条件不同时，差速部分允许两侧输出形成转速差，从而减少轮胎滑移并改善操控稳定性。

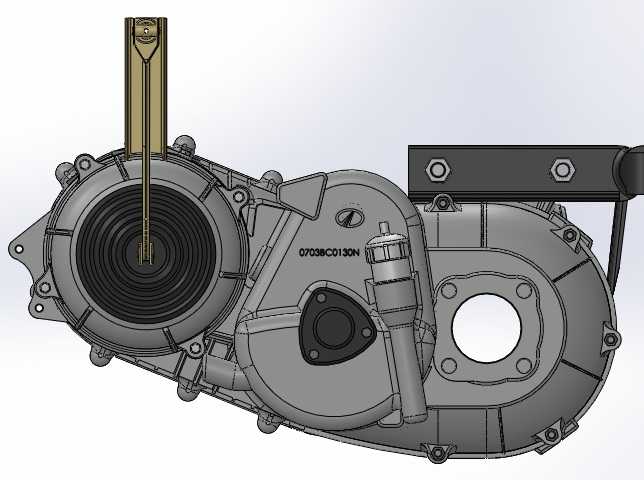

　　从结构布置看，模型保留了驱动桥最核心的工程边界。主壳体采用分段式箱体造型，外侧布置加强筋、轴承座、安装凸台和检修盖板，既满足齿轮啮合区域的封闭润滑，也为轴承、油封、换挡机构和连接件提供定位面。输入端的大口径法兰区域用于对接动力源或离合器组件，周围螺栓孔位置决定了动力包与桥体之间的装配关系。桥体两侧延伸出车轮输出轴线，壳体上的圆形开口、端盖和紧固点反映了主减齿轮、差速器及轴承组件的装拆路径。

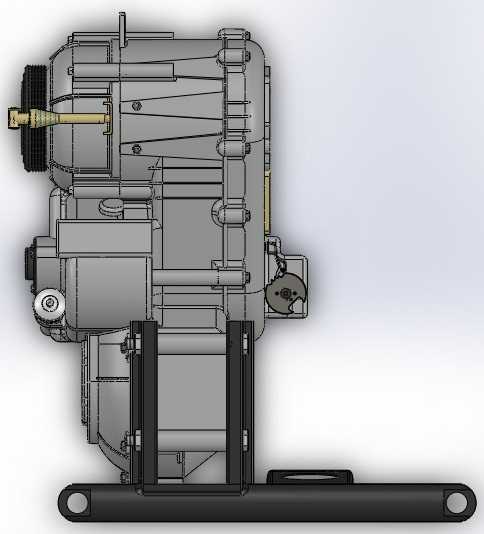

　　外部黑色框架是该模型中很有实际意义的安装结构。它并非装饰件，而是承担整车悬架、车身或副车架连接的承载支架。横梁与斜向支撑形成稳定的空间框架，支架上的孔位、焊接板和加强折边可用于固定吊耳、减振元件或底盘连接点。设计这类支架时，需要同时考虑驱动桥自重、起步扭矩反力、制动反力矩以及颠簸路面的冲击载荷；若孔位与整车硬点不一致，即使齿轮箱本体设计合理，也会在整车装配阶段产生干涉。

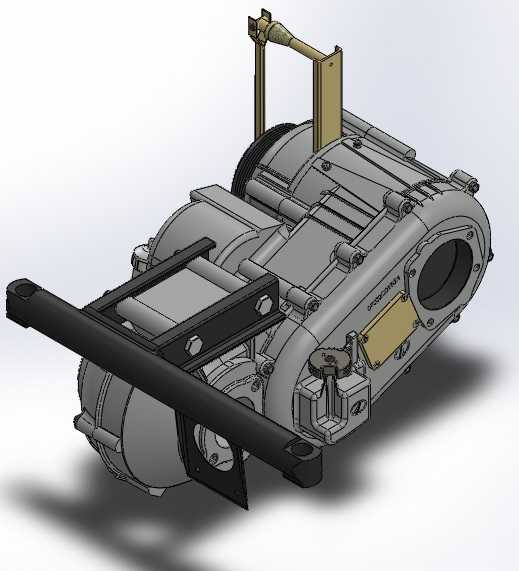

　　模型上方的立式支架和操纵杆件对应换挡或选挡机构的外部连接区域。杆件通过铰接点把驾驶室内的换挡动作传递到箱内拨叉，支架则保证操纵连杆在振动环境下仍具有确定运动轨迹。工程建模时，这类细长杆件不能只按静态外形处理，还要核对其摆动范围，避免与车架、货箱底板、线束或制动管路发生运动干涉。杆端连接位置、销轴方向和支架高度共同决定换挡行程与手感，也是后期样车调试中容易出现卡滞、脱挡或挡位不清的部位。

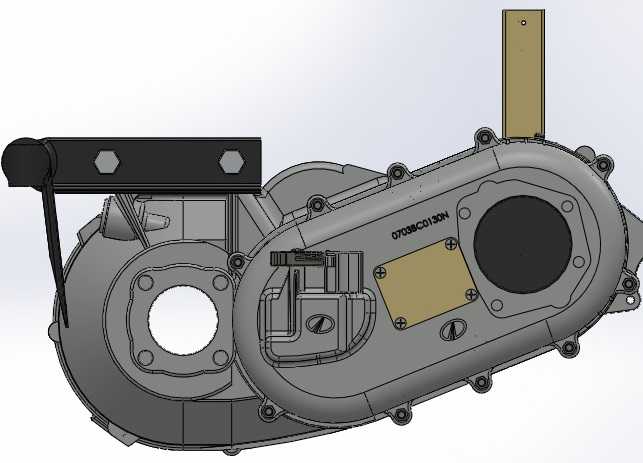

　　壳体侧面的金色盖板和小型附属组件体现了检修与装配逻辑。盖板通常用于封闭齿轮室、换挡机构或润滑油路相关区域，周边螺栓间距需要兼顾密封压力分布；局部凸起的小总成则可能涉及通气、注油、放油或传感器安装。驱动桥在工作时齿轮搅动润滑油，箱内温度和压力会发生变化，因此壳体上必须保留合理的通气与维护位置。若只关注外观而忽略这些功能特征，三维模型在后续工程评审中很难支持维修性和装配工艺判断。

　　外形尺寸方面，该结构属于紧凑型横向布置驱动桥，主体沿车轮轴线方向展开，输入端与换挡操纵机构在上方和侧方形成额外包络。整车布置时，不能仅测量壳体最大长宽高，还应把外部支架、操纵杆、端盖螺栓、放油空间和车轮连接区域纳入安装边界。桥体下方与地面之间需要保留通过性间隙，上方则要避让货箱、座椅或车架横梁；两侧输出端与轮毂、制动鼓、轮辋之间的同轴度和法兰连接尺寸，是换型设计时必须优先锁定的接口。

　　从建模思路上，作品以装配体方式还原了机械系统的层级关系：箱体作为基础件承担定位，齿轮、轴系和轴承隐藏在壳体内部，端盖与螺栓形成可拆卸连接，外部支架则体现整车安装接口。对结构设计人员而言，这种模型可用于检查桥体布置、评估支架强度、梳理拆装顺序以及做早期干涉分析；对设备选型人员而言，可直观判断输入方向、输出轴距、悬置点和操纵机构是否适配目标底盘。整体结构强调的是小型商用车辆在有限空间内对减速、变速、差速和承载功能的高度集成。
