多接口卧式肉汤搅拌管路结构设计

　　在食品加工的流体预处理工段，这类带多组搅拌接口的卧式管路结构，主要承担肉汤类带颗粒流体的在线混合、均质输送任务，区别于传统立式搅拌罐的批次处理模式，该结构可直接串接在物料输送管线中，实现连续化生产流程里的边输送边搅拌，避免长距离输送过程中肉糜、骨渣等固相组分沉降分层，保障后续灌装、熬煮工序的物料组分均一性。从结构设计逻辑来看，主体采用等径直筒作为流道载体，两端配置标准法兰接口，可直接与上下游输送管线、泵组实现快装对接，无需额外定制过渡连接件，安装时仅需匹配管线的法兰孔位、公称通径即可完成装配，有效压缩现场安装的调整工作量。

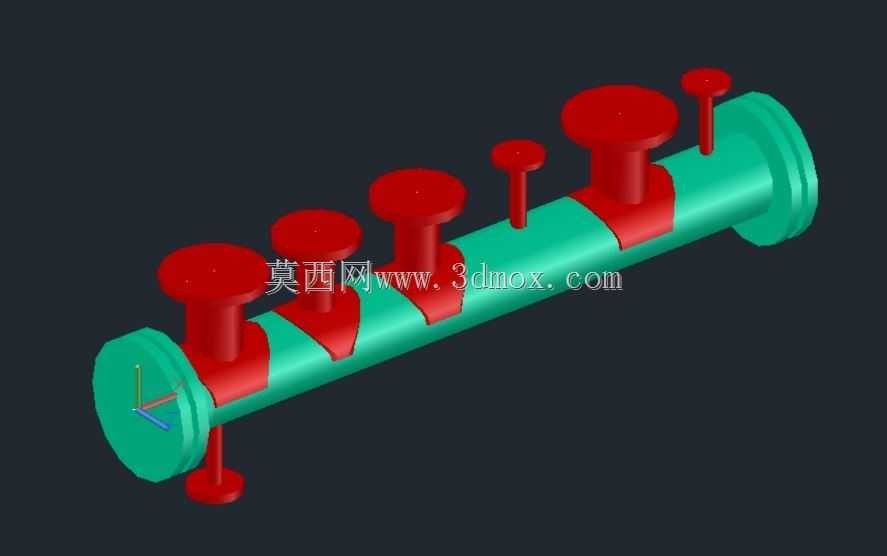

　　筒身沿轴向错落布置的多组立式接口，是为不同规格的搅拌组件预留的安装位，接口的法兰端面均做了凸台密封结构设计，可适配不同转速的桨叶搅拌组件、剪切均质头，根据实际生产中肉汤的固含量、黏度差异，可灵活选择在对应接口安装搅拌单元，比如处理高黏度带大颗粒骨汤时，可在全部接口安装大直径低转速桨叶，沿物料流动方向形成梯度搅拌流场，避免局部搅拌死角导致的物料糊化、沉积；处理低浓度清汤时，仅需间隔安装小直径高剪切头，即可满足混合均质要求，无需改动主体管路结构。

　　设计阶段充分考虑了安装边界的适配性，筒体的公称通径、法兰连接尺寸均遵循食品级管路的通用标准，整体卧式布置的重心沿筒体轴线分布，安装时仅需在筒体下方设置两处支撑鞍座即可满足承重要求，无需额外搭建复杂的支撑框架，适配现有食品加工车间的管线布局，不会过多占用车间的垂直安装空间。筒身接口的轴向间距经过流场仿真验证，相邻搅拌组件产生的流场可形成有效叠加，不会出现流场干涉导致的能耗升高问题，同时每个接口的根部都做了圆弧过渡补强，避免长期受搅拌振动影响出现焊缝开裂、应力集中的问题，筒体内部所有与物料接触的转角位置均做了圆弧钝化处理，无卫生死角，可满足食品加工设备的CIP在线清洗要求，清洗时无需拆解管路，即可通过清洗液的循环流动完成全部内壁的冲洗作业。

　　从实际使用场景来看，该结构不仅可用于肉汤类物料的输送搅拌，也可适配其他食品类流体、低黏度化工浆料的在线混合工序，通过更换不同形式的搅拌组件，即可调整混合强度，适配不同物料的处理需求。主体筒体的壁厚设计兼顾了承压能力与轻量化要求，可满足常规低压输送工况的强度要求，两端法兰的密封槽结构适配食品级硅胶密封圈，可避免物料泄漏同时防止密封件脱落污染物料。搅拌接口的高度设计统一，便于后期维护时快速拆装搅拌组件，无需调整维护工装的作业高度，日常检修时仅需将对应接口的搅拌组件拆下即可完成维护，无需排空整条管线的物料，可有效降低生产停机时间，减少物料浪费。
