立式多接口流体混合罐体结构设计

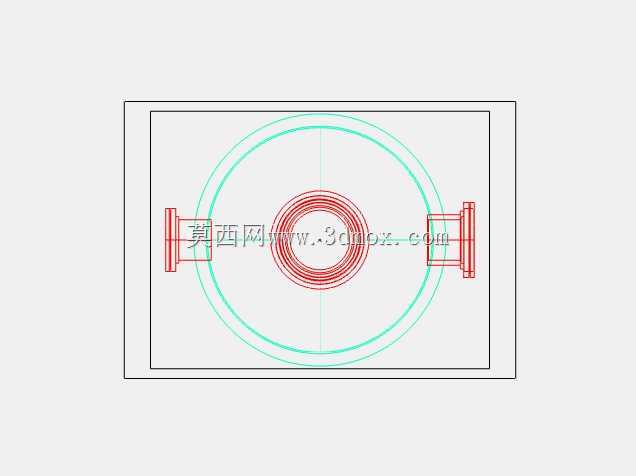

　　该立式罐体结构主要面向中小型化工配料、食品浆料调和、水处理药剂混配场景的单元作业需求，可作为成套生产流程中的中间混合、暂存单元嵌入现有产线布局，适配常压或微正压工况下的液固、液液混合工序，无需额外搭建大型钢架平台即可完成安装固定。从结构设计逻辑来看，整体采用直筒段加下锥底的经典构型，直筒段作为主要物料容纳腔，内壁预留的接口可根据实际工艺需求接入进料管、测温测压探头、清洗喷淋装置，侧部均匀分布的外伸接口采用径向直出设计，减少管路弯折带来的流阻损失，同时兼顾安装操作空间，避免相邻管路接头出现扳手操作空间不足的问题。

　　顶部伸出的立式结构为搅拌轴安装预留位，设计时将轴的安装基准面与罐体上法兰端面做同轴度约束，同轴度公差控制在0.2mm以内，可有效降低搅拌轴运转时的径向跳动量，减少轴封处的磨损概率，延长密封件更换周期。下锥底的锥角设计参考常规易流动浆料的安息角参数，选用60度锥角结构，既保证停机排料时无残料堆积死角，又不会因为锥角过小导致整体罐体高度过高，抬升设备整体重心影响安装稳定性。

　　安装边界方面，罐体底部的支撑结构采用三点均布支撑脚设计，支撑脚的安装孔位预留长圆孔调节余量，可适配现场安装基础的±15mm位置误差，降低现场基础施工的精度要求；罐体直筒段外径控制在常规车间通道通行尺寸范围内，整体运输时无需拆解即可通过标准宽度的车间防火门，减少现场二次组装的工作量。功能特性上，侧部接口采用统一的法兰连接标准，可快速对接不同管径的工艺管路，无需额外制作变径接头；罐体壁厚按照常压容器标准计算取值，在满足结构强度要求的前提下尽可能降低整体自重，减少安装基础的承重负荷。

　　设计过程中优先考虑了日常维护的便利性，上法兰采用快开式螺栓压紧结构，无需大型吊装设备即可完成开盖检修作业，内部无复杂的内嵌结构，清洗作业时可直接通过喷淋球覆盖全部内壁表面，无清洁盲区。针对不同工况的适配性，该结构预留了夹套安装的位置余量，若后续工艺需要加热或冷却，可直接在直筒段外部焊接夹套层，无需改动原有罐体的主体结构，缩短改造周期。在流场设计层面，侧部进料口的位置沿筒壁切线方向偏置15度，进料时可带动罐内液体形成自然旋流，配合顶部搅拌装置可缩短物料混合均匀的时间，降低搅拌电机的运行功率损耗。排料口设置在锥底最底端，口径大于常规进料口口径，可适配含少量固体颗粒的浆料排出，避免大颗粒物料卡滞在排料口位置造成堵塞。整体结构未设置多余的装饰性构件，所有外伸结构均服务于工艺功能需求，焊缝位置均预留了足够的探伤操作空间，可满足压力容器制造的常规检测要求，出厂前可根据实际使用需求做内壁抛光或者防腐衬里处理，适配不同腐蚀性物料的接触要求。
