立式螺旋盘管储液换热罐体结构设计

　　在化工、食品加工、民用采暖等涉及流体介质存储与温度调控的场景中，这类带外置螺旋盘管的立式储液罐体是十分常见的单元设备，很多刚接触结构设计的工程师容易把它当成普通储水罐来处理，实际在建模和选型阶段要兼顾的边界条件比常压储罐复杂不少。从结构功能上看，罐体主体承担介质存储功能，外侧缠绕的螺旋盘管属于间壁式换热结构，盘管内部通冷热媒介质，通过罐壁与罐内存储的介质完成热量交换，不需要在罐内额外布置换热管束，既减少了罐内焊缝的泄漏风险，也方便后期对盘管外壁做清洁、防腐维护，适合对卫生等级有一定要求、或者换热介质与存储介质不允许出现内漏风险的工况，比如食品行业的糖浆暂存温控、小型供暖系统的蓄热水罐、化工工段的小流量介质缓冲温控单元都能见到这类结构的应用。

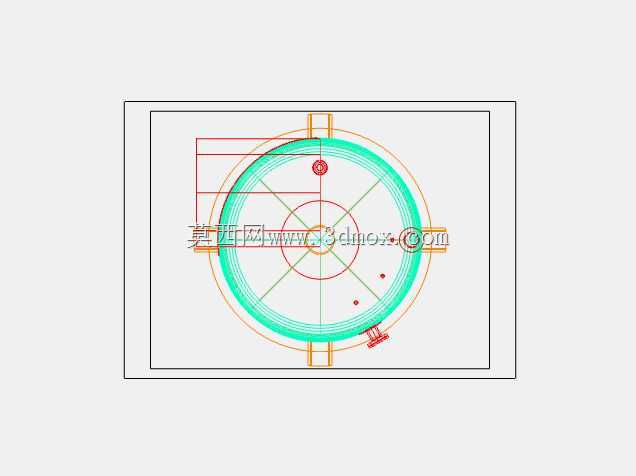

　　做三维结构设计的时候，首先要明确安装边界的约束，这类立式罐通常采用底部支脚落地安装，建模时要提前预留支脚的安装孔位尺寸，核对安装平面的承重载荷，罐体的总高度要结合车间的净空、顶部接管的操作空间来定，顶部的两个接口分别承担介质注入、排气或者仪表安装的功能，侧面斜向伸出的大口径接口是介质出料口，采用斜向布置的目的是减少罐内介质的滞留死角，避免介质长期沉积在罐底排不净，尤其是输送带少量颗粒物或者粘度偏高的介质时，这个出料角度的设计能大幅降低堵管的概率。

　　外侧的螺旋盘管设计是整个结构的核心，盘管的螺距、缠绕直径、与罐壁的贴合间隙直接影响换热效率，建模时不能直接用等距螺旋线扫掠就草草收尾，要考虑盘管与罐壁的固定方式，通常会沿盘管走向布置若干固定卡扣，避免设备运输或者运行时盘管出现位移、与罐壁脱离导致换热效率下降；盘管的进出口位置要结合现场管线的走向来布置，尽量减少管线的弯折，同时要预留盘管热胀冷缩的补偿余量，不能把盘管两端硬接在刚性管架上，否则通入高温或者低温冷媒时，盘管的热变形无法释放，很容易在焊缝位置拉裂泄漏。

　　罐体本身的壁厚设计要结合存储介质的压力、温度、腐蚀裕量来计算，顶部的端盖采用圆弧过渡的碟形或者椭圆形封头，比平盖的承压能力更好，在相同承压要求下可以做得更薄，降低整体设备重量。很多新手建模时容易忽略底部的排净结构，这类罐体的底部要做微坡设计，坡向底部的排净口，方便检修时把罐内的介质完全排空，避免残留介质长期沉积腐蚀罐壁。另外在做装配校验的时候，要核对所有外接法兰的操作空间，比如顶部的接口要预留阀门安装、扳手操作的空间，侧面出料口的法兰要考虑对接管线的支撑位置，不能让管线的重量全部压在罐体接口上，必要时要在接口附近设计额外的支撑筋板补强。这类罐体的外部盘管如果是用于冷却工况，还要考虑盘管外壁的凝水收集结构，不过在核心结构建模阶段，优先保证罐体的承压结构尺寸、盘管的换热面积参数、所有安装接口的位置精度，才能给后续的工程图输出、生产加工提供准确的三维依据，避免出现现场安装时管线对接不上、换热面积达不到设计要求的问题。
