管道用多腔亥姆霍兹消声谐振结构

　　在工业通风、给排水、暖通空调以及各类工艺流体输送管路系统中，气流脉动与管道壁面耦合产生的中低频噪声一直是现场降噪的难点，常规阻性消声材料对1000Hz以下低频段的消声量有限，且长期受气流冲刷、温湿度影响容易出现粉化脱落问题，后期维护成本较高。这款管路集成式亥姆霍兹谐振结构，正是针对管路1000Hz频段的声吸收需求设计，无需在管路上额外加装大型消声段，直接通过主管壁外接不同容积的谐振腔，利用声波在腔体内的共振耗散效应，将特定频段的声能转化为热能耗散掉，实现目标频段的精准降噪。

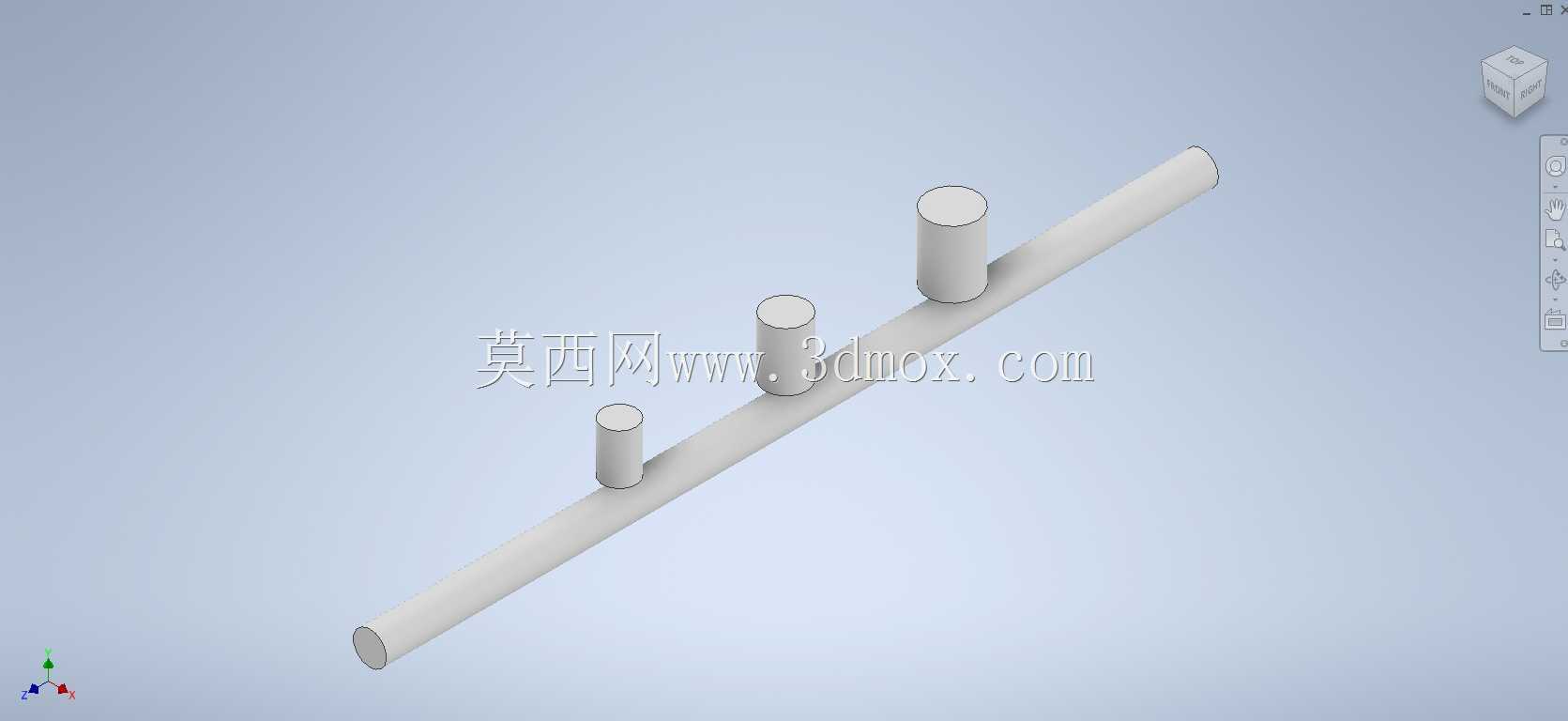

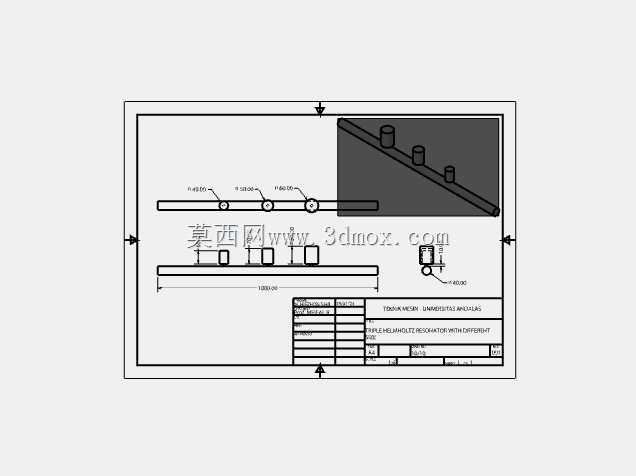

　　从结构设计逻辑来看，整个谐振组件以一根等径直管作为流体输送的主通道，主管外壁沿轴向依次布置四个高度递增的圆柱形谐振腔，每个谐振腔的底部都开设与主管内腔连通的小孔，不同高度的腔体对应不同的共振频率，通过多腔组合的方式覆盖目标消声频段，避免单腔结构消声频带过窄的问题。设计过程中首先根据目标消声频率计算每个腔体的容积与连接孔的孔径、孔长参数，四个腔体沿主管轴向等间距排布，既保证每个腔体的声学作用互不干扰，也让整体结构的流阻尽可能降低，避免谐振结构对管路内的流体输送效率造成明显影响。

　　安装边界方面，主管两端采用标准平接口设计，可直接与同管径的金属或塑料管路对接，不需要对原有管路进行大规模改造；四个圆柱形谐振腔均垂直于主管轴线布置，腔体的外径小于主管直径的二分之一，整体径向安装尺寸紧凑，不会占用过多管路周边的安装空间，适合在空间受限的厂房管廊、设备内部管路中布置。结构整体采用等壁厚设计，所有腔体与主管的连接位置都做了圆弧过渡处理，既可以降低连接处的应力集中，提升结构整体的抗振动疲劳性能，也能减少流体在连接位置的涡流产生，避免额外的流致噪声。

　　实际应用中，这类谐振结构可直接集成在风机进出口管路、水泵出口管路、空调送风管路等存在明显低频噪声的管段上，针对管路内传播的平面波进行针对性消声，相比传统的抗性消声器，其结构长度更短，重量更轻，不需要填充任何吸声材料，不存在吸声材料被气流带出污染管路介质的风险，尤其适合在洁净车间、医疗场所通风管路、食品加工流体输送管路等对介质洁净度有要求的场景使用。设计时还考虑了不同工况的适配性，谐振腔的壁厚与主管保持一致，可根据实际输送介质的压力、温度需求选择对应的工程塑料或金属材料加工，既可以采用3D打印方式快速制作样件进行声学性能测试，也可以通过焊接、注塑等方式批量生产，加工工艺灵活。

　　从声学性能实现逻辑上，不同高度的谐振腔对应不同的共振频率，当管路内传播的声波频率与某一腔体的固有频率一致时，腔体内的空气柱会产生强烈振动，通过振动过程中孔壁与空气的摩擦阻尼、空气分子间的内摩擦将声能转化为热能，四个腔体的频率依次衔接，可覆盖较宽的目标消声频段，解决了单尺寸亥姆霍兹谐振器消声频带窄、对频率偏移适应性差的问题。同时，腔体沿主管轴向排布的方式，可让声波在主管内传播过程中依次经过不同谐振腔的作用区域，逐步耗散声能，避免单腔结构在大流量工况下消声性能下降的问题。结构整体没有活动部件，不需要日常维护，安装完成后可长期稳定运行，不会出现传统消声结构因材料老化、积灰导致的消声性能衰减问题。
