工业级C形螺旋夹紧工装结构设计

在机械加工、装配维修、木工拼接、钣金定位等多类作业场景中，C形夹是普及率极高的手动夹持工具，其核心作用是在作业过程中对工件施加稳定的压紧力，避免工件出现位移、翘起、错位等问题，保障加工或装配的精度一致性。不同于大型液压、气动夹紧装置，这类手动C形夹无需外接动力源，单人即可快速操作，适配小批量加工、现场临时装夹、维修作业等灵活度要求高的场景，在五金加工、家装施工、模型制作、小型设备装配等领域都有极高的使用频率。

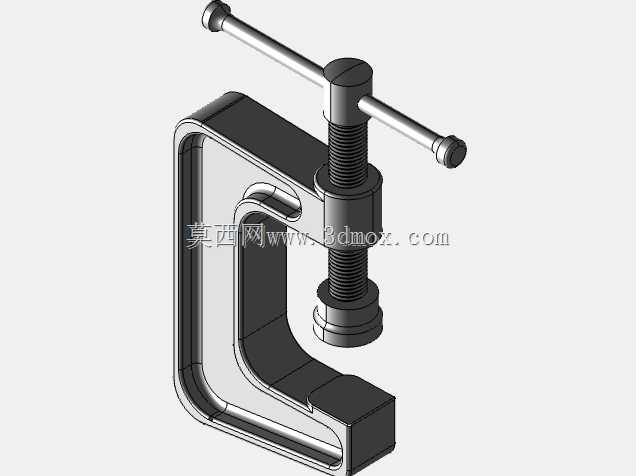

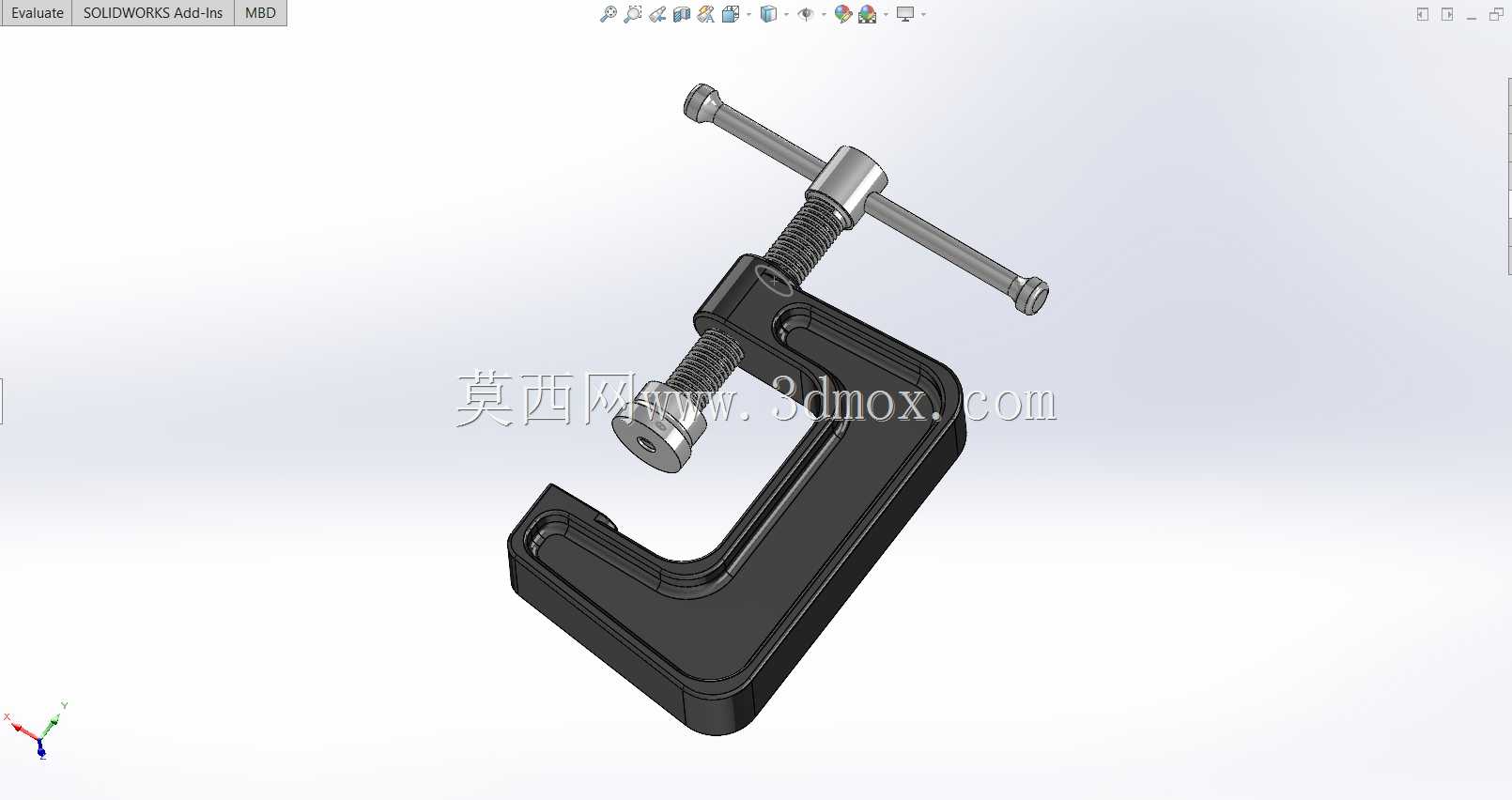

从功能特性来看，这款C形夹采用螺旋进给的施力结构，核心受力部件为C形的夹臂本体与顶部的T型旋杆螺杆组件。C形夹臂为整体式受力结构，开口侧形成连续的夹持空间，可适配不同厚度的工件夹持需求，夹臂的两个夹持端面做了平行度设计，保证压紧时受力面均匀接触，不会出现局部应力集中压伤工件表面，也避免因接触面倾斜导致夹持打滑。螺杆组件与夹臂顶部的螺纹孔配合，通过旋转T型旋杆带动螺杆轴向进给，螺杆底端的压头与螺杆做了可相对转动的结构设计，当压头接触工件表面后，继续旋转旋杆时压头不会随螺杆同步转动，避免压头旋转摩擦刮花工件表面，同时能将螺杆的旋转力矩稳定转化为轴向的压紧力，操作人员可通过控制旋杆的旋转圈数调整夹紧力大小，适配不同材质、不同夹持要求的工件。

在设计思路上，这款C形夹优先保障结构的受力合理性，C形夹臂的截面采用变厚度设计，在应力集中的弯折区域做了加厚过渡与圆角处理，避免夹持受力时弯折处出现应力断裂，夹臂整体的弧度经过受力校核，保证最大开口状态下夹持额定负载时，夹臂的变形量控制在弹性范围内，不会出现永久塑性变形导致夹臂报废。T型旋杆的长度经过力矩匹配设计，既保证操作人员徒手旋转时能获得足够的力矩输出，达到所需的夹紧力，又不会因旋杆过长导致操作时磕碰周边物件，旋杆两端做了圆滑处理，避免操作时划伤手部。螺杆的螺纹采用梯形传动螺纹，相比普通三角螺纹，传动效率更高，耐磨性更好，长期反复使用也不会因螺纹磨损出现进给间隙过大、夹紧力不足的问题，螺纹配合处预留了合理的配合间隙，即使在有少量粉尘、铁屑的作业环境中，也不会出现螺杆卡滞无法转动的问题。

从安装与使用边界来看，这款C形夹为独立手动工具，无需额外固定安装，使用时仅需将夹臂开口对准待夹持工件，旋转T型旋杆使压头与夹臂下端的支撑面共同夹紧工件即可。其夹持开口范围由C形臂的开口深度与螺杆的最大进给行程共同决定，使用时需注意待夹持工件的总厚度不能超过夹臂最大开口量，工件的伸入深度不能超过夹臂的喉深，避免因夹持位置超出受力范围导致夹臂变形断裂。夹持过程中需根据工件材质调整夹紧力，针对木质、塑料等软质工件，不可过度旋紧旋杆，避免压痕甚至压裂工件；针对金属工件的切削加工作业，需确认夹紧力足够抵消切削力带来的工件位移，必要时可配合防滑垫使用提升夹持稳定性。日常存放时需定期在螺杆螺纹处涂抹少量润滑脂，避免螺纹锈蚀导致进给卡滞，若长期在潮湿环境使用后，需擦拭干净夹臂表面的水渍，避免生锈影响结构强度与外观。

在实际工程应用中，这类C形夹常被用于焊接作业时的钣金件定位，将多块待焊接的钣金件夹紧对齐后再进行施焊，避免焊接过程中工件受热变形移位；也常用于胶粘作业的压合固定，比如板材拼接、饰面板粘贴时，用C形夹施加持续的压力，等待胶粘剂固化过程中工件不会开缝错位；在小型零件的钻削、打磨作业中，也可使用C形夹将工件夹持固定在工作台面上，替代台虎钳完成小型工件的装夹，尤其适合形状不规则、台虎钳无法稳定夹持的工件，灵活度远高于固定式装夹工具。
