水泥厂石灰石回收用桥式取料机锯片结构

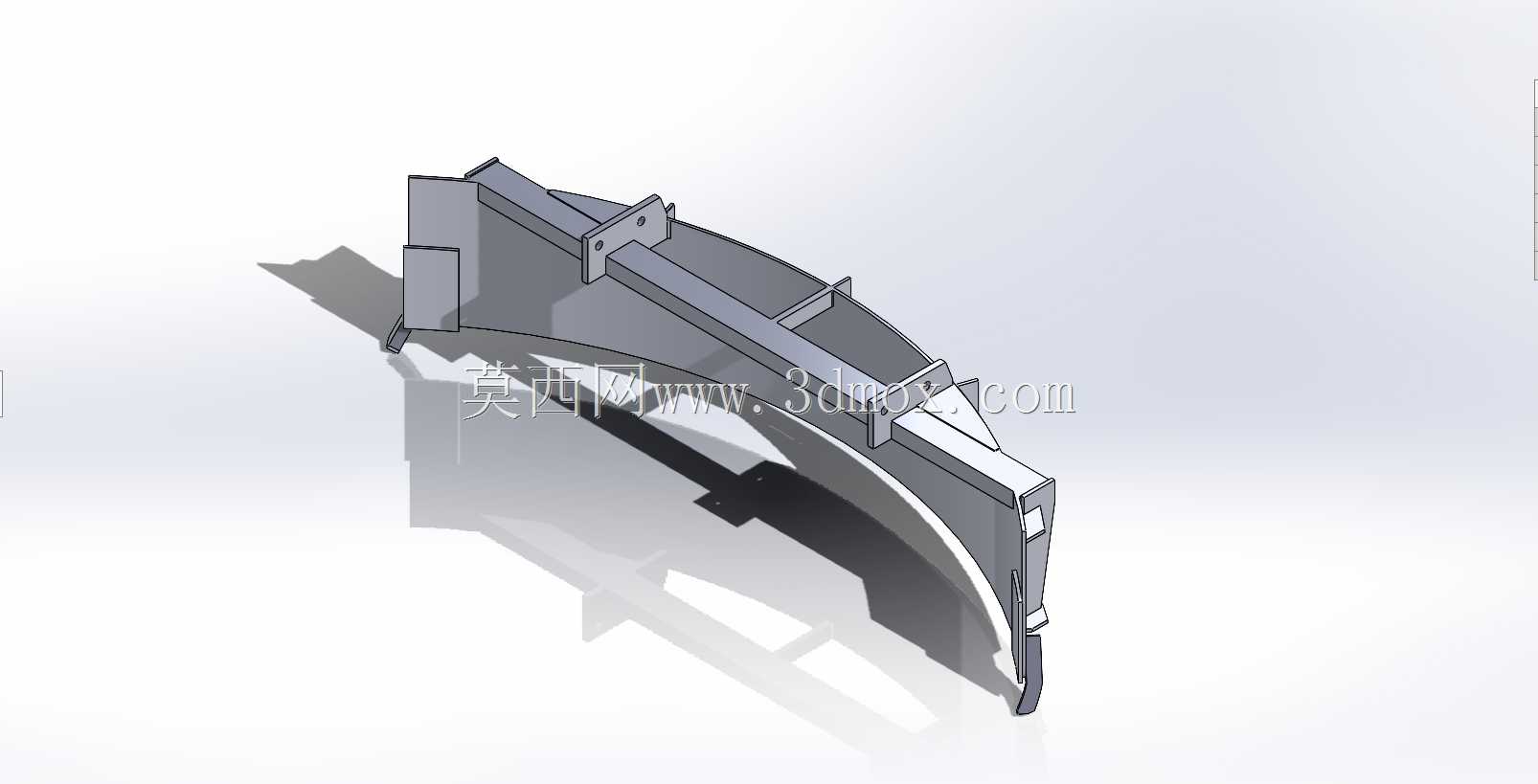

　　在干法水泥生产线的原料预处理工段，石灰石作为核心钙质原料，其均化与回收环节的设备可靠性直接决定整条产线的连续运转效率，本次呈现的弧形构件正是桥式取料机上直接接触物料的核心作业部件——石灰石锯片，区别于常规刮板式取料结构，这种带弧形刃口的锯片式设计专门针对水泥厂堆场中结块、粒度不均的石灰石物料，尤其是长期堆存后表层板结的石灰石料堆，能在桥架往复行走的过程中完成对板结料层的切削、扒取，避免传统刮板遇到硬结块时出现的卡滞、跳齿甚至结构变形问题。

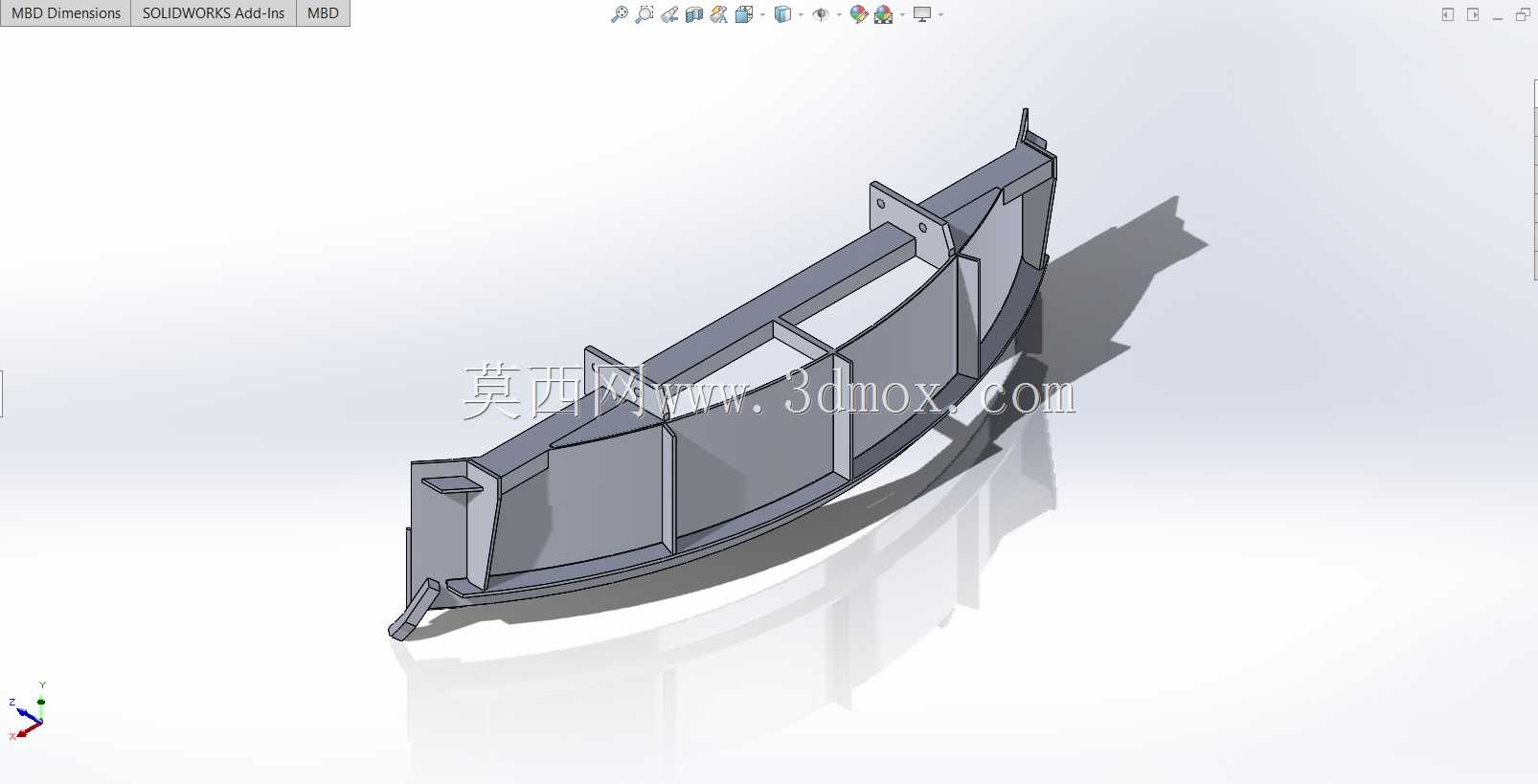

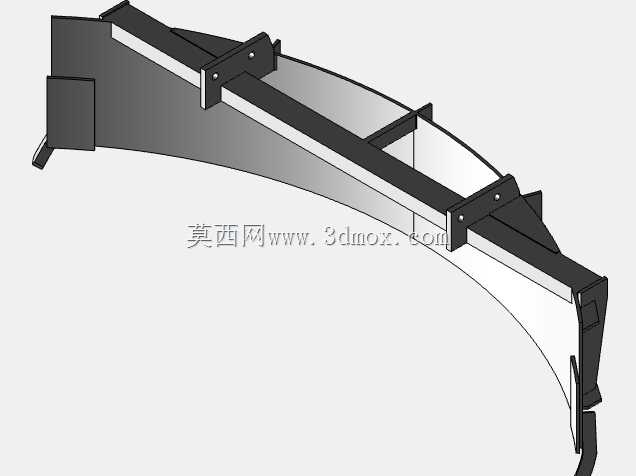

　　从结构形态来看，该部件整体采用大弧度弯板作为主体承载框架，弧度走向完全匹配桥式取料机料耙的摆动轨迹，作业时锯片随料耙沿料堆斜面做弧形进给，刃口段均匀分布的加强筋板并非冗余设计，而是经过现场工况反复校核的受力强化结构：石灰石物料硬度高、磨蚀性强，取料过程中锯片不仅要承受垂直于刃口的切削冲击力，还要承受物料沿板面滑动带来的持续磨耗，沿弯板走向间隔布置的竖向筋板，一方面能提升整体截面的抗弯模量，避免大跨度结构在满负荷取料时出现板面下挠变形，另一方面筋板突出板面的结构能在切削时对大块物料起到初步破碎作用，减少后续输送环节大块卡堵的概率。

　　部件两端的安装支座采用带定位止口的法兰式结构，安装时无需反复调校同轴度，止口与料耙主梁的安装槽配合后，能抵消取料过程中产生的横向剪切力，避免连接螺栓长期受交变载荷出现疲劳断裂；支座上的螺栓孔采用长圆孔设计，预留了3-5mm的磨损补偿调整量，当锯片刃口出现均匀磨耗后，可通过调整安装位置补偿磨损量，延长部件的整体使用寿命，无需过早整体更换。从安装边界来看，该锯片的整体弧度半径适配主流中型桥式取料机的料耙摆动半径，安装后刃口与料堆斜面的初始接触角保持在12-15度区间，这个角度区间是经过大量现场实测得出的最优切削角度：角度过小会导致刃口滑擦料堆无法有效切入板结层，角度过大则会使切削阻力陡增，增加驱动系统的负载甚至触发过载保护。

　　板面的镂空结构并非为了减重而随意开设，每一处镂空的位置都经过受力仿真优化，避开了弯矩与剪力最大的应力集中区域，镂空部分能减少取料过程中物料在板面的粘附，尤其是在雨季石灰石物料含水率较高时，能大幅降低湿料粘板带来的额外负载，同时减少人工清理粘料的作业频次。在实际作业场景中，这类锯片通常成组安装在桥式取料机的料耙横梁上，相邻锯片的刃口存在少量重叠覆盖，避免取料过程中出现料垄残留，保证料堆端面取料平整，为后续的物料均化提供稳定的取料流量；区别于普通取料刮板的平面接触形式，锯片的刃口采用窄边接触设计，切入板结料层时的线压力更高，无需额外增加配重就能轻松切入200-300mm厚的板结料层，对于水泥厂堆场中经过长期压实、甚至出现表层钙化结壳的石灰石料堆，这种结构的取料效率比传统刮板结构高出40%以上，同时设备运行时的冲击振动更小，能有效延长桥架行走轮、导轨以及驱动减速机的使用寿命。设计过程中针对水泥厂现场粉尘大、润滑维护不便的特点，整个锯片结构没有设置需要日常润滑的活动节点，所有连接位置均采用刚性焊接+螺栓紧固的形式，日常巡检仅需检查螺栓紧固状态与刃口磨损量即可，大幅降低了一线运维人员的工作量；主体板材选用低合金耐磨结构钢，刃口部位可根据实际磨耗情况堆焊耐磨层，无需整体更换耐磨件，兼顾了结构强度与后期维护成本。
