蒸汽机十字头传动连接结构

　　在往复式动力机械的传动链路里，十字头是衔接活塞侧直线往复动作与连杆侧摆动动作的核心中间构件，这款蒸汽机十字头结构，正是针对小型蒸汽机的动力传递需求完成的结构设计，能够在高温、带润滑介质的工作环境下长期稳定运行，解决活塞杆与连杆直接铰接带来的侧向力磨损问题。从实际应用场景来看，这类十字头结构多用于小功率卧式蒸汽机、教学演示用蒸汽动力装置，也可作为同结构往复泵、往复式压缩机的十字头设计参考，在需要将直线往复运动转化为曲轴旋转运动的动力机构中，十字头始终承担着导向、传力、运动形式转换衔接的关键作用，其工作状态直接决定整个动力机构的运行平稳性与部件磨损速率。

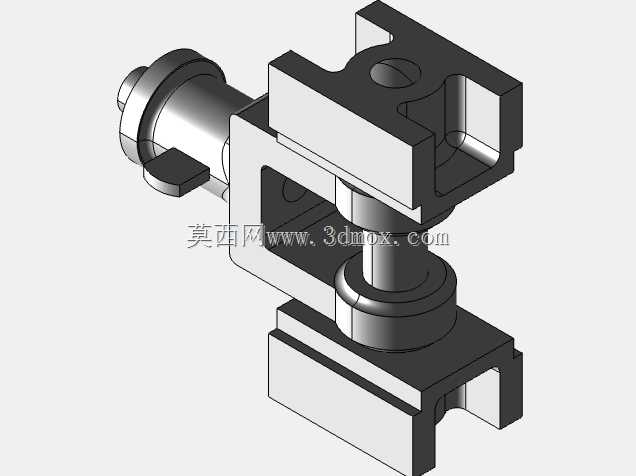

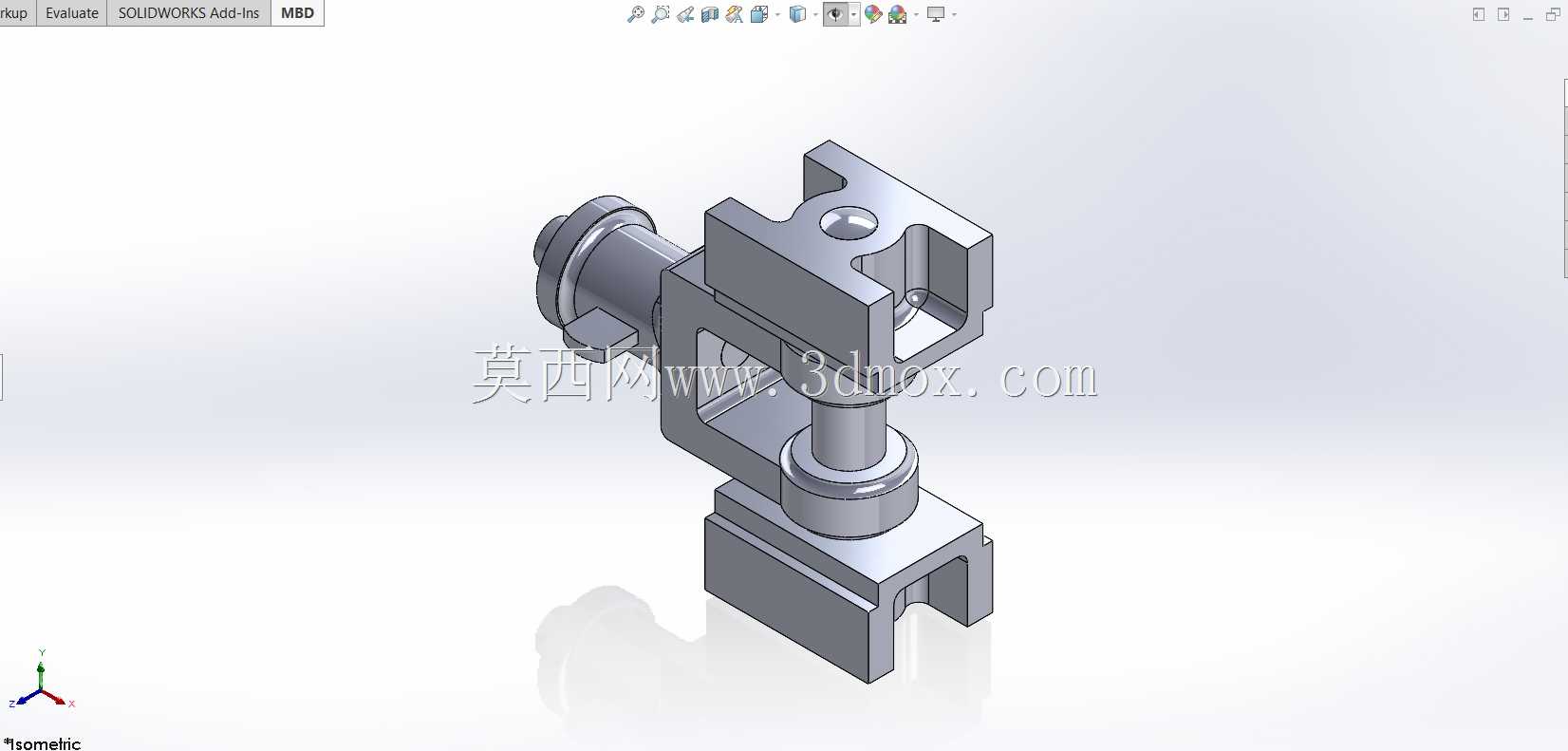

　　从功能特性上看，该十字头采用分体式装配结构，上部设置带销轴孔的叉形连接端，用于与连杆小头端完成铰接，可承受连杆摆动过程中传递的交变拉压载荷；中部为导向柱结构，与机身滑道配合实现直线往复运动的导向约束，避免活塞杆承受侧向弯矩，从根源上降低活塞杆的弯曲变形风险与密封件的偏磨概率；下部设置活塞杆连接卡槽，通过锁紧结构与活塞杆端部完成刚性连接，保证活塞的直线推力能够无偏载地传递到十字头本体。整个结构的受力路径经过优化，活塞传递的轴向推力经下部连接座传导至中部导向段，再通过上部叉形铰接点传递给连杆，所有受力截面均做了圆角过渡处理，避免应力集中导致的部件疲劳失效，铰接孔位置预留了润滑介质通道，可在运行过程中持续为铰接销轴提供润滑，降低转动副的摩擦磨损。

　　设计思路上，这款十字头没有采用传统一体式铸造成型结构，而是采用多零件装配的形式，上部叉形架、中部导向轴、下部连接座均可单独拆卸更换，在某一部位出现磨损超限后无需更换整个十字头总成，大幅降低后期维护成本。导向段的外径尺寸与滑道内径采用间隙配合设计，配合间隙控制在合理范围内，既保证往复运动过程中不会出现卡滞，也能避免间隙过大导致的运动横向冲击，导向段表面设计有环形油槽，可存储少量润滑油，在往复运动过程中形成均匀油膜，降低导向面的摩擦系数。上部叉形架的铰接孔同轴度公差控制在较高精度等级，保证连杆销轴装入后不会出现偏斜，避免连杆摆动过程中出现附加弯矩；下部活塞杆连接槽的对称度与中部导向轴的轴线保持严格对齐，保证活塞杆的推力始终沿轴线方向传递，不会对十字头产生偏载力矩。

　　从安装边界与尺寸适配来看，该十字头的整体轴向长度适配小型蒸汽机的滑道行程范围，中部导向段的长度满足全行程范围内始终与滑道保持足够的配合接触长度，不会出现运动到行程端点时导向段脱出滑道的问题；上部叉形架的开口宽度适配对应规格的连杆小头厚度，铰接孔直径与标准连杆销轴尺寸匹配，可直接选用标准销轴完成装配；下部连接卡槽的尺寸与对应直径的活塞杆端部适配，锁紧结构的安装位置不会与活塞杆密封结构产生干涉，整个十字头装入机身后，其运动轨迹的直线度与活塞、活塞杆的运动轴线完全重合，安装时仅需调整导向段与滑道的配合间隙，无需额外做复杂的对中调整。在实际运行过程中，十字头承受的载荷随曲轴转角周期性变化，在上止点、下止点位置载荷方向出现换向时，结构的刚性足够保证不会出现明显的弹性变形，避免换向冲击带来的运行异响与部件损耗，铰接位置的润滑结构可保证在长期连续运行状态下，销轴与衬套的磨损速率控制在允许范围内，延长整个动力机构的大修周期。
