往复式动力传动十字头装配结构

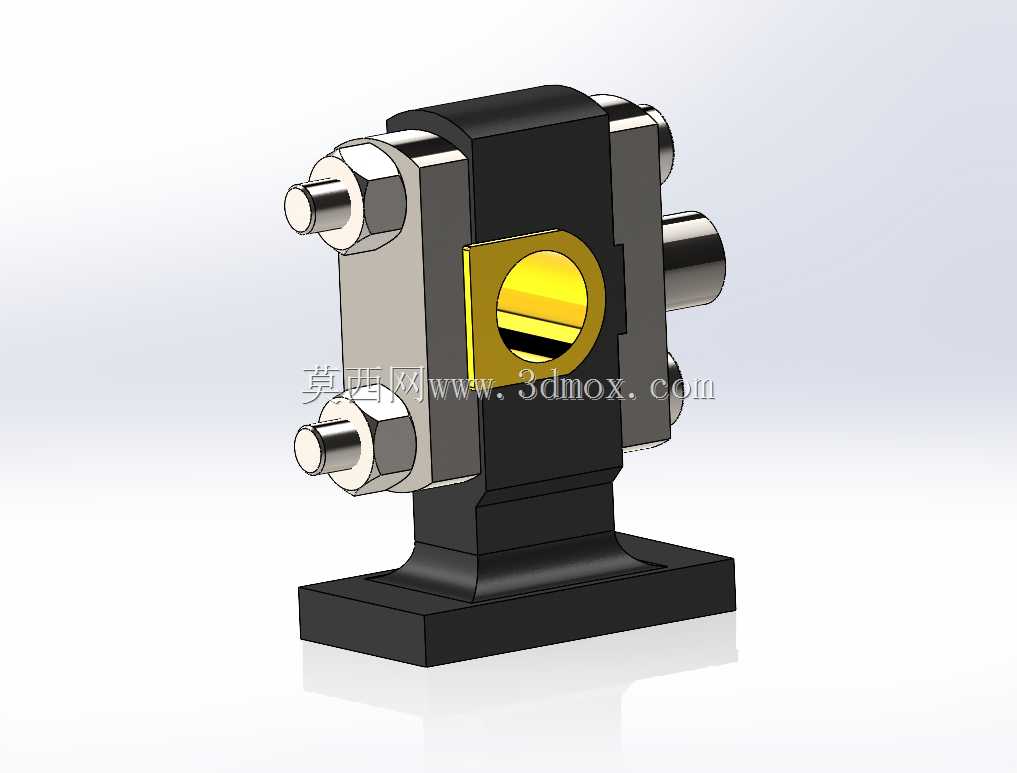

　　在往复式压缩机、柱塞泵、蒸汽机这类依靠直线往复动作完成介质输送或能量转换的设备中，十字头是连接侧向往复运动部件与传动连杆的核心中间构件，它的核心作用是把连杆传递的摆动动力转化为严格沿直线轨迹的往复推力，同时承担侧向力的承载与导向功能，避免活塞杆这类做直线运动的部件承受额外的径向弯矩，从根源上降低密封件、活塞杆的偏磨损耗。这套十字头装配结构采用分体式组合设计，主体承载部分采用上下对称的安装基座，基座底部为平整的矩形安装面，安装时可通过螺栓紧固在设备的机身滑道基准面上，安装面的平面度公差需要控制在0.02mm以内，保证十字头往复运动的直线度基准不出现偏移。

　　十字头的主体滑履部分为矩形截面结构，两侧的滑动面与设备机身的滑道内壁采用间隙配合，单边配合间隙控制在0.15-0.25mm之间，既可以保证滑动过程中不会出现卡滞，也能避免间隙过大导致的运动轨迹偏斜，滑履表面可根据实际工况镶嵌巴氏合金或者填充聚四氟乙烯的耐磨层，降低长期往复滑动的磨损速率。十字头的中部设置有贯穿的销轴安装孔，孔内装配十字头销，用来连接连杆小头端，销轴与销孔之间采用过渡配合，两端通过锁紧螺母和止动垫片进行轴向固定，防止设备运行过程中销轴出现轴向窜动脱落，销轴的表面做淬火处理，硬度达到HRC55-60，保证铰接转动位置的耐磨性能。

　　十字头朝向活塞杆的一端设置有专用的连接法兰结构，通过螺纹或者法兰螺栓与活塞杆端部进行刚性连接，连接位置设置有锁紧防松结构，避免长期往复交变载荷下连接位置出现松动。十字头的侧向设置有润滑油注油通道，通道连通销轴铰接位置与两侧滑履的滑动面，设备运行时可通过压力润滑系统将润滑油输送到各个摩擦副表面，形成稳定的油膜降低摩擦阻力，减少运动过程中的温升与磨损。设计这套装配结构时，首先需要根据设备的额定往复推力计算十字头主体的结构强度，保证在最大冲击载荷下主体不会出现塑性变形，滑履的比压需要控制在耐磨材料的许用比压范围内，避免出现润滑失效导致的烧瓦故障。

　　安装边界方面，整套十字头装配的总高度需要匹配设备滑道的中心高，底部安装孔的跨距要对应机身上的安装螺纹孔位置，两侧滑履的间距要和滑道的内侧宽度适配，十字头销的直径需要和连杆小头的轴瓦内径匹配，活塞杆连接端的螺纹规格或者法兰螺栓孔分布要和对应活塞杆的连接尺寸一致，避免出现装配干涉。实际应用场景中，这类十字头结构广泛应用在中小型往复泵、空气压缩机、小型蒸汽机的动力端，运行过程中十字头沿滑道做高频往复直线运动，侧向力通过滑履均匀传递到机身上，不会让活塞杆承受径向力，有效延长活塞杆密封填料的使用寿命，降低设备的运维频次。结构拆分上，整套装配包含十字头主体、十字头销、两侧锁紧螺母、底部安装基座、活塞杆连接端盖几个主要部件，各个部件之间的装配公差经过严格匹配，组装后十字头销的转动灵活无卡滞，滑履表面与滑道的接触面积需要达到总面积的70%以上，保证受力均匀。在建模过程中，各个配合面的公差配合、倒角退刀槽等工艺结构都做了完整还原，能够直接用于装配干涉检查、运动仿真验证，也可以作为同类产品设计的参考原型，帮助设计人员快速完成十字头部件的结构选型与尺寸匹配，减少重复建模的工作量。
