SAI GM1系列电动机三维结构数模

　　在小型工业传动、自动化设备动力配套、精密工位驱动的场景里，这类紧凑型电动机的结构适配性一直是结构选型阶段的核心考量点，不同于大功率工业电机的冗余设计，SAI GM1系列的结构设计完全围绕小空间安装、高扭矩密度输出的需求展开。从三维数模的结构细节来看，电机本体采用一体化铸铝壳体的设计思路，壳体外侧的多道径向散热筋并非装饰结构，而是根据小功率电机持续运行时的热流分布做的定向排布，既可以在自然对流环境下带走绕组产生的热量，也能在配套风冷罩时引导气流沿轴向流通，避免局部热点堆积在绕组端部。

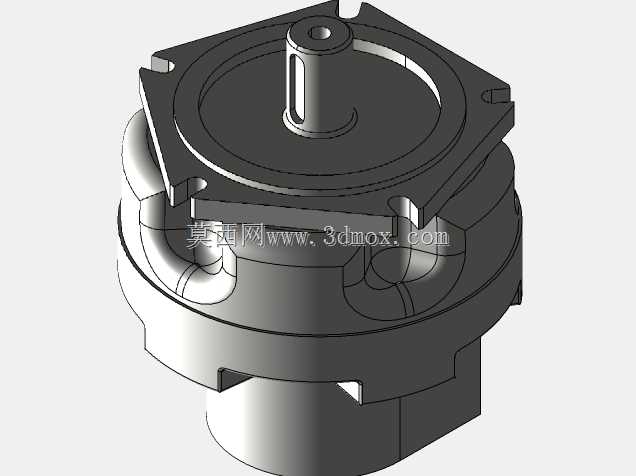

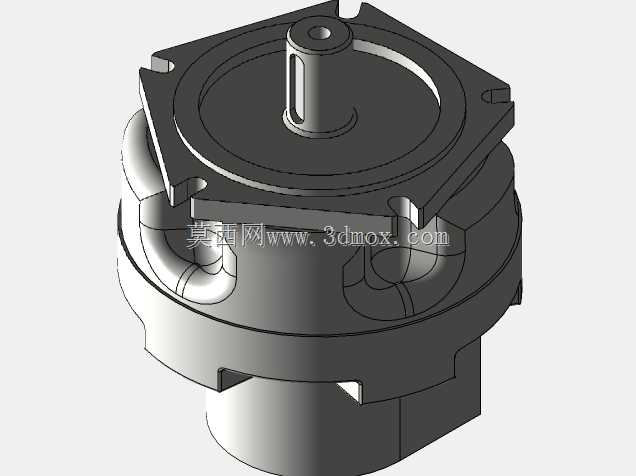

　　输出端的连接结构采用了双定位面设计，轴伸端的扁方结构与端面定位销配合，能够在配套齿轮、同步带轮或者联轴器时消除径向间隙，避免正反转切换时的传动回差，这一点在精密送料工位、小型回转工作台的驱动场景中尤为关键，很多小电机在频繁正反转工况下出现的定位不准问题，本质就是输出连接的定位结构设计不足，没有预留足够的防转限位。从安装边界来看，这款电机的安装法兰采用了止口配合的标准接口，法兰上的安装孔位做了沉头处理，能够让安装螺栓完全沉入法兰平面，不会突出壳体表面占用额外的安装空间，这对于安装空间局促的小型自动化设备来说非常重要，很多设计人员在选型时容易忽略螺栓头的突出量，导致装配时电机与周边结构件发生干涉，不得不额外加工让位槽，既增加加工成本也影响结构强度。

　　电机尾部的端盖集成了接线端子的安装位，接线腔的朝向可以根据安装需求做90度旋转调整，能够适配不同方向的走线需求，避免线缆过度弯折导致的绝缘层破损，在设备布线空间紧张的场景下，这种可调整的接线方向能够大幅降低布线难度，减少线缆的折弯半径要求。从内部结构的建模逻辑来看，定子与壳体的配合采用了过盈配合加定位销的双重固定方式，能够避免电机在启停冲击下定子出现周向转动，转子部分的动平衡结构在数模上预留了平衡块的安装槽，实际生产时可以根据动平衡测试的结果在对应位置加装平衡块，降低高速运行时的振动值。

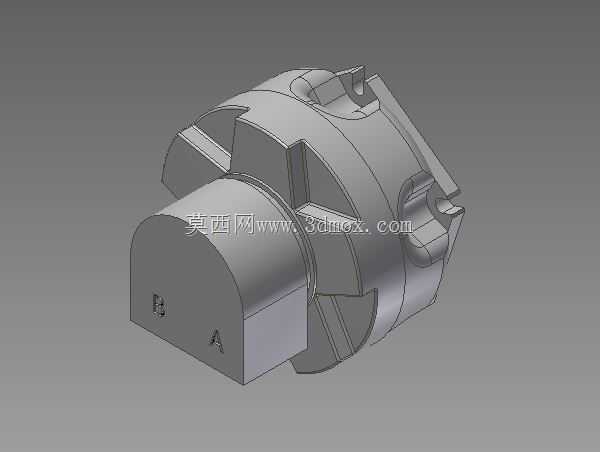

　　这款电机的轴向尺寸做了严格的控制，相较于同功率的普通异步电机，轴向长度缩短了近三分之一，能够直接安装在设备的狭窄腔体内，不需要额外预留安装让位空间，在小型输送线、包装设备的驱动工位、医疗设备的精密传动场景中，这种紧凑的尺寸优势能够大幅降低设备的整体体积。另外，电机壳体上的两个标识位A、B并非随意标注，而是对应绕组的接线相序，在装配时可以直接根据标识快速完成接线，不需要额外查找接线图，减少装配时的接线错误率，输出轴的轴肩位置做了圆角过渡处理，能够避免应力集中导致的轴断裂问题，在频繁启停、带载启动的工况下，这种圆角过渡的结构能够大幅提升轴的疲劳强度，延长使用寿命。从建模的细节来看，所有的配合面都做了公差带的预留，壳体与端盖的配合面、轴承室的安装位、轴伸的配合面都按照机械加工的公差要求做了尺寸标注，能够直接导出工程图用于生产加工，不需要二次调整尺寸，对于结构设计人员来说，这种参数化的数模可以直接导入装配体中做干涉检查，模拟实际运行时的运动轨迹，验证电机与周边传动部件的配合间隙，提前发现设计中存在的干涉问题，减少样机试制阶段的修改次数。
