SAI GM5A系列轴向柱塞液压电机结构

　　在中小功率液压传动系统的选型匹配环节，这类轴向配流的低速大扭矩液压电机常被用作执行端的直接动力输出部件，省去了传统方案中减速机的中间传动环节，在工程机械的回转机构、小型农机的行走驱动、轻工设备的间歇传动工位都能见到同结构产品的应用。不同于普通异步电机依靠电磁感应输出扭矩的原理，这类液压电机依靠高压油液作用在柱塞端面产生切向力，直接驱动输出轴旋转，可在极低转速下稳定输出大扭矩，启动效率比同功率等级的电机减速机组合高出15%左右，同时具备过载保护能力，当负载超过系统溢流阀设定压力时，油液会直接溢流，不会出现电机堵转烧损的问题。

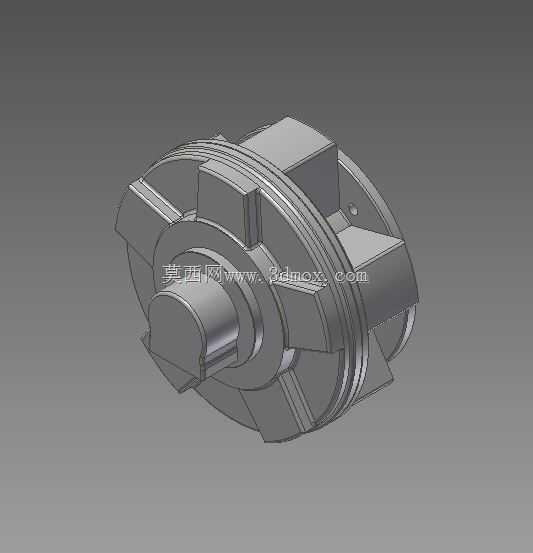

　　从三维结构的设计逻辑来看，该模型完整还原了产品的核心装配关系：前端的输出轴采用渐开线花键结构，可直接与工作机构的连接盘啮合，避免平键连接在频繁正反转工况下的键槽挤压变形问题；壳体部分采用分块式铸造结构，五个径向均匀分布的柱塞缸体与壳体一体化铸造成型，减少了分体式缸体的密封泄漏点，同时五个柱塞的径向对称布局可抵消大部分径向液压力，降低输出轴的轴承径向载荷，延长轴承使用寿命。配流盘设置在壳体后端，采用端面配流结构，配流盘上的高低压油槽角度经过匹配计算，可在柱塞往复运动的过程中精准完成吸油、压油的配流切换，减少困油现象带来的压力脉动与噪音。

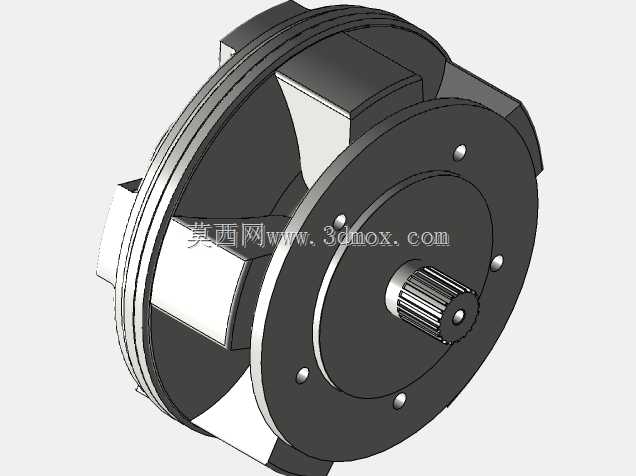

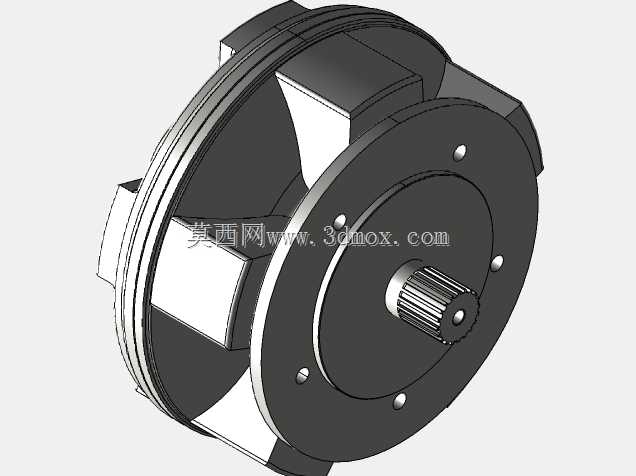

　　安装边界方面，该系列电机采用前端法兰安装形式，法兰端面上的四个安装凸台呈十字对称分布，安装孔为通孔设计，可直接穿过螺栓固定在设备的安装立板上，安装止口的尺寸公差按照H7级精度设计，可保证输出轴与被驱动部件的同轴度要求，避免偏心带来的附加载荷。输出轴的轴伸长度经过优化，既可以满足标准联轴器的安装需求，也预留了直接安装小直径齿轮、链轮的空间，无需额外加装轴套。壳体侧面预留了两个标准油口，分别为进油口与回油口，油口采用公制细牙螺纹连接，可直接匹配常规液压系统的高压胶管接头，无需额外加装转换接头。

　　在实际工况适配中，该结构的液压电机可适配矿物型液压油、水乙二醇等多种工作介质，可在有防爆要求的井下、化工车间等场景使用，不会像电动设备那样产生电火花风险。结构上的密封件全部采用轴向压紧形式，没有径向动密封的磨损问题，日常维护仅需定期更换前端轴封即可，维护成本远低于同功率的电机减速机传动方案。建模过程中对柱塞与缸体的配合间隙、配流盘与缸体端面的贴合度都做了细节还原，可直接用于液压系统的装配干涉检查、管路布局模拟，也可作为液压传动教学的演示模型，帮助设计人员直观理解径向柱塞液压电机的工作原理与装配关系。在进行设备布局设计时，可直接调用该模型核对安装空间，其径向最大尺寸为缸体外径，轴向尺寸从法兰安装面到输出轴端面的距离为总安装长度，无需额外预留尾部的散热空间，整体结构紧凑，适合安装空间受限的紧凑型设备使用。
