SAI GM4系列工业驱动电机结构设计

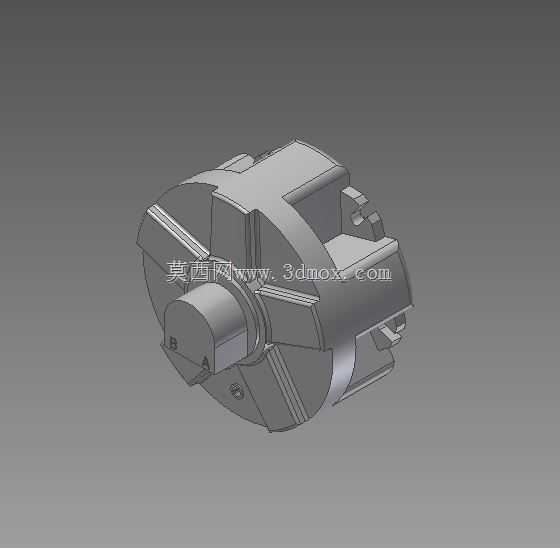

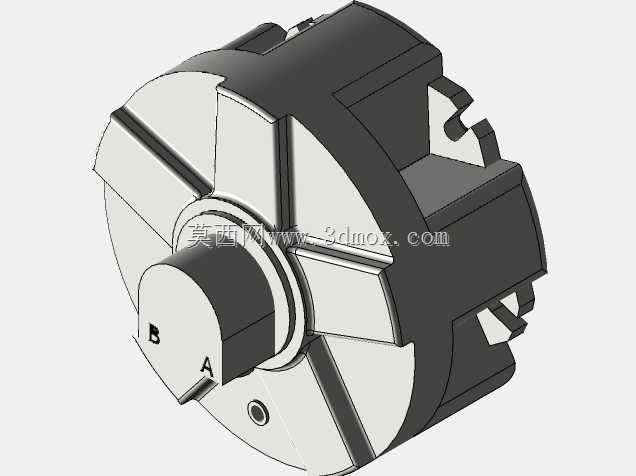

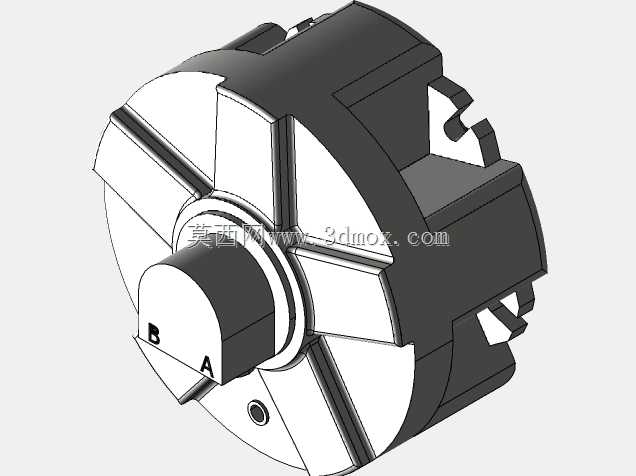

　　这款SAI GM4系列电机的三维结构设计，核心围绕低速大扭矩液压驱动场景的实际装机需求展开，在做结构拆解建模时，首先要匹配的是工程机械、重型自动化输送线、机床辅助进给单元这类对输出扭矩稳定性要求极高的工况，这类场景里电机往往要在带载状态下频繁启停，不能出现输出轴窜动、密封件渗漏、安装对位偏差的问题，所以建模阶段就把安装配合面的公差基准、输出轴的受力载荷路径做了前置校核。从实际用途来看，这款电机属于轴向配流的摆线类液压驱动单元，和普通伺服电机不同，它不需要搭配额外的减速箱就能直接输出大扭矩，适合安装在空间紧凑、无法布置多级传动结构的设备位置，比如小型挖掘机的回转机构、自动化仓储堆垛机的行走轮驱动、农用机械的割台调节单元，这些场景的安装空间往往被其他结构件挤压，没有多余位置放减速机构，电机本体直接集成输出轴的设计就能大幅压缩安装边界。

　　做结构设计的时候，首先确定的是输出轴的伸出行程和轴径参数，输出端做了双平键的连接结构，键槽的位置对称度控制在0.02mm以内，避免带载转动时出现键侧受力不均导致的滚键问题，轴端的密封槽采用了双唇口密封圈的安装位，能同时阻挡外部粉尘、切削液进入电机内腔，也能防止内部液压油渗漏，在有切削液喷淋的机床工位、多粉尘的建材输送场景下，这种密封结构能大幅降低维护频次。电机本体的外壳采用了多棱面的周向结构，不是常规的圆形外壳，这种设计一方面是增加外壳的散热面积，液压油在内部循环做功时产生的热量能通过棱面快速散出，另一方面是安装时可以通过棱面做周向防转，不需要额外加工定位销孔，只要把外壳卡在安装支架的对应卡槽里，就能避免电机工作时本体跟转。

　　建模时特意把进出油口的位置做了对称布局设计，用户可以根据实际布管方向选择左侧或者右侧接油，不需要额外更改安装座的结构，油口的连接螺纹采用了通用的公制细牙螺纹，和市面上常规的液压油管接头完全匹配，不需要做转接头定制。安装法兰的尺寸做了通用化设计，止口的直径、安装孔的孔距都和同功率等级的常规液压电机保持一致，用户做设备升级替换时，不需要重新加工安装板，直接对位锁付螺丝就能完成装机，能大幅降低设备改造的成本和周期。内部的转子摆线副结构做了等壁厚的优化，定子和转子的啮合间隙控制在0.015mm以内，既保证转动时的容积效率，又不会因为间隙过小出现卡滞，在低温环境下液压油粘度升高时，也能顺利启动，不会出现闷车的问题。

　　端盖的连接螺丝采用了内六角圆柱头螺丝，沉孔深度刚好能把螺丝头完全埋入端盖平面，不会突出外壳表面，避免安装时和周边结构件产生干涉。输出轴的轴向窜动量控制在0.1mm以内，带载正反转切换时不会出现明显的冲击间隙，适合用在需要频繁正反转的驱动工位，比如自动化生产线的翻转机构、包装设备的推料单元，能保证动作的位置精度。在做安装边界校核时，把电机的最大外轮廓尺寸、安装孔的位置公差、输出轴的同轴度要求都做了参数化关联，用户在做整机装配时，可以直接调用这个模型做干涉检查，不需要重新测量尺寸，能缩短整机设计的周期。另外电机的泄油口位置设置在壳体的最上端，安装时只要保证泄油口朝上，就能保证内部的泄漏油顺利排出，不会出现轴封承压导致的渗漏问题，这个细节在建模时做了明确的结构标识，避免用户安装时方向错误导致的密封失效。整体结构没有多余的装饰性设计，所有的外形结构都是为了满足功能、安装、散热、维护的实际需求，没有为了外观好看增加不必要的曲面结构，加工时所有的外形面都可以通过常规的数控车、加工中心工序完成，不需要特殊的五轴加工工艺，能有效控制零件的加工成本，适合批量生产配套。
