卧式承压储热锅炉结构三维设计

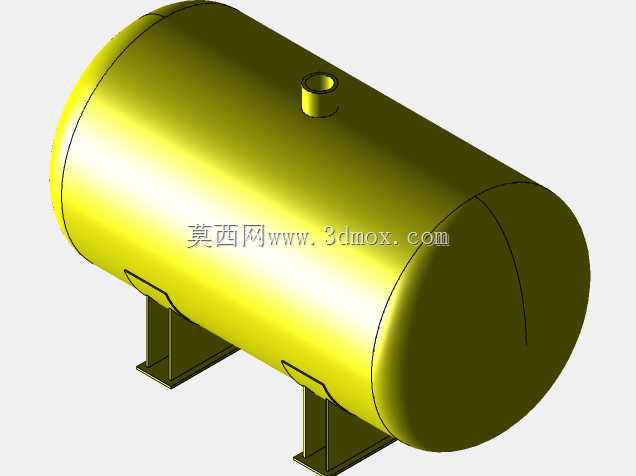

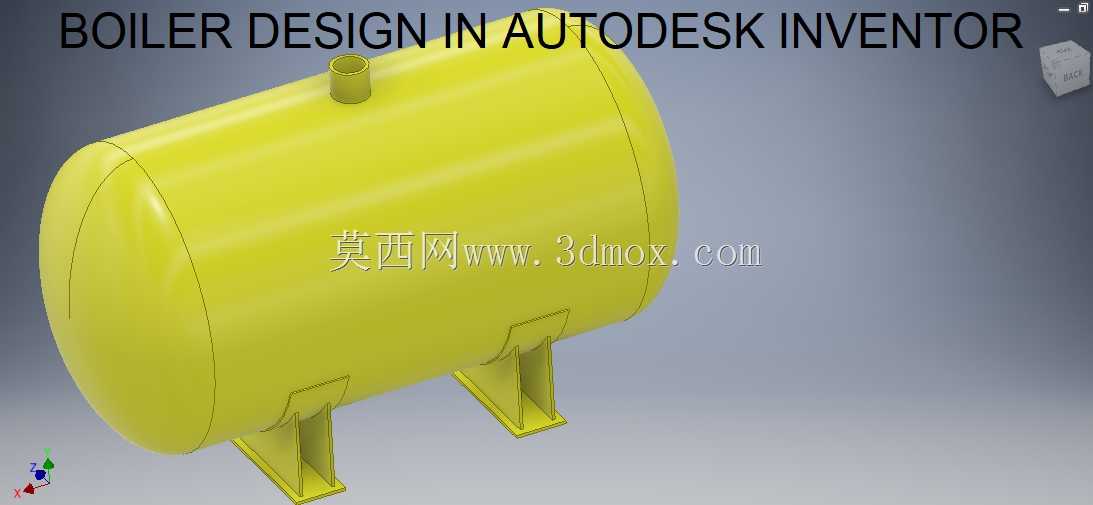

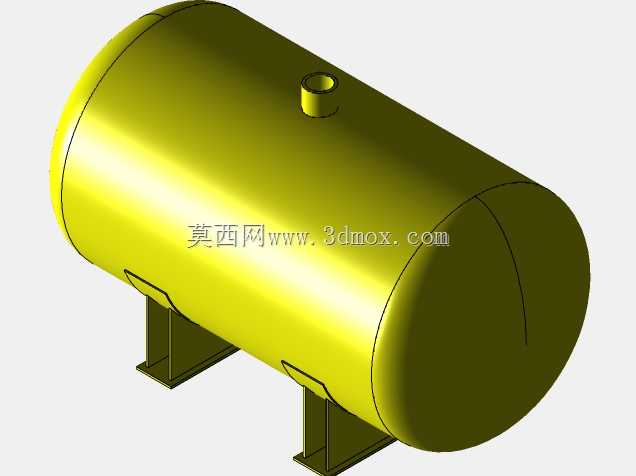

　　这款卧式承压储热锅炉的三维结构，核心面向中小型工业生产供热、商用集中供暖配套的场景做适配，日常可承担生产工艺热水供给、建筑采暖循环储热、小型蒸汽发生前置储水的功能，在食品加工、印染漂洗、园区集中供暖这类需要稳定热源输出的场景中，这类结构的设备应用占比不低。从结构设计逻辑来看，整体采用卧式圆柱筒体作为核心承压腔体，圆柱形态的筒体在承压工况下应力分布更均匀，相比方形腔体能够在同等壁厚下承受更高的内部介质压力，同时减少应力集中带来的结构疲劳风险，筒体两端采用标准椭圆封头做密封焊接，椭圆封头的曲率过渡能够有效降低端部的应力峰值，避免长期承压运行下封头与筒体连接位置出现开裂隐患。

　　筒体顶部设置的短管接口为介质注入口与排气口，日常运行中可通过该接口补充循环介质，同时在设备初始充水阶段排出腔体内的空气，避免气塞影响介质循环效率，也能防止腔体内残留空气造成的内壁氧化腐蚀。底部配套的两个鞍式支座是整个设备的承重支撑结构，支座的立板与筒体接触位置做了弧形贴合处理，能够增大接触面积，降低筒体局部的接触应力，支座底板预留了安装螺栓孔位，安装时可通过膨胀螺栓或焊接方式与设备基础做刚性固定，两个支座的间距经过载荷核算，既能够保证筒体支撑的稳定性，避免运行过程中出现筒体挠曲变形，也预留了筒体受热膨胀的位移余量，防止热胀冷缩产生的结构应力拉坏焊缝或支座。

　　在建模过程中，筒体的壁厚、封头的曲率半径、支座的筋板厚度都按照常规承压锅炉的设计规范做了参数化设置，结构工程师可以根据实际的承压等级、容积需求直接调整对应参数快速生成适配的结构，不需要从零开始绘制基础形态。从安装边界来看，这类卧式锅炉的安装需要预留足够的侧向操作空间，尤其是筒体两端封头位置要预留检修人孔的操作空间，顶部接口位置要预留管道连接与阀门安装的操作高度，底部支座安装时需要保证基础的水平度误差控制在允许范围内，避免筒体倾斜造成内部介质分布不均、局部液位异常影响运行安全。设备的筒体表面预留了保温层安装的余量，实际工程应用中会在筒体外壁包裹岩棉或聚氨酯保温层，减少运行过程中的热量损耗，提升热能利用效率。

　　结构设计上还考虑了后续的维护需求，筒体底部可根据需求增设排污接口，定期排出腔体内沉积的水垢与杂质，顶部也可根据实际工况增设压力表、温度传感器的安装接口，方便实时监测设备运行参数。这类卧式储热锅炉相比立式结构，重心更低，运行稳定性更好，对于安装空间高度受限的厂房或地下设备间场景适配性更强，同时卧式结构的介质液面接触面积更大，换热效率更稳定，在持续供热的工况下能够更好地维持输出介质的温度稳定。建模过程中对所有的焊接连接位置都做了焊缝结构的示意，包括筒体与封头的环焊缝、筒体与顶部接口的角焊缝、支座与筒体的连接焊缝，能够为后续的生产加工提供明确的焊接工艺参考，也方便结构工程师在做有限元分析时直接提取焊缝位置做应力校核。整个结构没有冗余的设计部件，所有结构特征都服务于承压储热、稳定支撑、接口适配的核心功能，没有多余的装饰性结构，完全符合工业设备的设计逻辑，对于刚接触承压容器设计的工程师来说，这个模型也可以作为基础结构模板，理解卧式承压罐体的设计要点与结构排布逻辑。
