SAI GM7系列液压驱动电机三维结构设计

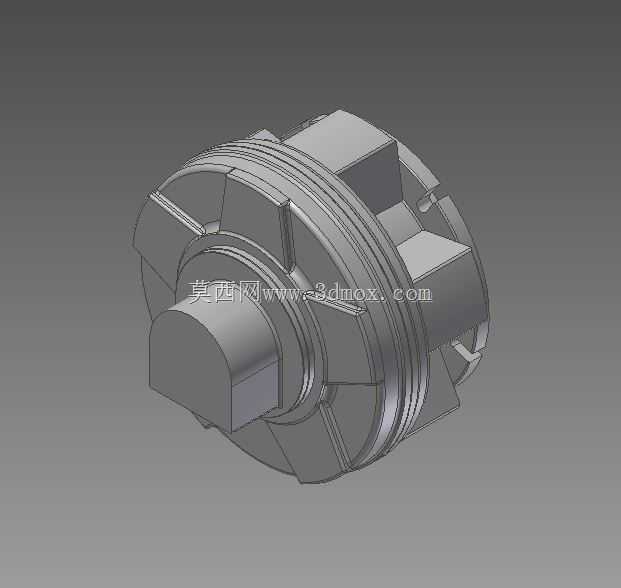

　　这款SAI GM7系列液压电机的三维建模，是针对低速大扭矩液压驱动场景做的结构还原，建模过程中优先还原了其在工程机械、重型装备液压系统里的实际安装适配逻辑，没有做多余的外观美化，所有结构特征都对应实际量产件的功能需求。从应用场景来看，这类液压电机常被用在挖掘机回转机构、重型 conveyor 驱动辊、船舶甲板绞车、注塑机锁模驱动单元这类需要低转速下输出大扭矩的工况，相比普通电动伺服电机，它可以在不搭配大减速比齿轮箱的情况下直接驱动负载，省去了中间传动环节的背隙与功率损耗，在重载冲击工况下的抗过载能力也更强，建模时特意保留了壳体上的加强筋布局，这些筋位不是装饰结构，是对应高压油作用下壳体受力做的刚度强化，避免高压工况下壳体变形导致内部柱塞副卡滞。

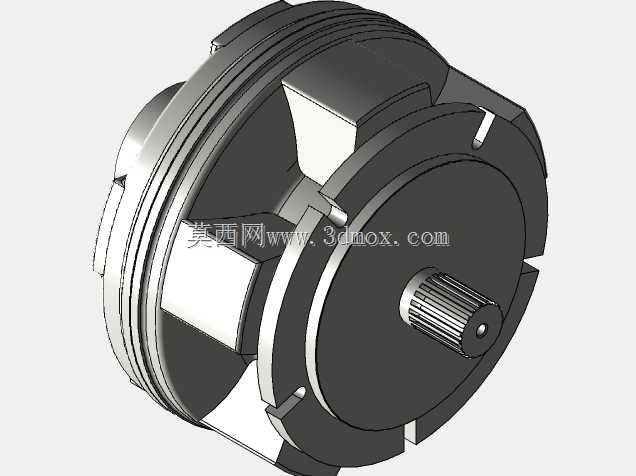

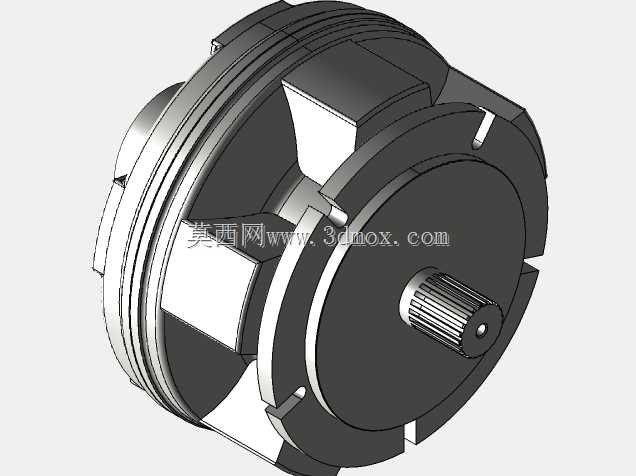

　　从结构设计思路来看，这款电机采用端面配流的径向柱塞布局，输出轴采用渐开线花键连接，建模时还原了轴伸端的密封槽结构，包括轴用旋转格莱圈的安装槽尺寸、挡圈沟槽的位置，这些细节直接决定了实际选型安装时的密封件适配，如果建模时忽略槽宽与槽深的公差，后续出工程图加工或者做装配仿真时，就会出现密封件压缩量不对导致漏油或者密封件过早磨损的问题。壳体上的进出油口采用标准公制螺纹连接，油口的位置做了侧置布局，方便在狭小安装空间里排布液压管路，建模时预留了油口法兰的安装平面，平面度要求在0.02mm以内，保证管接安装后的密封性能，不会因为平面倾斜出现渗油问题。

　　在安装边界的还原上，这款电机的安装法兰采用止口定位方式，止口的配合公差选H7/h6的间隙配合，既方便安装时的对位，又能保证输出轴与被驱动部件的同轴度，避免同轴度超差导致轴承受力不均出现早期失效。法兰上的安装孔采用沉头孔设计，适配内六角圆柱头螺钉，沉头孔的深度做了严格控制，保证螺钉拧紧后头部不会高出法兰平面，避免和周边安装结构发生干涉。电机的整体外形做了周向的凸台结构，这些凸台是内部柱塞缸体的对应位置，同时也可以作为安装时的夹持位，方便现场拆装时用扳手夹持固定，不会因为外壳是圆形结构出现打滑问题。

　　从功能特性的结构还原来看，建模时还原了内部柱塞与偏心转子的配合面，柱塞的球头与滑靴的铰接结构做了简化但保留了运动副的位置关系，方便后续做运动仿真时验证柱塞行程与输出扭矩的对应关系。端盖上的泄油口位置做了明确标注，泄油口必须安装在壳体最高位置，保证内部泄漏的液压油可以顺利排出，避免壳体内部憋压导致轴封被冲坏，这个细节是很多新手建模时容易忽略的，往往只做了外形而没考虑实际使用时的安装方位要求。输出轴的轴伸长度做了对应标准的还原，轴端的倒角是15度导入倒角，方便安装联轴器或者驱动齿轮时不会刮伤配合面，轴上的键槽采用平键连接，键槽的对称度公差要求0.02mm，保证动力传递时的受力均匀。

　　在做这款模型的结构拆分时，特意把壳体、转子、配流盘、端盖、输出轴这些可拆分部件做了独立的实体，方便后续做装配干涉检查，也方便选型工程师根据自己的设备安装空间做尺寸核对，比如有些设备的安装位置径向空间有限，就可以对照模型上的壳体最大外径尺寸确认是否能装下，不需要再去翻二维手册核对零散尺寸。壳体外部的散热筋结构虽然在液压电机上不像风冷电机那么密集，但也做了对应还原，这些筋位一方面可以增加壳体的刚度，另一方面也可以在连续工作时增加散热面积，降低液压油的温升，避免油温过高导致油液粘度下降，影响内部摩擦副的润滑效果。

　　另外建模时也考虑了实际维护的需求，端盖上的螺钉安装位置预留了足够的扳手空间，不会出现螺钉拧到最后因为空间不够扳手无法转动的问题，这些细节都是实际装配中经常遇到的问题，如果建模时只考虑外观好看而忽略扳手操作空间，后续实际生产装配时就会出现工艺性问题，需要重新改模或者调整结构，浪费研发时间。配流盘的定位销孔位置也做了精准还原，定位销采用圆柱销过盈配合，保证配流盘在高压油冲击下不会发生转动，避免配流窗口错位导致容积效率下降。整体模型的所有圆角、倒角都按照实际加工工艺做了还原，没有出现尖锐的直角结构，因为实际铸件生产时直角位置容易出现应力集中，导致铸件开裂，同时机加工时直角位置也不容易清根，会影响装配精度。
