力士乐A4VSO系列轴向柱塞变量泵结构

　　在重型液压系统的设计选型环节，轴向柱塞变量泵始终是高压工况下的核心动力元件，这款力士乐A4VSO500规格的柱塞泵，常被应用在冶金设备液压站、大型工程机械主油路、船舶甲板机械动力单元、注塑机锁模回路这类需要持续高压输出、流量动态调节的场景中。不同于齿轮泵、叶片泵的固定排量或低压适配特性，轴向柱塞变量泵可以根据系统负载压力的变化，自动调整斜盘倾角来改变输出流量，避免高压溢流带来的无用功损耗，整套液压系统的能效比能提升三成以上，这也是大吨位液压设备优先选用这类泵型的核心原因。从结构设计逻辑来看，这款泵采用通轴式轴向柱塞布局，缸体与驱动轴同轴布置，柱塞沿缸体圆周方向均匀分布，滑靴与斜盘表面采用静压支撑结构，在高压工况下能在配合面间形成稳定油膜，大幅降低金属接触摩擦带来的磨损，延长核心部件的使用寿命。变量机构集成在泵体尾部，可根据选型需求匹配不同的控制方式，比如恒压控制、恒功率控制、负载敏感控制，能适配不同设备的工况调节需求，不需要额外加装过多的阀组就能实现系统的压力流量匹配。在安装边界设计上，这款泵采用法兰式安装接口，驱动端的法兰止口尺寸符合ISO标准安装规范，输入轴为平键连接结构，安装时需要保证驱动轴与电机输出轴的同轴度误差控制在0.1mm以内，避免偏心带来的轴承额外载荷，长期运行下会导致轴封渗漏、轴承过早失效。泵体的进出油口采用法兰连接形式，进油口口径大于出油口，是为了降低吸油阻力，避免吸空导致的气蚀问题，安装时进油管路必须保证密封可靠，不能出现漏气点，否则会引发系统噪音增大、流量输出不稳定的问题。

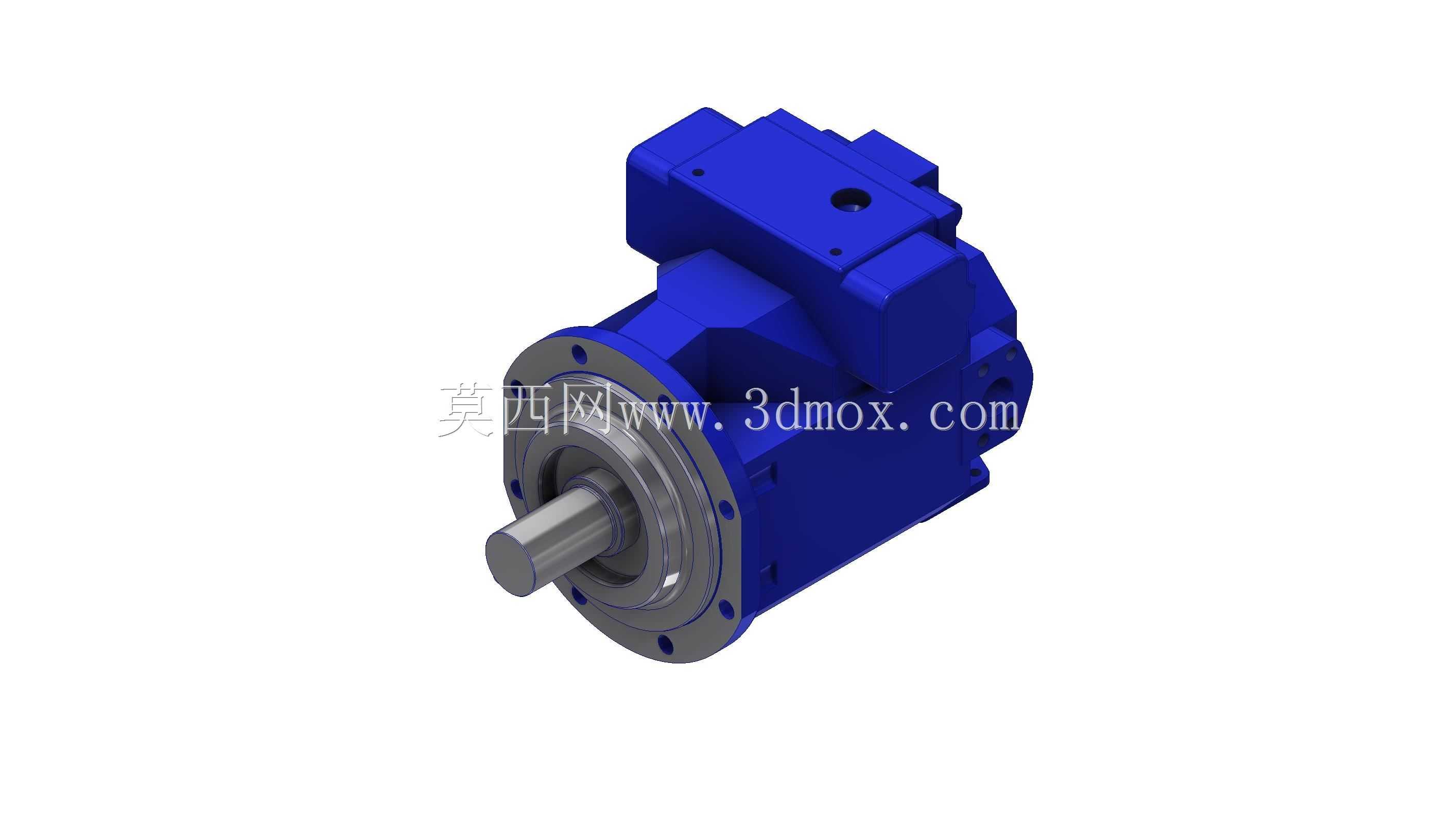

　　从外形结构来看，泵体整体采用高强度铸铁壳体，表面做了防锈涂覆处理，蓝色的外涂层是力士乐液压元件的典型标识，壳体内部设计有独立的泄油通道，泄油口需要单独接回油箱，保证泵体内腔的压力不超过规定值，避免轴封被高压油冲坏。在实际设备维护中，这类柱塞泵对油液清洁度的要求较高，系统回油管路必须加装精度不低于10μm的回油过滤器，吸油侧也要加装对应的吸油过滤器，防止油液中的金属碎屑、杂质进入柱塞配合间隙，拉伤柱塞与缸体的配合面，导致内泄增大、容积效率下降。

　　设计三维结构时，需要重点关注泵体周边的安装预留空间，尤其是尾部变量机构的调节空间、进出油口的管路操作空间，不能将泵体紧贴设备机架安装，否则后期更换密封件、调整变量参数时没有操作空间，会大幅提升维护难度。另外泵的重量较大，安装时需要设计对应的支撑托架，不能仅靠法兰和管路承受泵的整体重量，长期运行下的振动会导致法兰连接螺栓松动、管路焊缝开裂。在液压站布局设计中，这类泵通常采用卧式安装，泵轴与电机轴通过弹性联轴器连接，联轴器外部需要加装防护罩，避免运转时卷入杂物引发安全事故。

　　泵的吸油高度不能超过1米，否则会因为吸油阻力过大导致吸空，尤其是在低温环境下油液粘度升高时，更要严格控制吸油高度，必要时可以采用油箱上置的安装方式，保证油液能靠自重填充到泵的吸油腔，提升泵的自吸能力。从功能特性上看，这款泵的额定工作压力能达到35MPa，峰值压力可以短时达到40MPa，500cc/r的排量能满足大流量液压系统的动力需求，在满排量工况下运转平稳，噪音水平控制在行业标准范围内，适合在对运行稳定性要求较高的工业场景中使用。结构设计时，所有的配合面都采用了密封沟槽设计，搭配对应的O型圈和挡圈，能在高压工况下保证密封可靠，不会出现渗漏问题，柱塞与缸体的配合间隙经过精密研磨，既能保证柱塞灵活往复运动，又能将内泄量控制在极小的范围内，保证泵的容积效率始终维持在较高水平。
