不锈钢振动筛铰接式激振支撑构件

　　在散料筛分处理的生产现场，振动筛的持续稳定运行直接决定整条产线的处理效率，而激振端的支撑传动构件，恰恰是筛机长期承受交变载荷的核心薄弱环节，本次呈现的不锈钢铰接式激振支撑结构，正是针对振动筛高频往复工况设计的核心功能部件。从实际应用场景来看，这类构件多用于中小型精细筛分设备，适配食品级物料筛分、化工粉体分级、矿物细料分选等对部件耐腐蚀、抗疲劳性能有较高要求的作业场景，尤其是在潮湿物料、带弱腐蚀性粉料的筛分工况下，不锈钢材质的本体能够避免长期作业出现的锈蚀卡滞、表层脱落污染物料的问题。

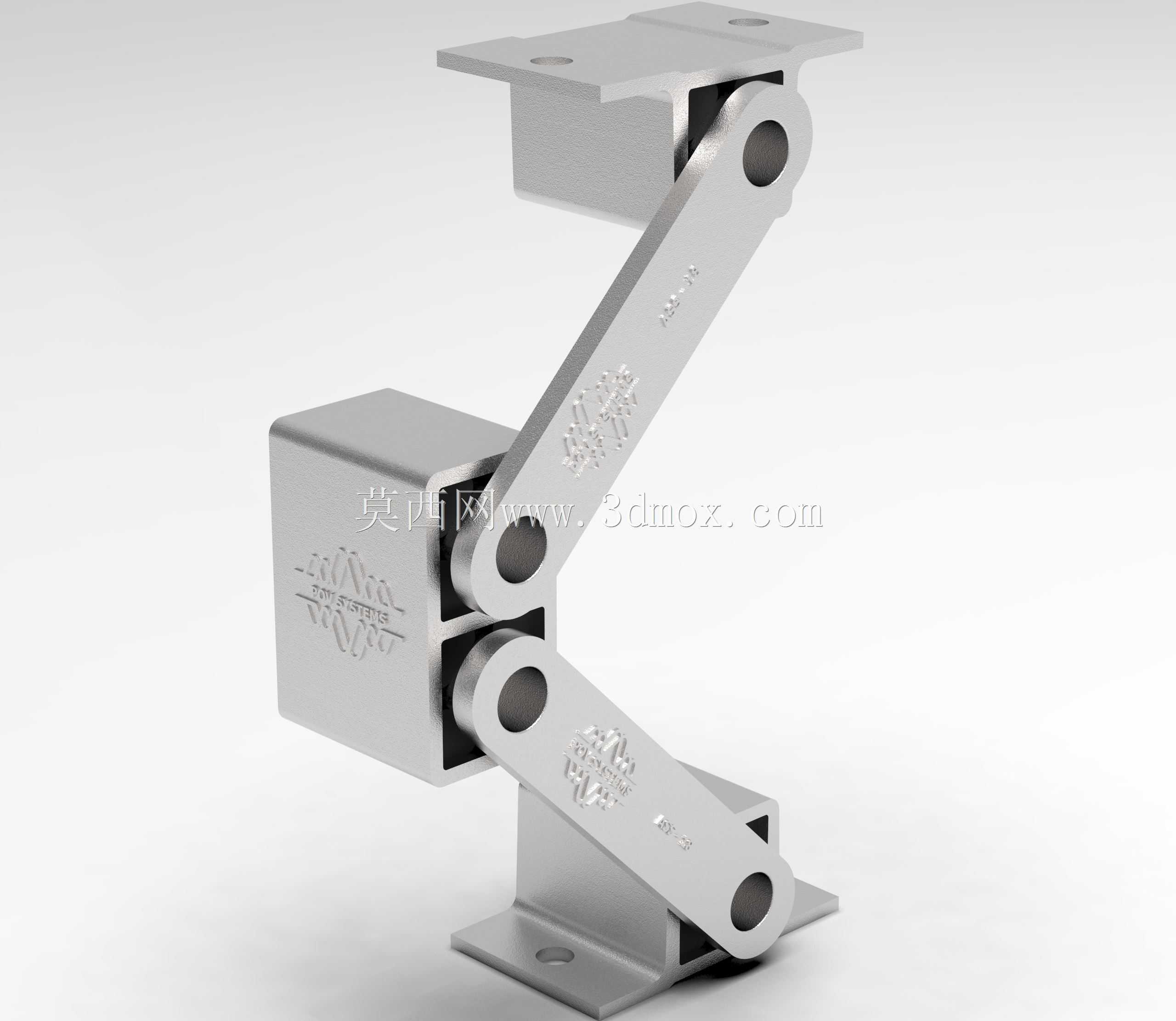

　　从功能特性上看，该构件采用双平行连杆铰接结构，上下两端分别预留带安装孔的平板连接位，上端对接筛箱的激振力输出端安装座，下端对接筛机的底架固定基座，连杆与上下连接座之间通过铰接孔配合销轴实现活动连接，能够在激振器带动筛箱做高频往复振动时，约束筛箱的运动轨迹，保证筛面始终保持设计要求的振动幅度与振动方向角，避免筛箱出现横向摆振、轨迹偏移导致的物料跑偏、筛网堵孔问题。

　　设计过程中，首先要匹配对应筛机的处理量与激振力参数，连杆的厚度、铰接孔的孔径与孔位间距，都需要根据筛机的额定激振力、振动频率做疲劳强度校核，不锈钢材质的选型优先考虑抗疲劳性能优异的牌号，避免长期交变载荷下出现连杆断裂、铰接孔磨损失圆的问题；铰接位置的配合间隙需要严格控制，间隙过大会导致筛机运行异响、振动轨迹失真，间隙过小则会出现铰接位卡滞，无法顺畅传递激振位移，甚至会在启动、停机过共振区时出现应力集中损坏构件。

　　从安装边界来看，上下安装板的孔位采用对称式设计，安装时不需要额外做方位调整，只要对齐基座与筛箱的预装螺孔即可完成固定，整体构件的安装空间占用紧凑，不需要对原有筛机的主体结构做大幅改动，可直接替换同规格的普通碳钢支撑构件，升级筛机的耐腐蚀性能。构件的连杆表面做了平整处理，没有多余的凸起结构，能够避免作业过程中积料，减少现场清理维护的工作量；铰接孔的端面做了倒角处理，方便销轴的装配与后期拆卸更换，降低维护时的作业难度。在实际运行过程中，双连杆的平行结构能够保证上下连接座始终保持平行状态，不会出现单侧偏载的情况，让筛箱的受力更加均匀，有效延长筛网、激振器轴承等周边易损件的使用寿命，减少非计划停机的时间。针对振动筛作业时的高频振动特性，该构件的整体刚性做了针对性优化，连杆截面采用等强度设计，在保证足够抗变形能力的前提下尽可能降低构件自重，减少激振力的无效损耗，让更多的激振能量作用在筛面物料上，提升筛分效率。
