牵引式谷物清选除杂作业设备结构设计

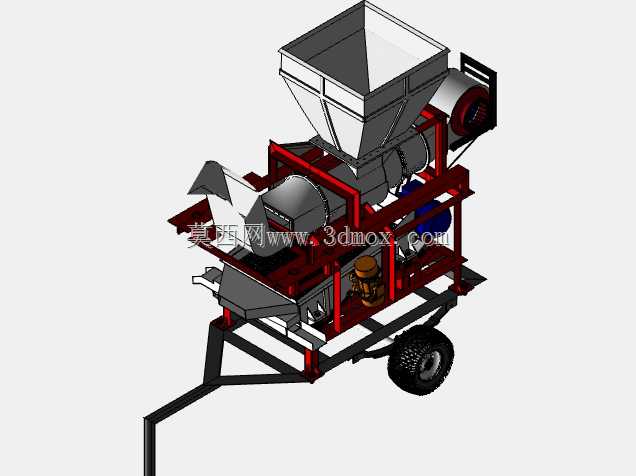

　　这套牵引式谷物清选设备的三维结构，核心面向粮食收储、粮油加工、种子繁育三类场景的前端除杂工序，适配小麦、玉米、水稻、油菜籽等多种颗粒类粮油作物的产后初清作业，可直接对接田间收粮后的地头清选、粮库入库前的杂质筛除、加工厂原料上线前的预处理环节，替代传统人工扬场、固定风选设备的作业局限，解决散粮中混杂的秸秆碎屑、瘪粒、灰尘、轻杂、石子等异质物分离难题。从结构布局来看，整机采用拖挂式底盘设计，单轴充气轮胎搭配牵引架结构，可直接挂接在农用拖拉机、小型货运车辆尾部转场，无需额外吊装转运，适配跨区域流动作业的需求，底盘框架采用矩形型钢焊接成型，所有承重节点做了加劲肋补强，避免田间非铺装路面行驶、作业振动带来的焊缝开裂问题。

　　设备上部的进料斗采用上宽下窄的方锥溜槽结构，斗壁倾斜角度设置为55度，大于常见谷物的自然休止角，保证散粮进料时无搭桥、堵料问题，进料口宽度匹配常规人工上料、小型皮带机上料的作业边界，无需额外定制接料辅具。核心作业单元采用风选+振动筛分的复合结构，风选腔体布置在进料斗下方的落料路径上，利用气流动力学原理，通过可调速的离心风机产生横向气流，在物料自由下落过程中，将密度远小于饱满粮粒的秸秆碎屑、瘪粒、灰尘等轻杂吹入侧方的杂料收集通道，风机出风口设置了风量调节挡板，可根据不同作物的颗粒密度、含杂类型调整风速，避免风速过大带走饱满粮粒、风速过小无法清除轻杂的问题。

　　风选后的物料直接落入下方的振动筛体，筛体采用偏心振动机构驱动，筛网可根据作业作物的颗粒尺寸快速更换，分层筛网设计可同时实现大尺寸杂余（如玉米芯、大秸秆块）截留、合格粮粒透筛、细杂（如泥沙、碎粒）下漏的三级分离，振动机构的振幅、振动频率参数匹配颗粒物料的运动特性，保证物料在筛面均匀分布、匀速向前输送，避免筛孔堵塞、筛分不彻底的问题。设备的动力单元采用模块化布置，驱动风机、振动筛的电机分别独立安装在机架侧方的安装座上，安装座设置了橡胶减震垫，阻断振动向机架、底盘的传递，降低整机作业时的共振噪音，传动部位全部设置了安全防护罩，避免作业时杂物卷入、人员误触的安全隐患。

　　整机的外形尺寸控制在道路通行的合规边界内，宽度不超过常规农用车辆的通行限宽，牵引架高度匹配标准农用挂车的牵引销高度，转场时无需拆卸额外部件即可直接上路行驶，作业时仅需将设备停放在平整场地，降下牵引架处的支撑支腿保证整机水平，接通动力即可开始作业，无需复杂的安装固定流程。从设计细节来看，所有与粮粒接触的溜槽、筛面、腔体壁板都采用了圆弧过渡设计，不存在直角积料死角，设备作业结束后可快速清理内部残留的粮粒，避免不同品种粮粒混杂的问题，杂料出口分别设置在设备侧方与尾部，轻杂、大杂、细杂分别从独立通道排出，可直接对接杂料收集袋或输送装置，无需人工额外清理散落杂料。这套结构的设计逻辑完全围绕流动作业的实用性展开，没有冗余的装饰性结构，所有部件的选型、安装位置都兼顾了作业可靠性与维护便捷性，比如易损的筛网采用快压式固定结构，更换筛网无需专用工具，十分钟内即可完成不同规格筛网的切换，适配多品类谷物的清选需求；风机叶轮做了动平衡校正，长时间作业不会出现异常振动；轮胎选用农用载重轮胎，可适应田间、晒场的非硬化路面行驶需求，不会轻易出现爆胎、陷车问题。
