WEG紧凑型旋转隔离开关带延长操作手柄

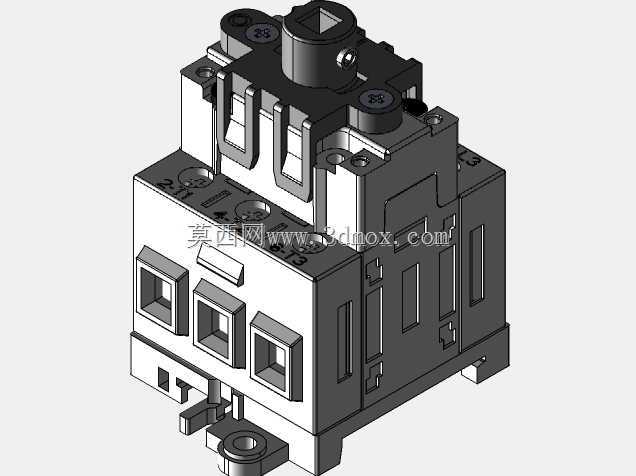

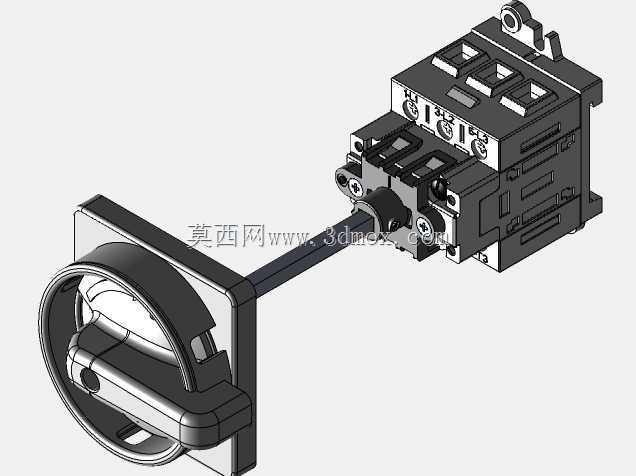

　　从功能上看，这款隔离开关属于无熔断器型的固定安装式隔离开关，额定电流40A，三极结构，主要作用是在设备检修、回路断电的时候提供明显的断开点，保障运维人员的操作安全，和断路器不同的是，隔离开关不具备带载分断大故障电流的能力，但是其触头的断开间隙是可视化可确认的，在低压配电回路里是必不可少的安全隔离元件。设计上这套组件分成三个核心部分，分别是开关本体、传动方杆、面板操作头，开关本体采用导轨安装结构，底部自带标准35mm导轨卡扣，能直接固定在柜内的标准安装导轨上，本体的进出线端采用螺钉压接结构，能适配对应线径的铜芯导线，接线端子的排布间距满足低压电器的电气间隙要求，不同极之间的绝缘隔筋能避免相间短路风险。这款带延长操作机构的旋转式隔离开关，主要面向低压成套配电柜、工业控制柜的面板安装场景，解决了柜内深度较大、操作机构需要跨距布置的安装需求，很多时候成套厂做抽屉柜或者固定分隔式柜型的时候，开关本体安装在柜内安装梁上，操作面需要引到柜门板上，就需要这类带延长传动杆的操作组件，不用额外设计转接件，整套机构的匹配度已经在设计阶段做了验证，能直接适配对应电流等级的开关本体。

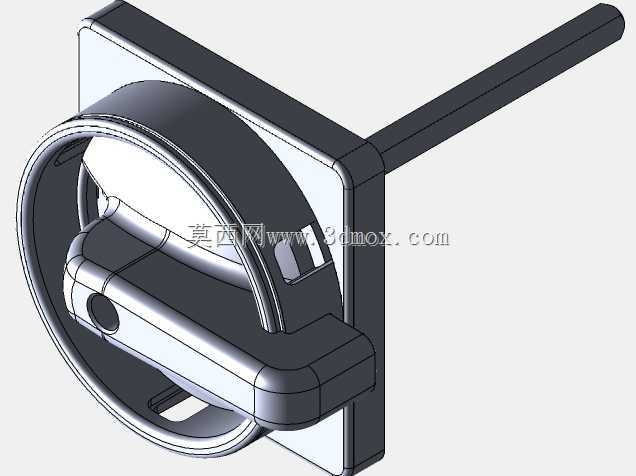

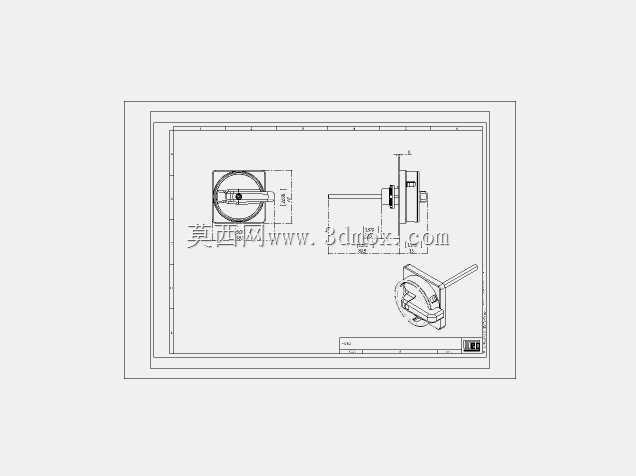

　　传动杆采用方形截面的金属杆，传递扭矩的时候不会出现打滑空程，操作的时候转动面板手柄，扭矩通过方杆传递到开关本体的操作轴上，实现分合闸动作，方杆的长度对应85mm的安装中心距，也就是开关本体安装面到柜门板的距离在这个尺寸范围内都可以适配，现场安装的时候如果距离有小幅偏差，也可以根据实际情况裁切方杆长度，不用更换整套配件。面板操作头采用嵌入式安装结构，门板上开好对应尺寸的安装孔之后，操作头从门板正面卡入，背面用自带的锁紧螺母固定，操作手柄采用红黄色的警示配色，红色的操作手柄搭配黄色的指示镜面，分合闸位置的标识清晰，运维人员在柜外就能直观判断开关的分合状态，手柄的操作角度符合常规低压隔离开关的操作逻辑，分闸和合闸位置都有定位卡点，不会因为柜体振动出现误分误合的情况。

　　从安装边界来看，开关本体的宽度、深度、高度尺寸都适配常规的低压柜元件安装空间，本体侧面预留了辅助触点的安装位置，如果需要采集开关的分合状态信号，可以直接加装配套的辅助触点模块，不用对本体做额外改装。操作面板的安装开孔尺寸是标准的方形开孔，和市面上同类型隔离开关的面板开孔尺寸兼容，替换旧设备的时候不用重新扩孔或者改孔，能直接替换同参数等级的老旧隔离开关组件。整套机构的操作力矩经过匹配设计，转动手柄的时候不会出现卡滞或者过松的情况，传动环节的间隙控制在合理范围内，操作到位之后开关本体的触头能完全闭合或者完全断开，不会出现半分半合的中间状态，避免因为触头接触不良导致的发热烧蚀问题。在实际项目应用里，这类隔离开关通常用在小型设备的电源进线端、控制柜的主电源隔离位置，比如小型风机、水泵的控制箱，生产线的单机控制机柜，都可以用这款隔离开关作为主电源隔离元件，安装的时候只需要先固定开关本体，再根据门板到本体的距离裁切好传动方杆，最后固定面板操作头，整套安装流程不需要复杂的调试，传动机构的连接采用快装结构，方杆插入本体操作轴和面板操作头的轴孔之后，自带的顶丝会自动锁紧，不会因为长期操作出现松脱。

　　手柄的造型符合人体工程学设计，操作的时候握持手感舒适，即便是带绝缘手套操作也能顺利完成分合闸动作，面板上的状态指示窗采用透明耐磨材质，长期使用不会出现磨花看不清标识的情况，黄色的指示背景搭配红色的手柄，在车间复杂的光线环境下也能快速识别开关状态。开关本体的外壳采用阻燃绝缘材质，能满足低压电器的阻燃等级要求，即便内部出现故障电弧，也不会引燃外壳造成火势蔓延，本体的接线端子处配有防护挡板，接线完成之后挡板能盖住带电的金属部分，避免运维人员误碰带电部位造成触电风险。
