小型履带式挖掘作业装置结构设计

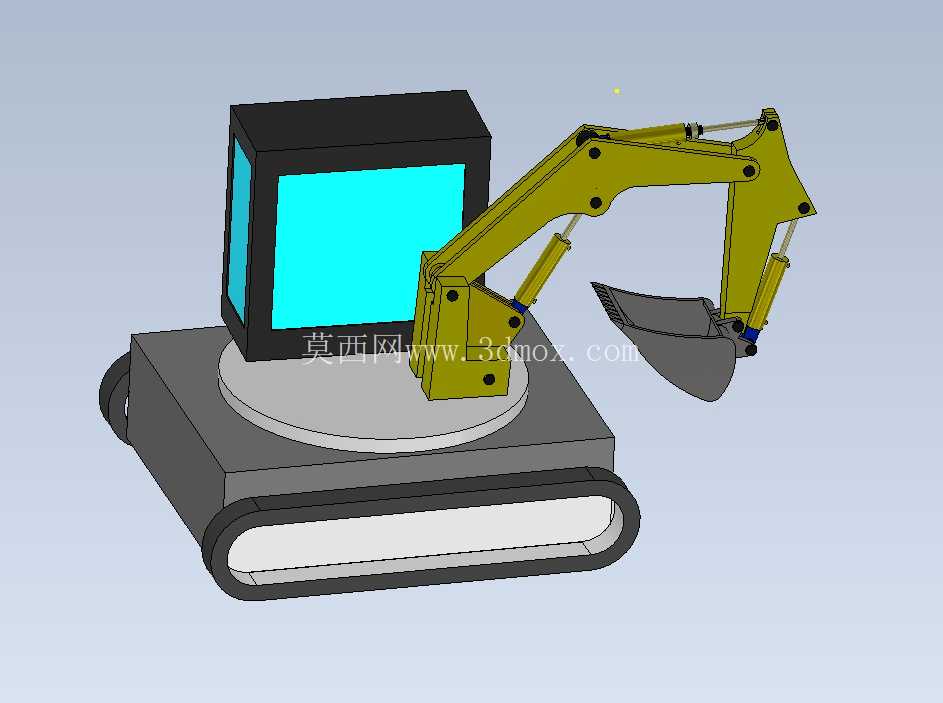

　　这套小型挖掘作业装置的结构设计，首先锚定了狭小场地作业的核心需求，区别于常规工程用大型挖掘设备，其整体尺寸控制在适配桌面级演示、小型教学实训、微缩场景作业模拟的边界范围内，履带底盘的宽度与接地长度经过比例换算，既保留了真实履带设备的通过性逻辑，也兼顾了小空间内的转向灵活性，底盘两侧的履带轮组采用简化的负重轮与驱动轮布局，避免了冗余结构带来的尺寸溢出，安装时仅需保证底盘上平面的水平度，即可为上部回转机构提供稳定的支撑基准。

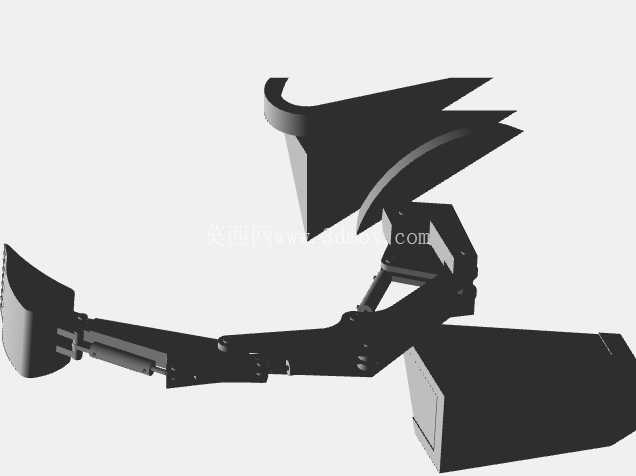

　　上部回转平台采用圆形回转支撑结构作为连接核心，平台上集成了动力模拟舱与工作装置铰接座，动力舱的外形做了方正化处理，既预留了内部动力元件、控制模块的安装空间，也通过棱角分明的外壳设计降低了建模与后续加工的复杂度，舱体侧面的观察窗结构做了内嵌式设计，不会额外增加整体宽度尺寸，避免回转过程中与周边构件发生运动干涉。工作装置部分采用了经典的反铲挖掘结构布局，动臂、斗杆、铲斗依次铰接，每段铰接处都预留了液压油缸的安装位，动臂与回转平台的铰接点位置经过反复校核，保证动臂举升时的最大仰角不会触碰后方动力舱结构，斗杆与动臂的铰接点则兼顾了挖掘深度与卸料高度的平衡，在最大挖掘深度工况下，铲斗齿尖不会与履带底盘前端发生碰撞，在最大卸料高度工况下，铲斗的翻转角度也能满足物料顺利卸出的要求。液压油缸的布置采用了贴近构件主体的设计，油缸两端的铰接耳板与臂架结构一体化设计，减少了额外连接件带来的装配误差，油缸的行程参数匹配每段臂架的摆动角度范围，不会出现行程过短导致动作不到位、或是行程过长导致结构顶死的问题。铲斗部分采用了弧形斗背与切削刃结合的结构，斗齿的排布间距参考了微缩作业场景下的物料粒度，既保证了挖掘时的切入能力，也避免了斗齿过密导致的物料卡滞问题。

　　从实际应用场景来看，这套结构既可以作为工程机械教学的演示模型，帮助学习者直观理解反铲挖掘机的运动逻辑与结构组成，也可以经过比例放大适配小型庭院作业、狭小管沟开挖等轻量级作业场景，其结构设计中所有铰接点的同轴度公差、配合间隙都按照通用机械设计标准设定，回转平台的旋转角度范围覆盖360度全周，作业时可以通过回转动作快速调整卸料位置，不需要频繁移动底盘，进一步提升了狭小空间内的作业效率。

　　设计过程中特意简化了非核心承载结构的外形复杂度，比如履带的轨链部分采用整体式履带板建模，既还原了履带设备的行走特征，也降低了后续加工或3D打印的难度，所有构件的壁厚都按照等强度原则设定，臂架部分的受力较大区域做了局部加厚处理，非受力区域则适当减薄以控制整体重量，底盘部分的配重区域预留了安装空间，可以根据实际作业时的负载情况调整配重重量，避免挖掘时出现设备前倾失稳的问题。整套结构的装配逻辑遵循从下到上的顺序，先完成履带轮组与底盘架的装配，再安装回转支撑与上部平台，最后依次装配动臂、斗杆、铲斗与对应的液压执行元件，所有铰接处都预留了标准销轴的安装孔位，装配时不需要额外做二次加工即可完成组装，各运动部件之间的安全间隙控制在合理范围内，既不会因为间隙过大导致动作晃动，也不会因为间隙过小出现运动卡滞。
