工业控制用圆形复位按钮结构设计

　　在低压电气控制回路的设计选型中，复位按钮是操作人员与设备交互最频繁的基础元件之一，这类元件广泛分布在机床操作面板、自动化生产线工位控制盒、电力柜二次回路操作面、小型特种设备控制端等场景，承担着瞬时信号触发、回路复位、动作确认的核心作用，其结构可靠性直接决定了操作指令传递的准确性，也影响着整套设备的操作安全冗余。

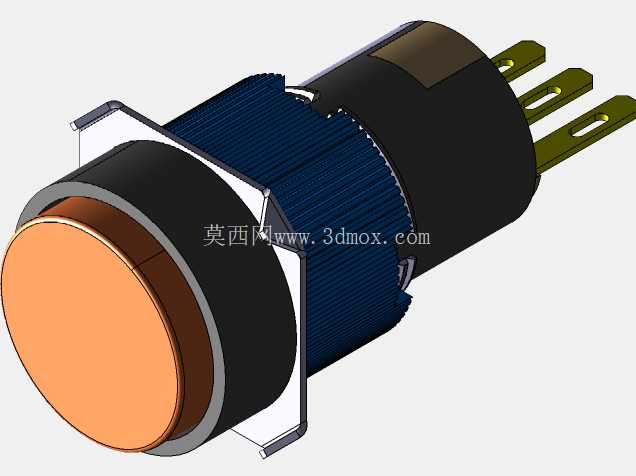

　　这款圆形复位按钮采用螺纹式安装结构，主体外壳设置有标准细牙安装螺纹，配套方形防转定位片与锁紧螺母，适配行业通用的16mm面板安装开孔，安装时从面板正面插入按钮主体，背面套入防转垫片后旋紧锁紧螺母即可完成固定，防转片的卡爪可嵌入面板预留的防转缺口内，避免长期按动操作导致按钮主体跟转，接线端采用插片式结构，适配标准6.3mm冷压接线端子，无需焊接即可完成导线压接装配，大幅提升现场接线与后期维护的效率，插片排布间距符合电气安全间隙要求，不同回路接线端之间设置有绝缘挡筋，避免接线毛刺或异物搭接造成的回路短路风险。

　　从功能结构来看，这款按钮属于自复位型常开触发结构，未施加按压力时内部动触点与静触点保持断开状态，正面操作帽受到额定按压力向下位移时，内部弹簧压缩带动动触点桥接两端静触点，实现控制回路的瞬时导通，当外部按压力撤除后，复位弹簧会推动操作帽快速回弹至初始位置，触点自动断开完成一次信号触发，这种瞬时触发的特性刚好匹配设备复位、启动确认、急停旁路复位等需要人工确认的瞬时信号场景，不会因为误碰后长期保持导通状态造成设备误动作。

　　结构设计层面，操作帽边缘做了圆弧过渡处理，表面设置细微的防滑纹理，操作人员戴薄型劳保手套操作时也不会出现打滑问题，操作行程控制在3mm左右，按压力度设置在3-5N区间，既不会因为力度太轻造成误触发，也不会因为按动阻力过大提升长时间操作的疲劳感。按钮中部的滚花纹理段并非装饰结构，在装配过程中可以通过工装夹持该段完成螺纹锁紧操作，避免夹持操作帽造成外观损伤或内部结构偏移，同时该段的外径略大于安装螺纹外径，可作为安装到位的物理限位，当锁紧螺母旋至与该段端面贴合时即达到标准安装紧度，避免过度锁紧造成塑料外壳开裂。

　　尾部的插片接线端采用镀锡处理，既可以提升导电性能，也能避免长期使用后铜基氧化造成的接触电阻过大问题，插片根部做了圆弧过渡加强，在接线插拔过程中不会因为外力造成插片弯折断裂。内部的复位弹簧采用不锈钢材质，经过疲劳寿命测试可满足百万次以上的按动回弹需求，触点部分采用银合金材质，相比纯铜触点具备更强的耐电弧烧蚀能力，在通断低压控制回路的瞬间电弧作用下，不会快速出现触点氧化、接触不良的问题，适配AC220V、DC24V等常见的工控控制回路电压等级。

　　在实际设备布局设计中，这类复位按钮通常会与自锁按钮、急停按钮、指示灯等元件搭配排布在操作面板上，安装时需要预留足够的操作空间，单只按钮的操作面周边需要留出不小于10mm的无遮挡区域，避免相邻元件干扰操作，背面接线区域需要预留不小于30mm的走线空间，方便冷压端子的插拔与线束整理。建模过程中需要重点关注安装螺纹的公差配合、操作行程的运动干涉检查、接线插片的位置度精度，确保模型导入装配体后可以直接完成面板开孔匹配、虚拟装配验证，不需要二次调整结构尺寸。

　　不同于大电流通断的主回路开关，这类复位按钮只承担小电流控制信号的传递，额定工作电流通常在5A以内，因此结构设计上不需要设置灭弧结构，整体体积可以做得更加紧凑，适合在高密度排布的操作面板上使用。外壳部分采用阻燃工程塑料材质，具备一定的耐油、耐弱酸碱腐蚀能力，可以在普通机加工车间、装配生产线的常规工业环境下长期使用，不会因为接触少量切削液、润滑油出现外壳脆化开裂的问题。操作帽与主体外壳之间设置有防尘密封圈，可阻挡面板正面的粉尘、水渍进入按钮内部，避免触点积尘造成接触不良，适配IP40级别的面板正面防护要求，满足大多数室内工业场景的使用需求。
