电池组内部插接定位塑料基座结构

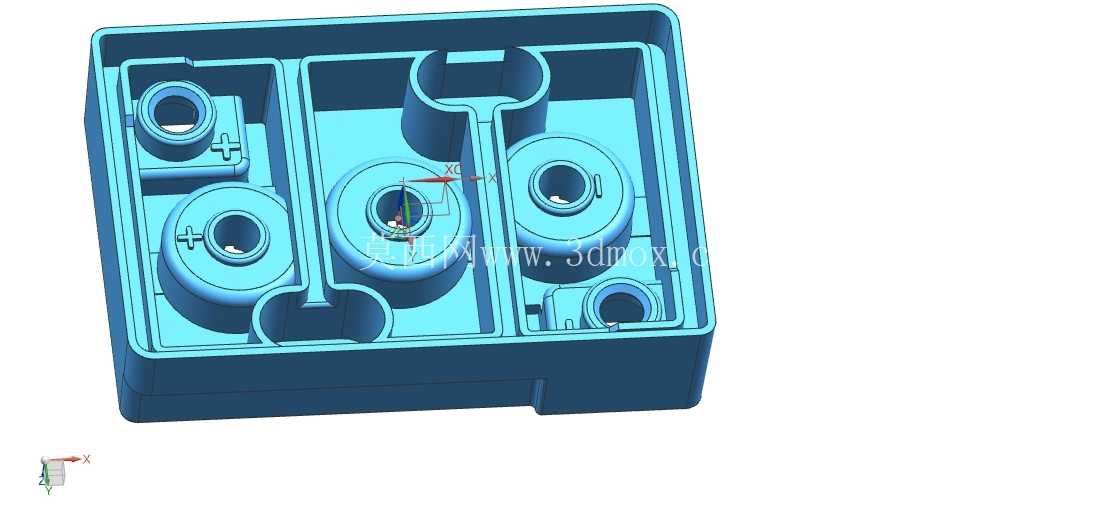

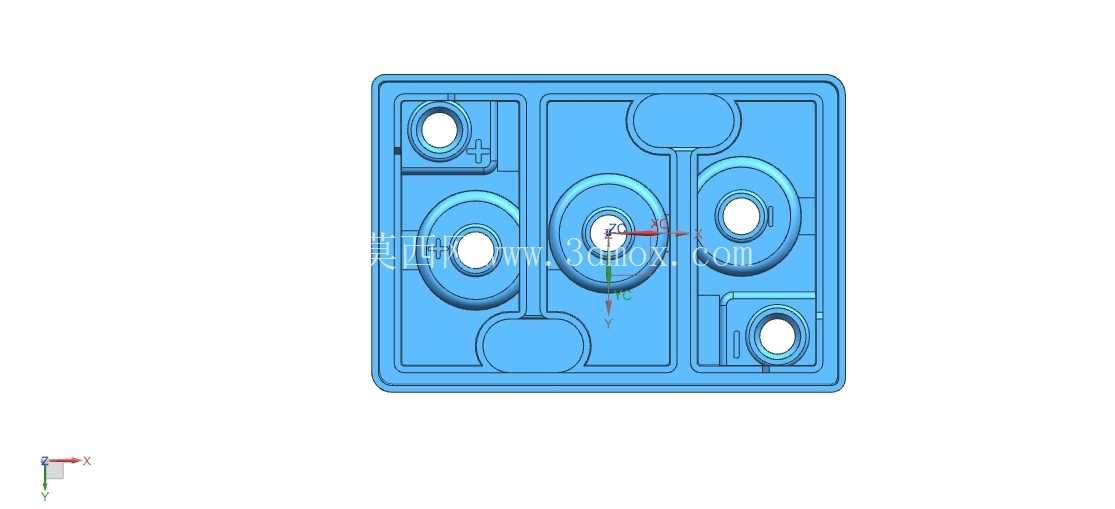

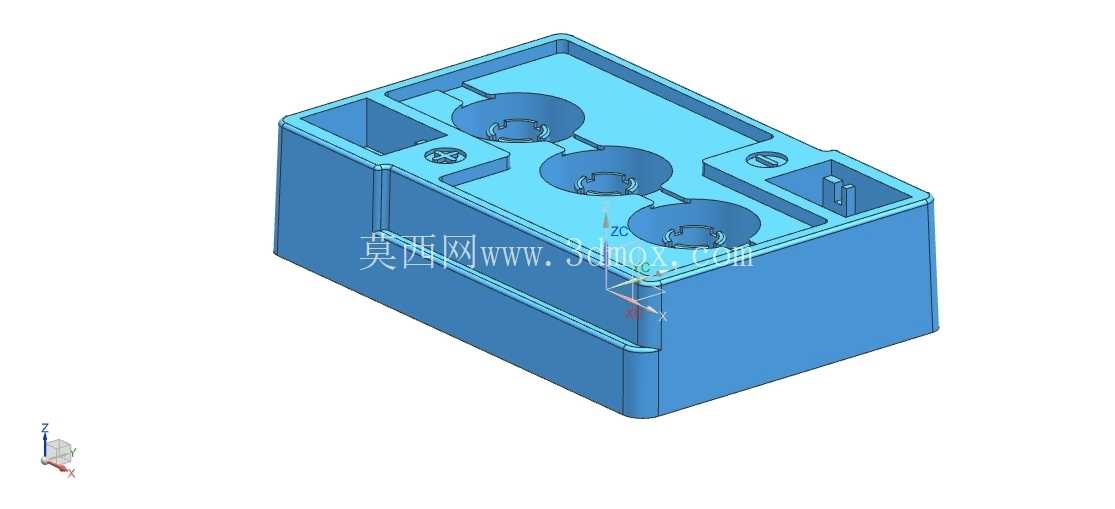

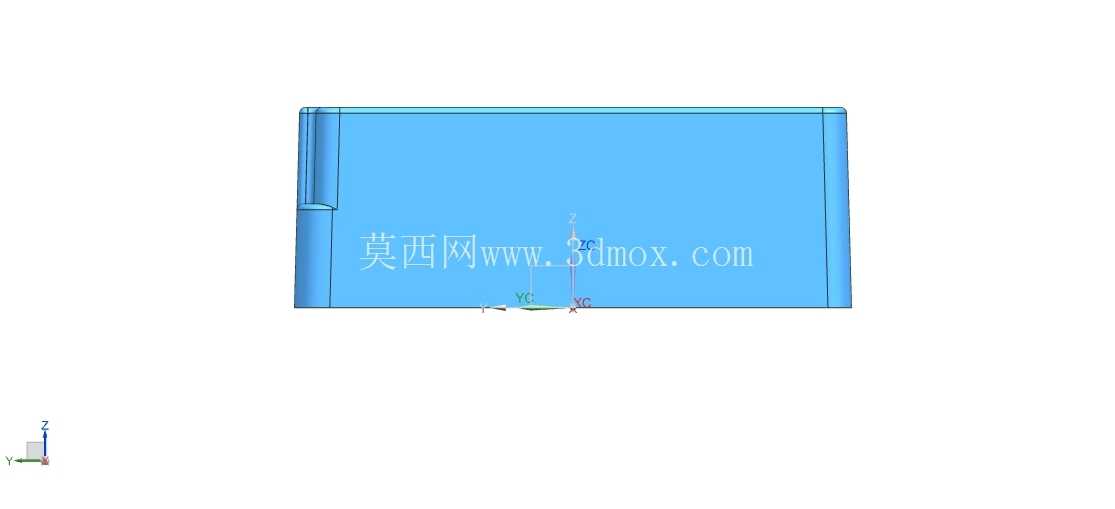

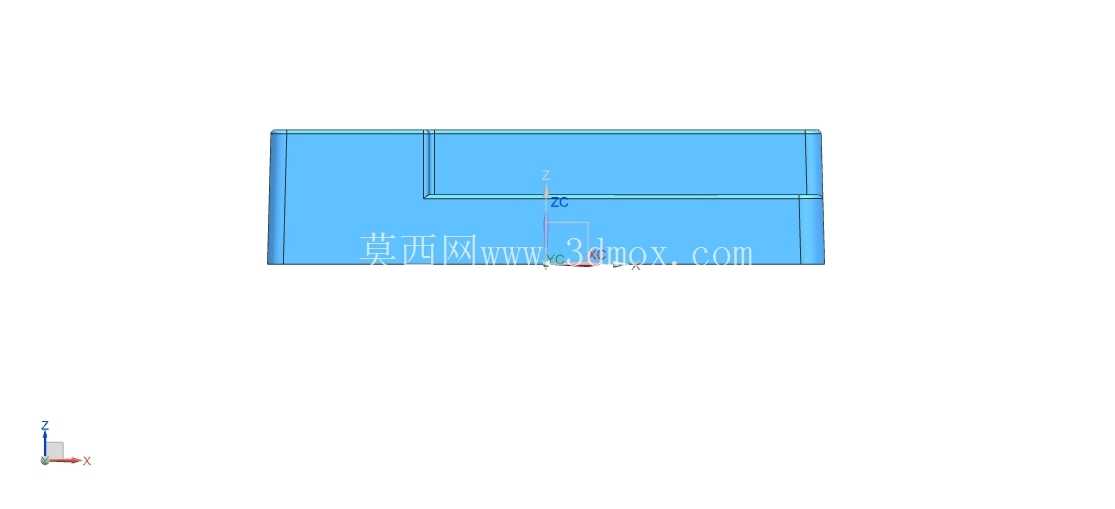

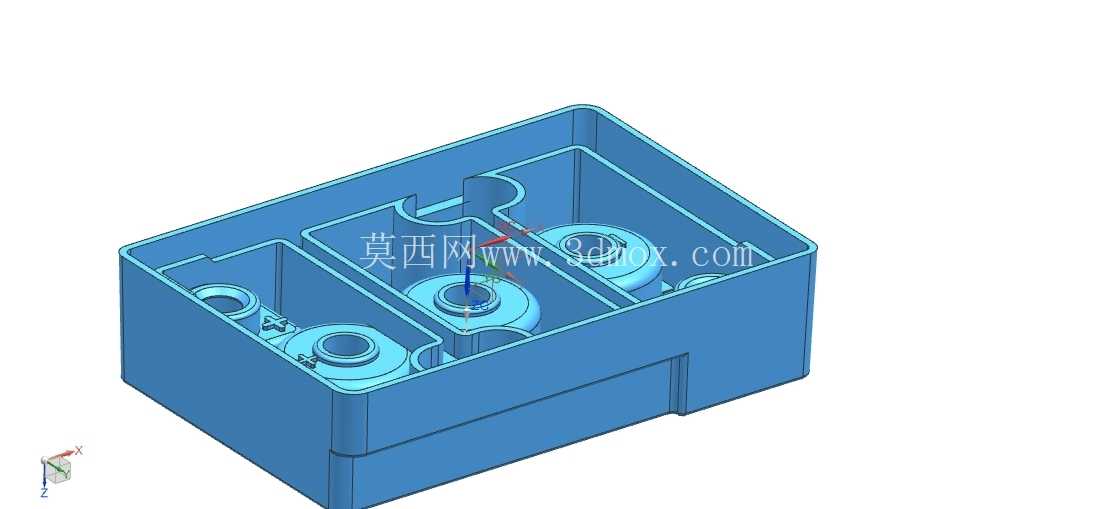

　　从结构细节来看，基座主体采用耐温阻燃工程塑料一体成型，整体为矩形薄片状结构，表面分布的四个圆形沉孔对应圆柱电芯的端部轮廓，沉孔的内径与电芯外径做小间隙配合，装配时电芯端部直接嵌入沉孔内，限制电芯径向的位移量，沉孔中心预留的通孔用于电芯极耳穿出，方便后续汇流片与极耳的焊接作业。基座边缘设置的定位凸台与凹槽，是和电池包上盖、下壳配合的安装边界，凸台的高度与壳体卡槽深度匹配，装配时无需额外打胶即可实现初步卡接定位，减少组装工序中的辅助固定步骤。在储能电源、小型后备供电模块以及消费类电子内置电池包的组装流程里，这类插接基座是电芯串并联排布时的核心定位绝缘构件，日常接触到的户外便携储能电源、家用UPS内置电池组、工业控制板卡备用供电模块中，都能见到同功能结构件的应用，它的核心作用是在多节电芯组合成组时，固定每节电芯的端部位置，同时为电芯极耳的连接汇流片提供精准的对位基准，避免电芯在壳体内部出现窜动，也防止极耳错位引发的接触不良、短路等电气故障。

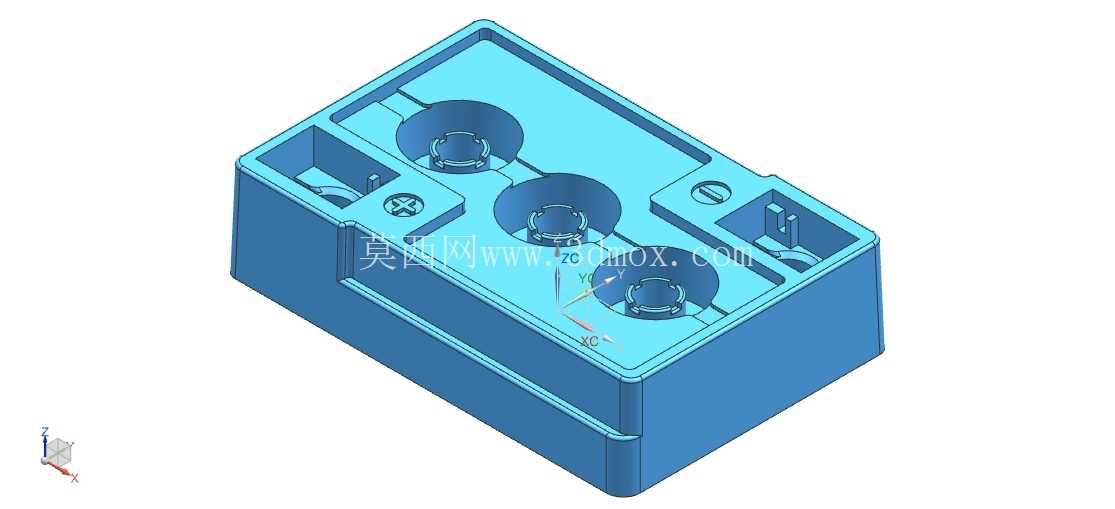

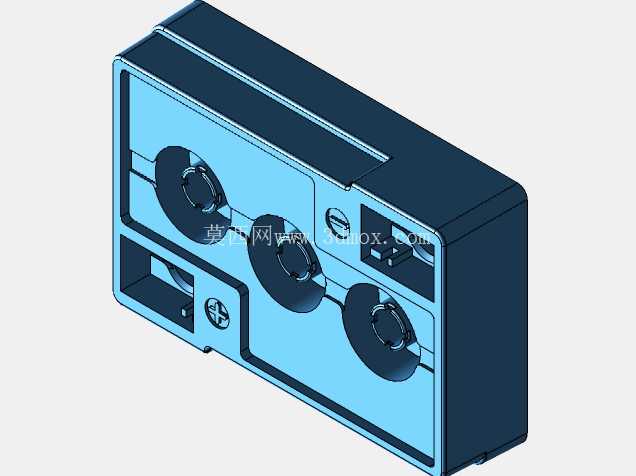

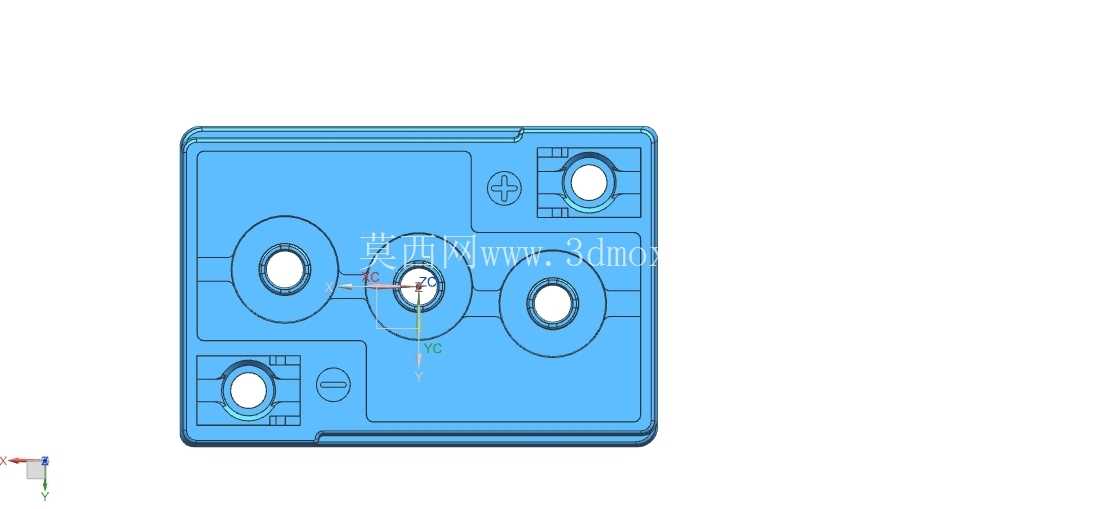

　　表面的十字形标识与减号标识是极性防呆结构，分别对应正极、负极的安装位置，能从根源上避免组装时电芯极性装反的问题，这类防呆结构的尺寸公差控制在±0.1mm以内，确保极性标识与极耳穿出孔的位置完全对应，不会出现标识错位误导装配的情况。设计这类构件时，首先要匹配对应电芯的外形尺寸，沉孔的深度要覆盖电芯端部的绝缘封边位置，既不能过深导致电芯插入后整体高度超差，也不能过浅无法提供足够的径向定位力，通常沉孔深度设置为电芯直径的1/5到1/4区间，既能保证定位可靠性，也能控制塑料件的材料用量。

　　基座的壁厚设计遵循均匀原则，整体壁厚保持在1.5mm到2mm之间，避免注塑成型时出现缩痕、翘曲等变形问题，表面的加强筋设置在相邻沉孔之间的连接区域，筋条宽度为壁厚的0.6倍，既提升基座整体的抗形变能力，也不会在注塑时产生明显的熔接痕。安装边界的尺寸需要和电池包外壳的内部安装腔完全匹配，基座的长宽尺寸比安装腔小0.2mm左右，预留出塑料件高温环境下的膨胀余量，避免高温工作时基座膨胀挤压外壳导致壳体变形。

　　在实际应用场景中，这类基座还要承受电芯充放电过程中产生的温度变化，所以材料选型上会选用耐温范围在-20℃到120℃的阻燃ABS或者PP材料，确保在电芯正常工作的温度区间内，基座不会出现软化、脆裂的问题，表面的绝缘电阻要满足电气安全要求，避免相邻电芯极耳之间通过基座出现漏电情况。另外，基座上预留的汇流片走线槽，能让汇流片平整贴合在基座表面，不会出现凸起挤压电池包上盖的情况，走线槽的深度与汇流片厚度一致，装配后汇流片与基座表面齐平，既提升电池包内部的空间利用率，也能避免汇流片被壳体挤压变形导致的焊接点脱落问题。在批量生产的装配线上，这类带防呆结构的基座能大幅提升组装效率，作业员无需反复核对电芯极性，只要按照标识对应放入电芯即可，配合自动化装配设备时，基座上的定位孔还能作为机械手抓取的定位基准，实现电芯的自动化上料与装配，减少人工操作带来的装配误差。
