14S14P蜂窝支架式18650锂电池组结构

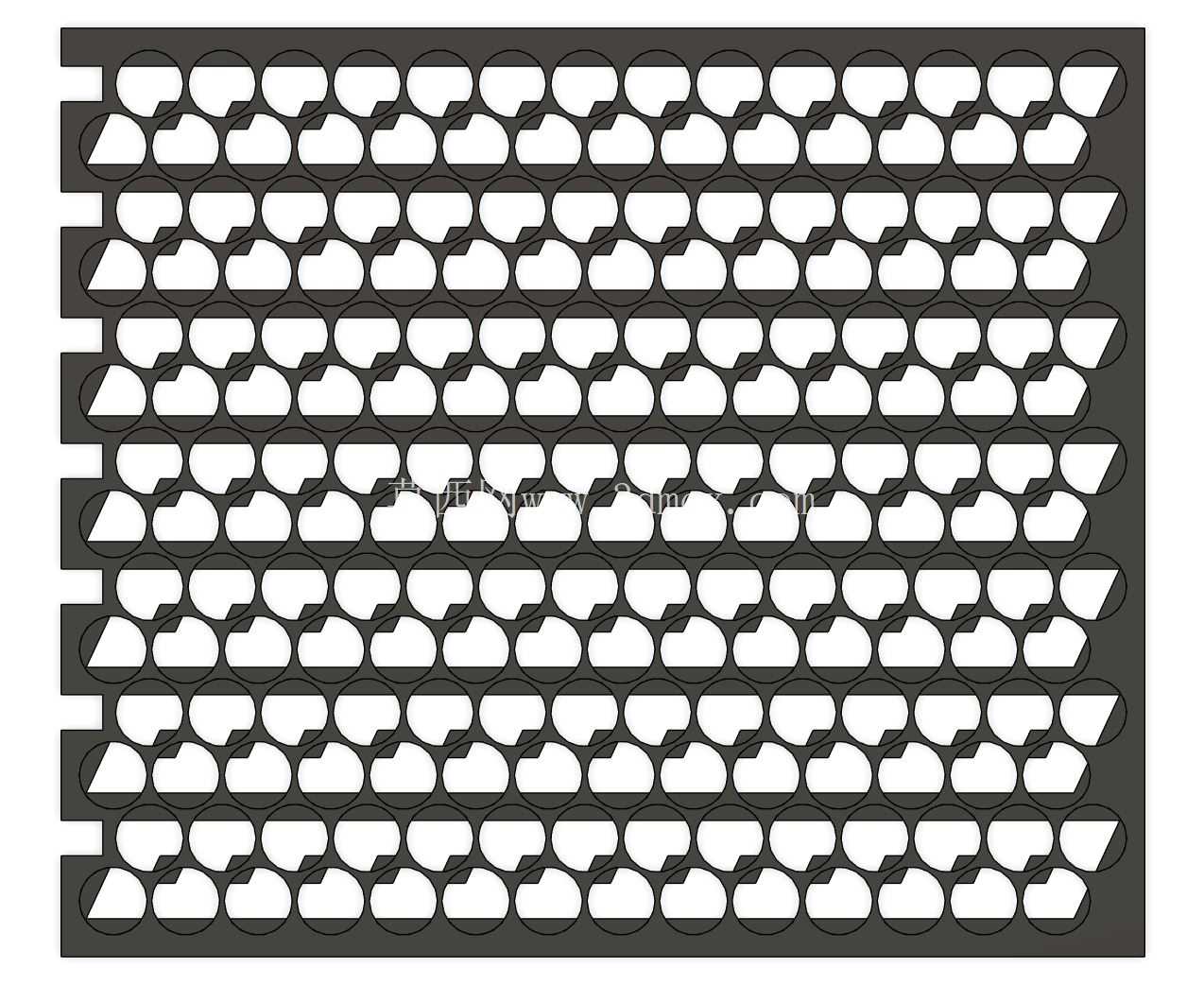

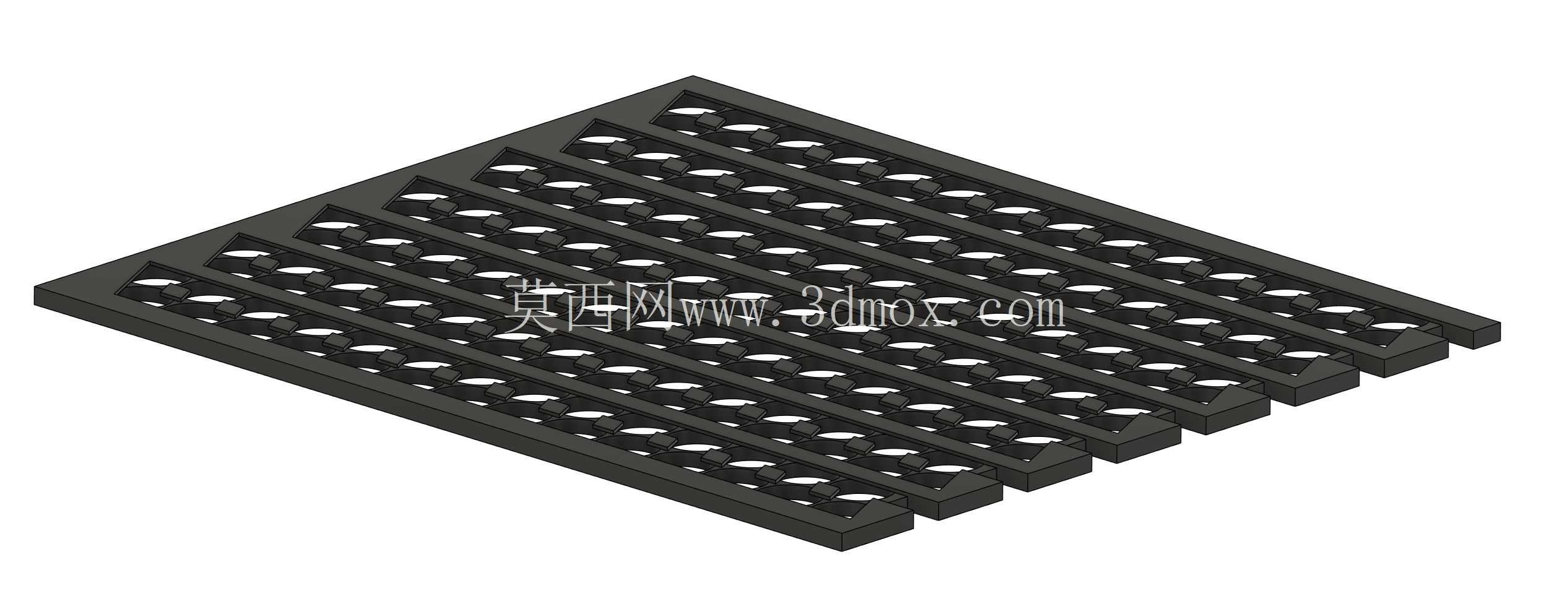

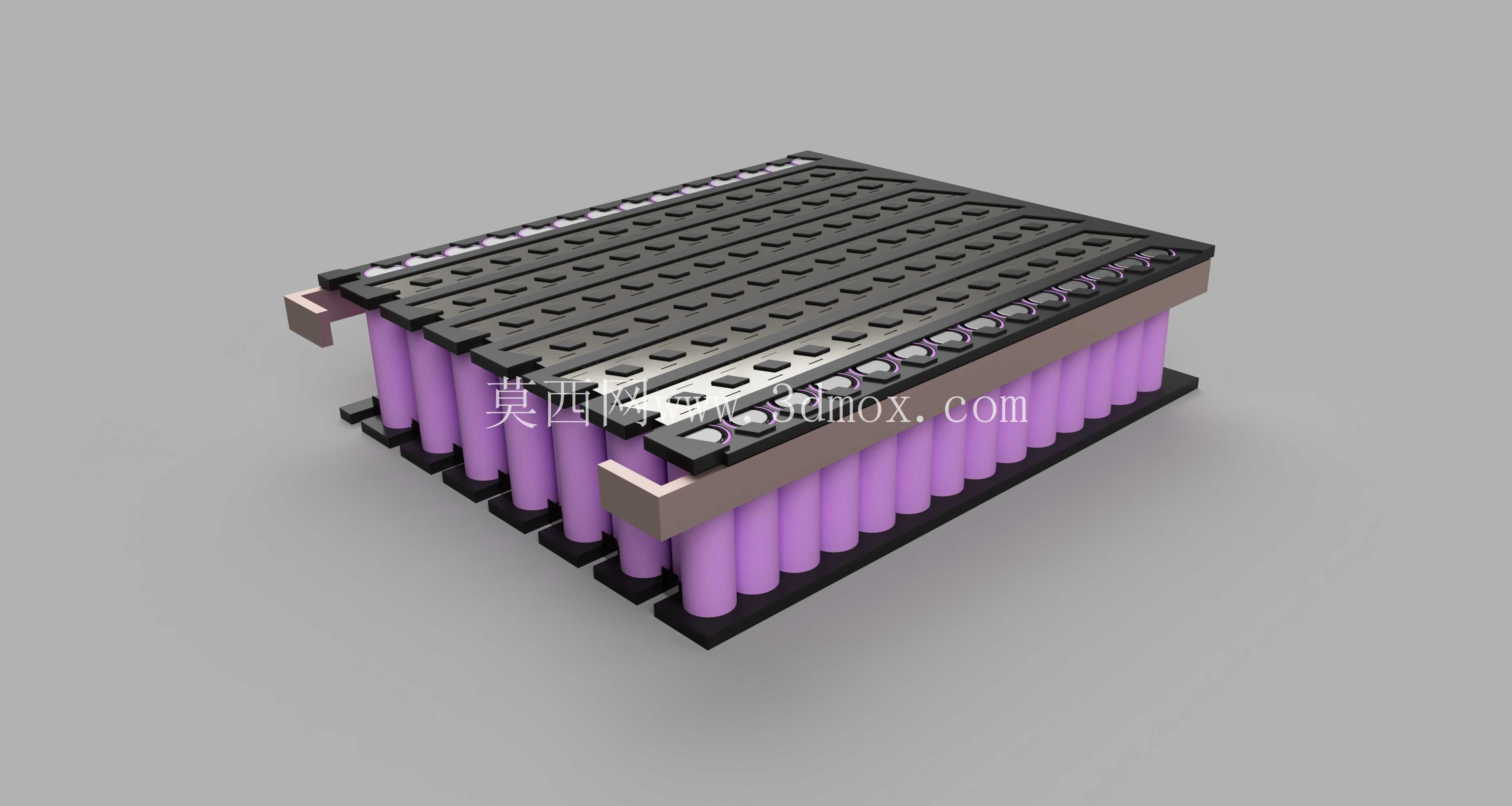

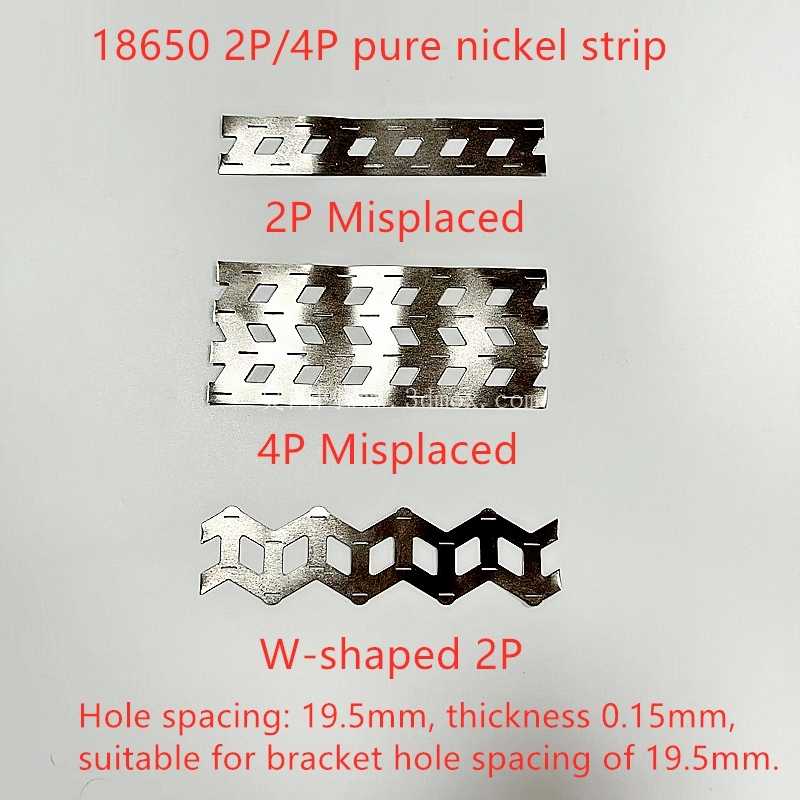

　　在低速代步车、便携储能电源、小型工业备用电源这类对空间利用率要求较高的用电场景中，18650圆柱电芯的成组结构一直是结构工程师需要反复打磨的设计环节，这款14串14并的18650锂离子电池组，采用蜂窝式支架作为电芯定位核心结构，适配常规2p规格镍条的焊接作业，单电芯安装胞孔直径设置为18.3毫米，刚好匹配18650电芯的常规外径公差范围，既可以保证电芯装入时不会出现过松晃动的问题，也不会因为孔位过紧导致电芯外皮被刮蹭损伤，降低组装过程中的绝缘失效风险。

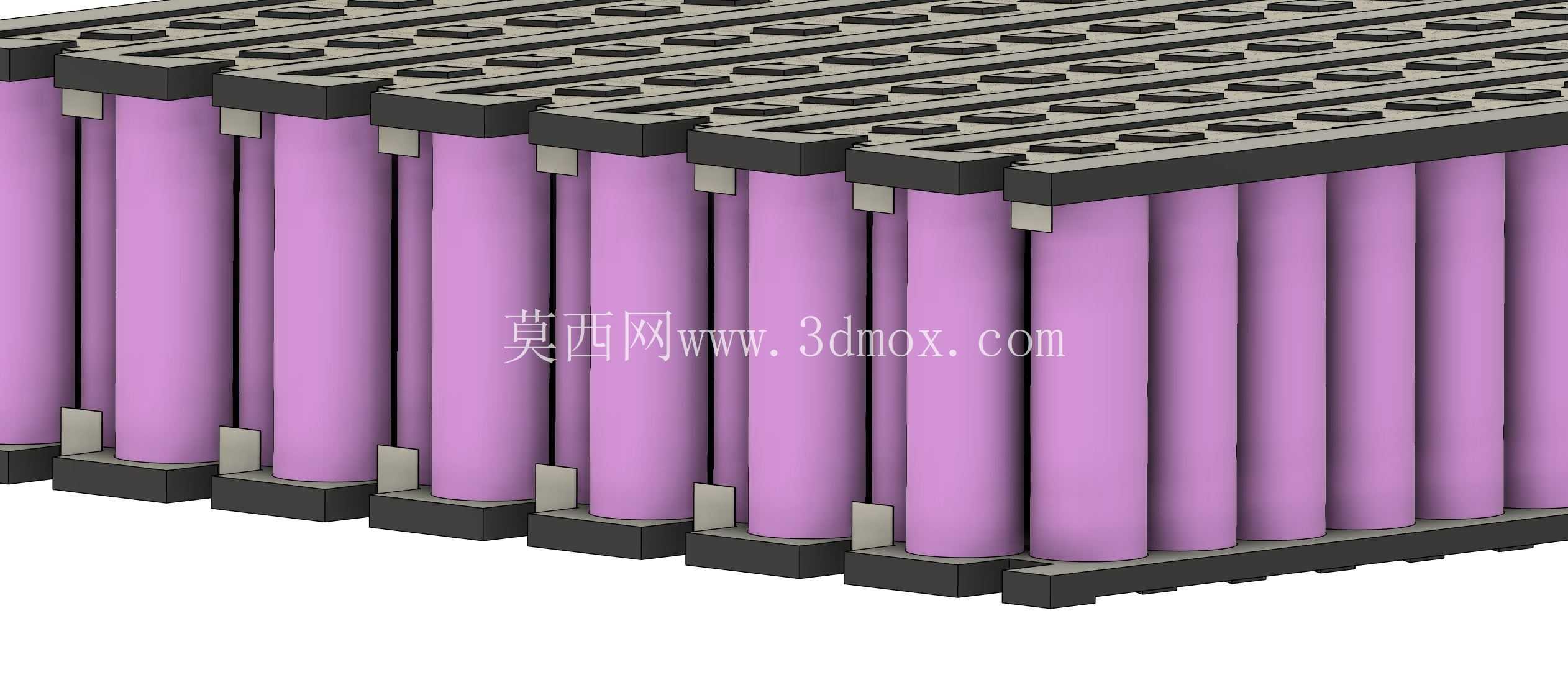

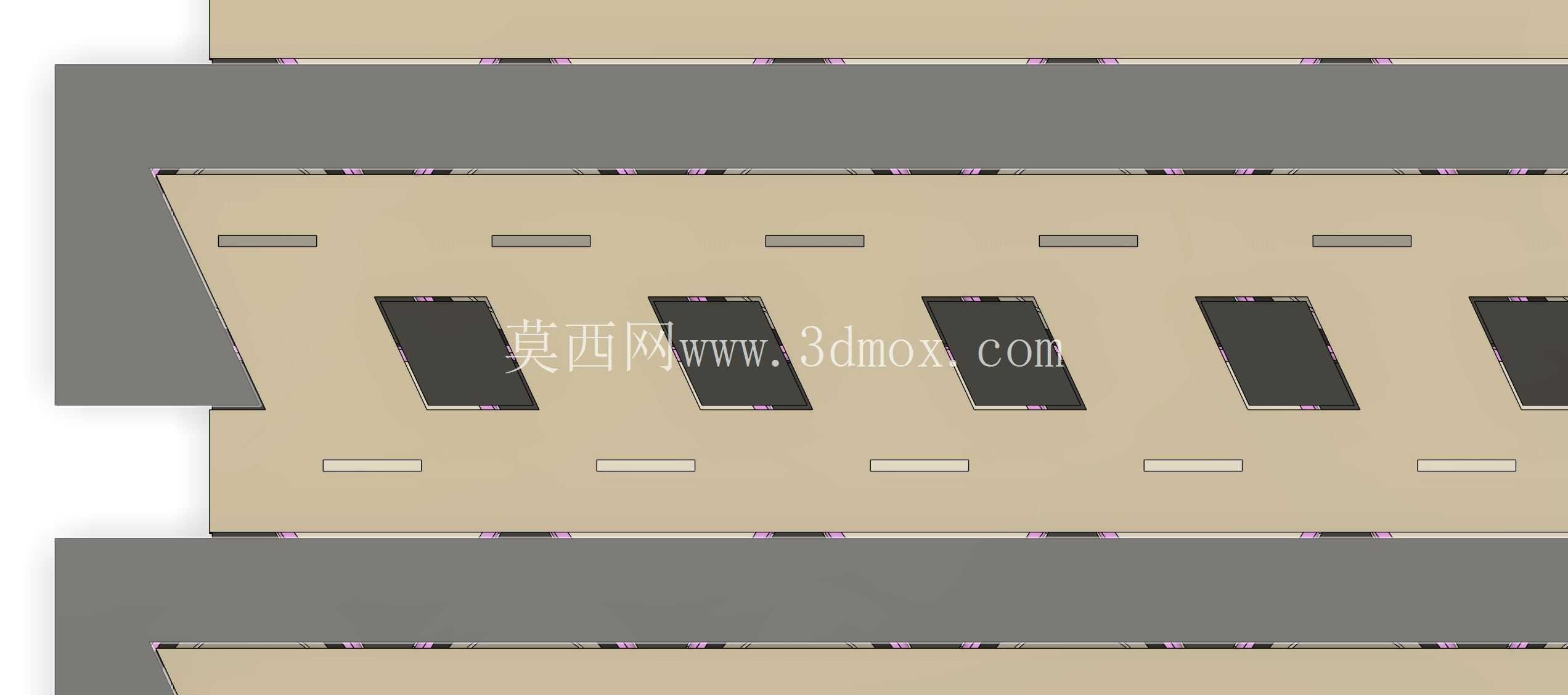

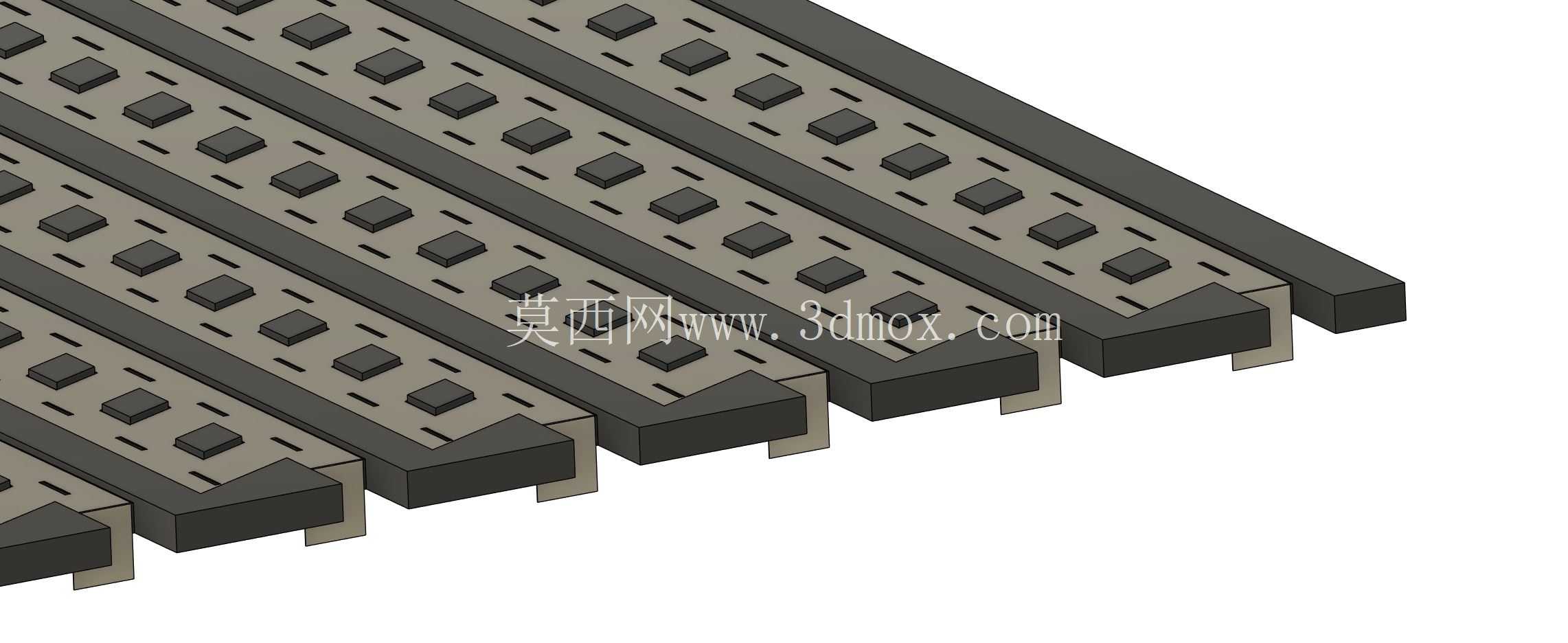

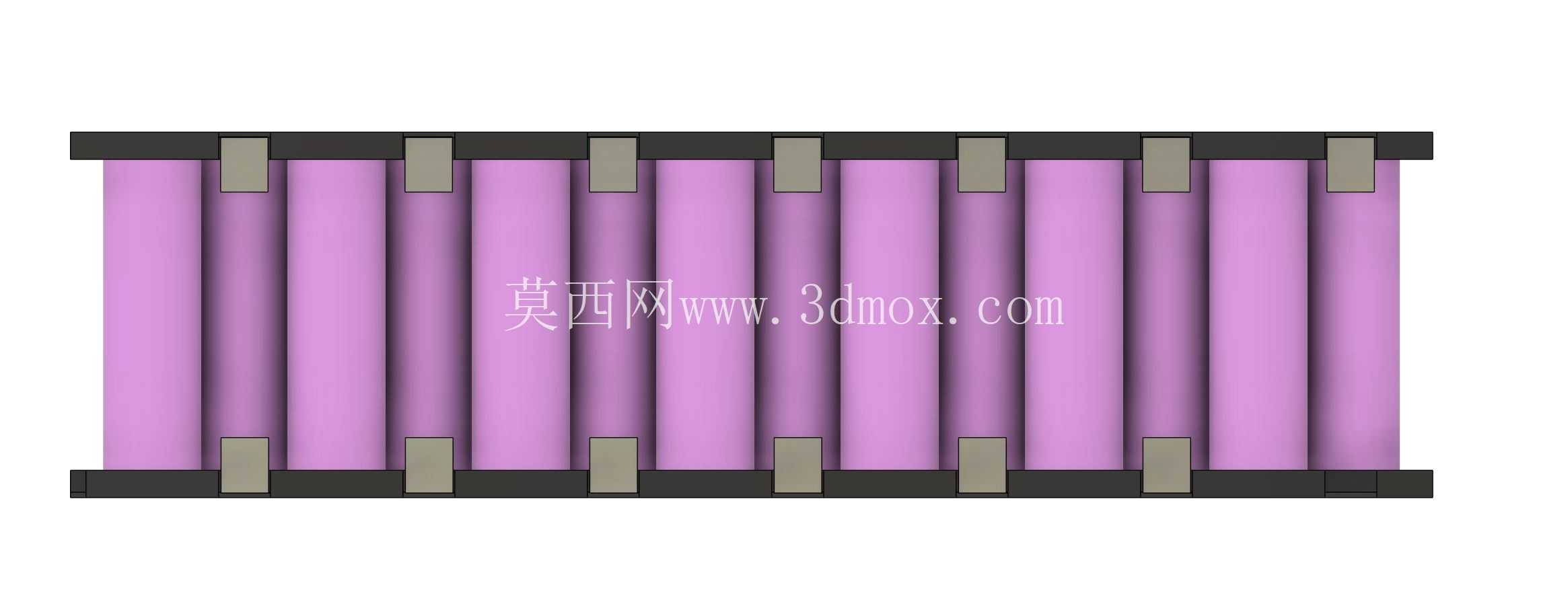

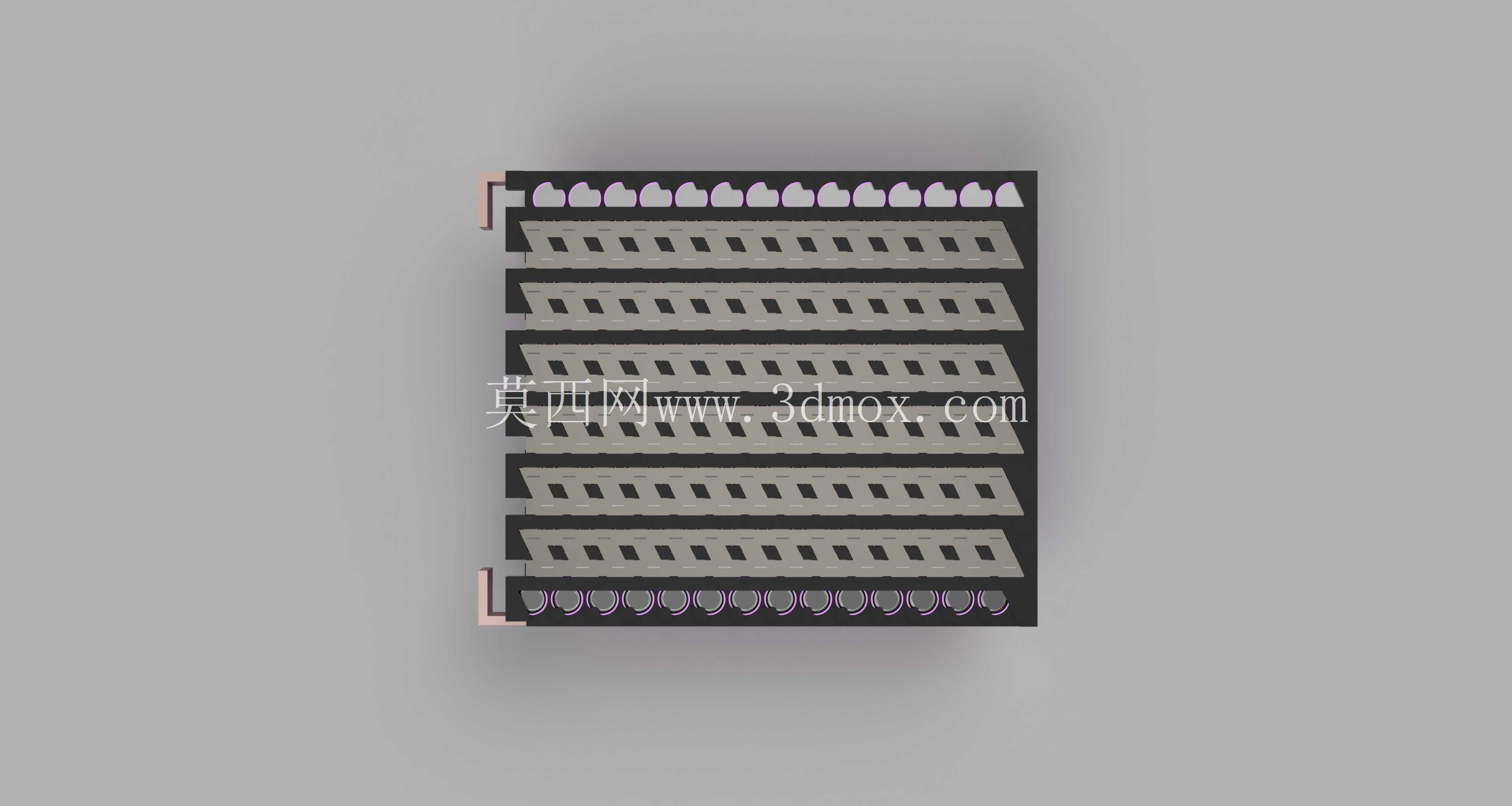

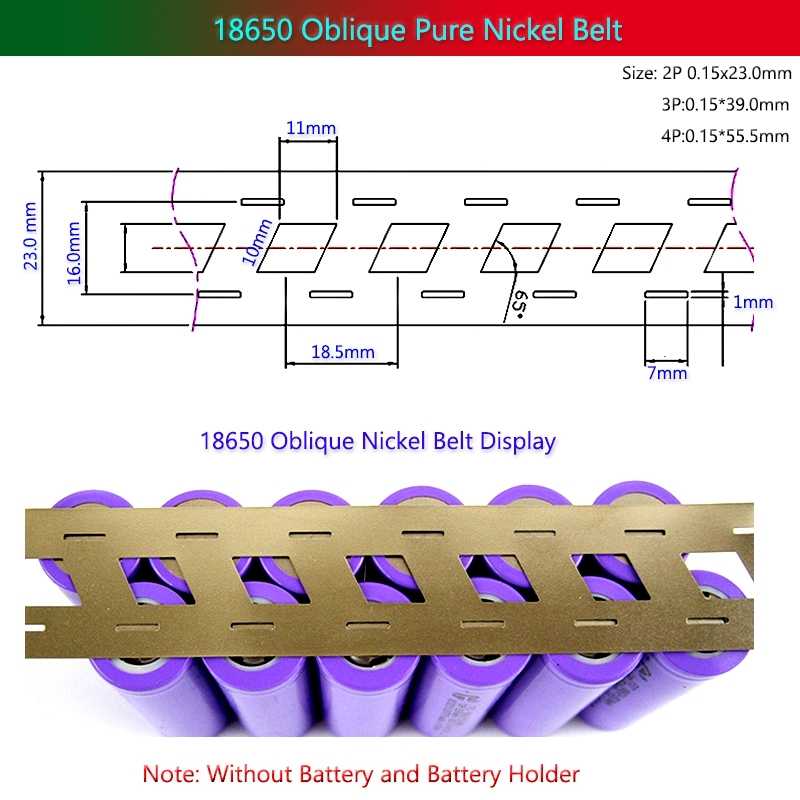

　　从成组逻辑来看，14串的配置刚好匹配常规48V低压用电系统的电压区间，满电状态下电压可以覆盖多数低压直流设备的输入要求，14并的电芯排布则可以在单电芯3000mAh容量的常规配置下，实现42Ah的模组总容量，能够满足多数中小功率设备2-4小时的持续供电需求，适配户外便携作业、小型代步工具、后备应急电源这类常见的应用场景。结构设计上，上下两层蜂窝支架采用对位卡扣式连接，不需要额外的螺丝固定就可以实现电芯的轴向定位，支架边缘设置的凸起限位结构，可以在电芯组装入设备外壳时起到定位支撑作用，避免模组在壳体内出现窜动，支架上预留的镍条走线槽深度刚好覆盖2p镍条的厚度，焊接完成后镍条不会突出支架表面，既可以降低镍条被外力挤压短路的风险，也能缩减模组整体的厚度尺寸，提升空间利用率。

　　模组的汇流排引出端设置在支架的单侧边缘，采用阶梯式的极柱排布，相邻串的极柱之间预留了足够的安全爬电距离，不需要额外增加绝缘挡片就可以满足低压电气的绝缘要求，降低组装时的物料成本与工序复杂度。从安装边界来看，整个模组的外形为规整长方体，所有电芯的圆柱面都被支架完全包裹定位，相邻电芯之间预留了均匀的散热间隙，在持续大电流放电时，电芯产生的热量可以通过间隙间的空气流通实现自然散热，不需要额外加装散热风扇就可以满足常规放电倍率下的散热需求，适合对噪音控制有要求的室内使用场景。设计过程中需要重点关注的是支架的材质选型，通常采用阻燃级PP材质制作，既可以满足UL94-V0的阻燃要求，也具备足够的结构韧性，在电芯出现轻微鼓胀时可以提供一定的形变余量，避免支架被撑裂导致电芯定位失效。另外，支架上的每个电芯胞孔底部都设置了微小的排气缺口，当电芯出现异常泄压时，内部排出的气体可以顺着缺口流向模组边缘的排气通道，不会在模组内部积聚压力，提升整个电池组的使用安全性。

　　在实际组装作业中，这种蜂窝支架结构可以大幅提升电芯排布的效率，作业人员只需要将电芯按照正负极方向依次放入孔位，扣合上盖就可以完成电芯的预固定，不需要逐个调整电芯位置，相比传统的胶粘固定或者绑带固定方式，组装效率可以提升40%以上，同时后期如果出现单颗电芯失效的情况，只需要拆开对应位置的支架卡扣就可以更换电芯，不需要拆解整个模组，降低后期维护的成本。需要注意的是，这款结构适配的是常规直径的18650电芯，如果选用带外皮加厚的特殊型号电芯，需要对应调整胞孔的直径尺寸，避免出现电芯无法装入的问题，另外镍条焊接时需要控制焊接头的压力，避免压力过大压穿电芯外皮或者导致支架局部受热变形，影响后续的装配精度。整个模组的边角位置都做了圆角过渡处理，装入设备外壳时不会刮蹭外壳的内壁绝缘层，模组整体的高度方向预留了0.5毫米的压缩余量，在外壳盖合时可以通过支架的轻微形变实现压紧固定，不需要额外打胶固定，减少组装工序中的胶水使用，也更符合环保生产的要求。
