立式智能手表无线充电底座结构设计

　　这款立式智能手表充电底座的结构设计，核心围绕日常桌面使用场景的实际痛点展开，区别于传统平放式充电座的使用逻辑，在结构排布上做了针对性优化。日常办公桌面、居家床头柜场景中，平放的充电手表往往需要用户低头查看屏幕提示，立式支撑结构可以让手表屏幕保持倾斜朝向用户视线方向，无需挪动设备就能快速查看消息提醒、充电状态，适配多数人桌面使用时的视线高度，减少不必要的低头动作。

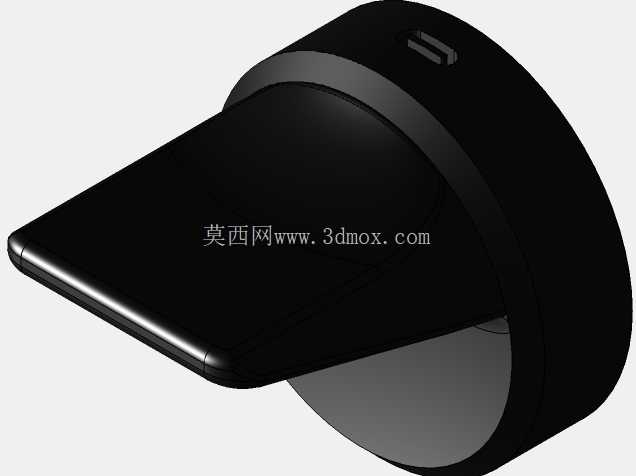

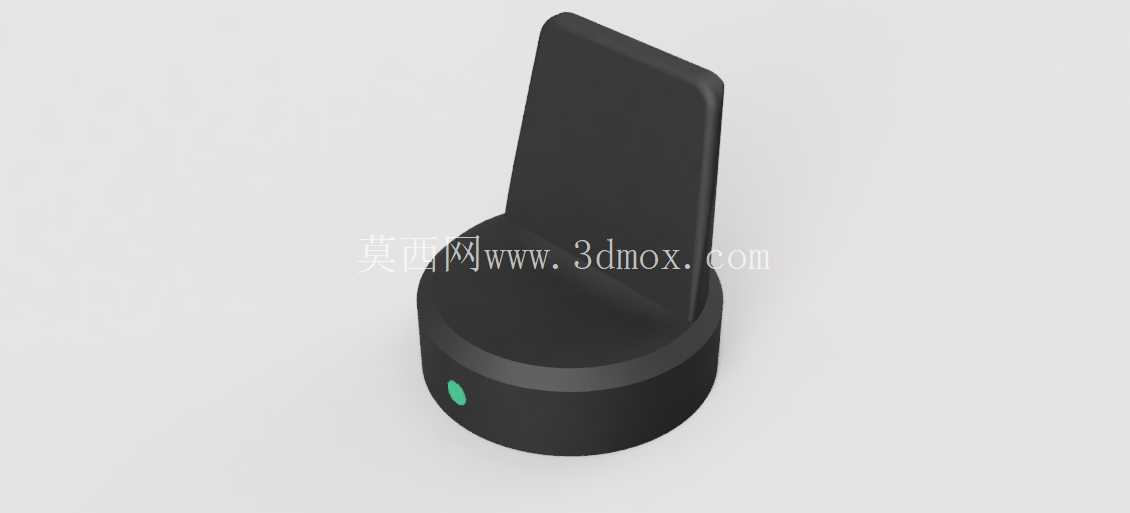

　　从功能特性来看，底座采用圆形下沉式承托结构，承托面做了微弧处理，刚好贴合智能手表背部的充电感应区域对位需求，手表放置时可以自然滑入对位位置，不需要用户反复调整对齐充电触点，降低对位偏差导致的充电失效概率。底座侧面预留的状态指示灯开孔，位置选在底座圆柱侧壁偏下的位置，既可以在充电时清晰传递工作状态，又不会因为灯光直射用户视线造成夜间使用的光污染，指示灯的导光柱结构做了漫反射处理，光线柔和不刺眼。背部的立式支撑板采用圆角过渡的薄型结构，支撑板与圆形底座的连接位置做了加厚加强筋处理，避免长期插拔手表或者倚靠受力时出现连接位断裂的问题，支撑板表面预留了防滑贴安装位，可以避免手表倚靠时出现滑落偏移。

　　设计思路上，整体采用一体化圆润造型，所有外露棱边都做了R2以上的圆角处理，没有尖锐棱角，日常拿取移动时不会刮蹭桌面或者划伤手部。内部腔体的排布充分考虑了无线充电线圈、整流变压模块的安装空间，圆形底座的内部腔体直径预留足够的元器件安装余量，线圈安装位正对承托面中心位置，保证充电耦合效率达到最优值，变压模块的安装位远离线圈区域，避免电磁干扰影响充电稳定性，同时腔体内部预留了走线槽位，内部连接线可以顺着加强筋的间隙排布，避免组装时压线导致的线路破损。底座底部预留了防滑胶圈的安装槽，胶圈突出底座底面0.5mm，放置在光滑桌面时可以提供足够的摩擦力，避免拿取手表时带动底座移位。

　　从安装边界与尺寸控制来看，整体底座的圆柱直径控制在60mm以内，立式支撑板的高度不超过80mm，整体占用桌面面积不到普通水杯的二分之一，不会过多挤占桌面有限的摆放空间，不管是办公桌的键盘旁，还是床头柜的边角位置都可以轻松放置。底座的侧壁厚度控制在2.5mm，兼顾结构强度与注塑成型的工艺要求，避免壁厚不均导致的注塑缩水、变形问题，承托面的下沉深度为8mm，手表放置后不会因为轻微触碰就从底座上脱落，同时也不会因为深度过大导致手表取放不便。支撑板与底座的连接位采用圆弧过渡，分散受力点的应力，长期使用也不会出现连接位开裂的问题。整体结构没有复杂的倒扣结构，上下壳体采用卡扣连接，组装时不需要额外的螺丝固定，装配工序简单，适合批量生产组装，后期维护拆卸也十分方便，只需要沿着卡扣缝隙就能拆开壳体更换内部元器件。
