自行车金属轮圈三维结构设计作品

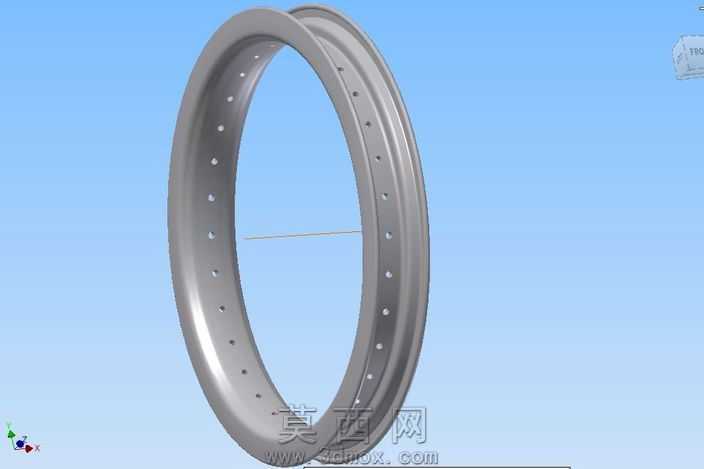

本作品为自行车配套的金属轮圈三维结构模型，建模阶段采用Autodesk Inventor软件完成全参数化构建，首先通过草图绘制轮圈的轴向截面轮廓，精准勾勒出轮圈的双层侧壁、胎圈座、辐条安装凸台的截面形态，对轮圈边缘的卷边结构做了等壁厚约束，保证截面轮廓的尺寸公差符合民用自行车轮圈的通用设计规范。完成截面草图后通过旋转特征生成轮圈的基础环形基体，随后在轮圈周向均匀阵列辐条安装孔，孔位的排布严格匹配常规自行车辐条的交叉编圈角度，每个安装孔都做了沉孔倒角处理，避免辐条帽安装时出现应力集中的问题。建模过程中对轮圈的拼接焊缝位置做了细节还原，在轮圈侧壁的对应位置添加了细微的焊缝凸起特征，还原金属轮圈的真实加工工艺特征。材质渲染阶段为模型赋予了哑光铝合金材质，调整材质的金属度、粗糙度参数模拟阳极氧化后的铝合金表面质感，同时添加了细微的表面颗粒纹理，避免渲染效果出现过于光滑的塑料感；场景搭建采用淡蓝色纯色背景，搭配柔和的环境光与定向补光，清晰展现轮圈的环形曲面弧度与侧壁的厚度层次，通过透视角度调整完整呈现轮圈的周向孔位排布与整体轮廓。设计过程中重点考量轮圈的结构强度与轻量化平衡，双层侧壁的结构设计既提升了轮圈的抗侧向形变能力，又通过中空结构降低了整体重量，辐条孔的均匀排布保证轮圈受力时的载荷均匀分布，避免局部应力过大导致的轮圈变形问题；轮圈的胎圈座尺寸严格适配常规自行车外胎的安装规格，保证轮胎装配后的贴合度与密封性，整体模型的结构细节完整还原了量产自行车轮圈的设计特征，可用于自行车整车装配的配套结构验证、轮圈加工工艺的前期方案推演，也可作为机械零件环形结构建模的教学参考案例。
