废油燃烧取暖烹饪炉具结构设计

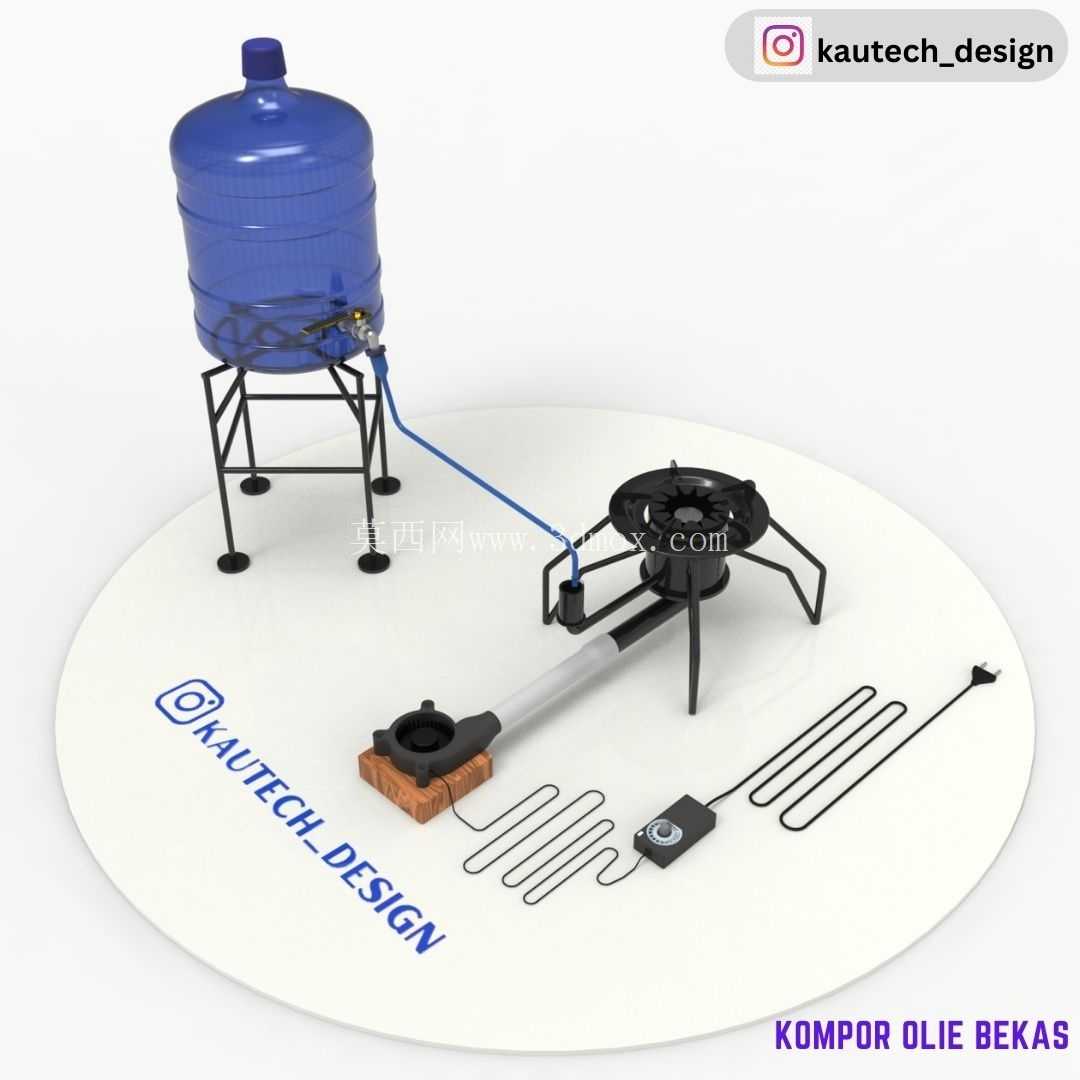

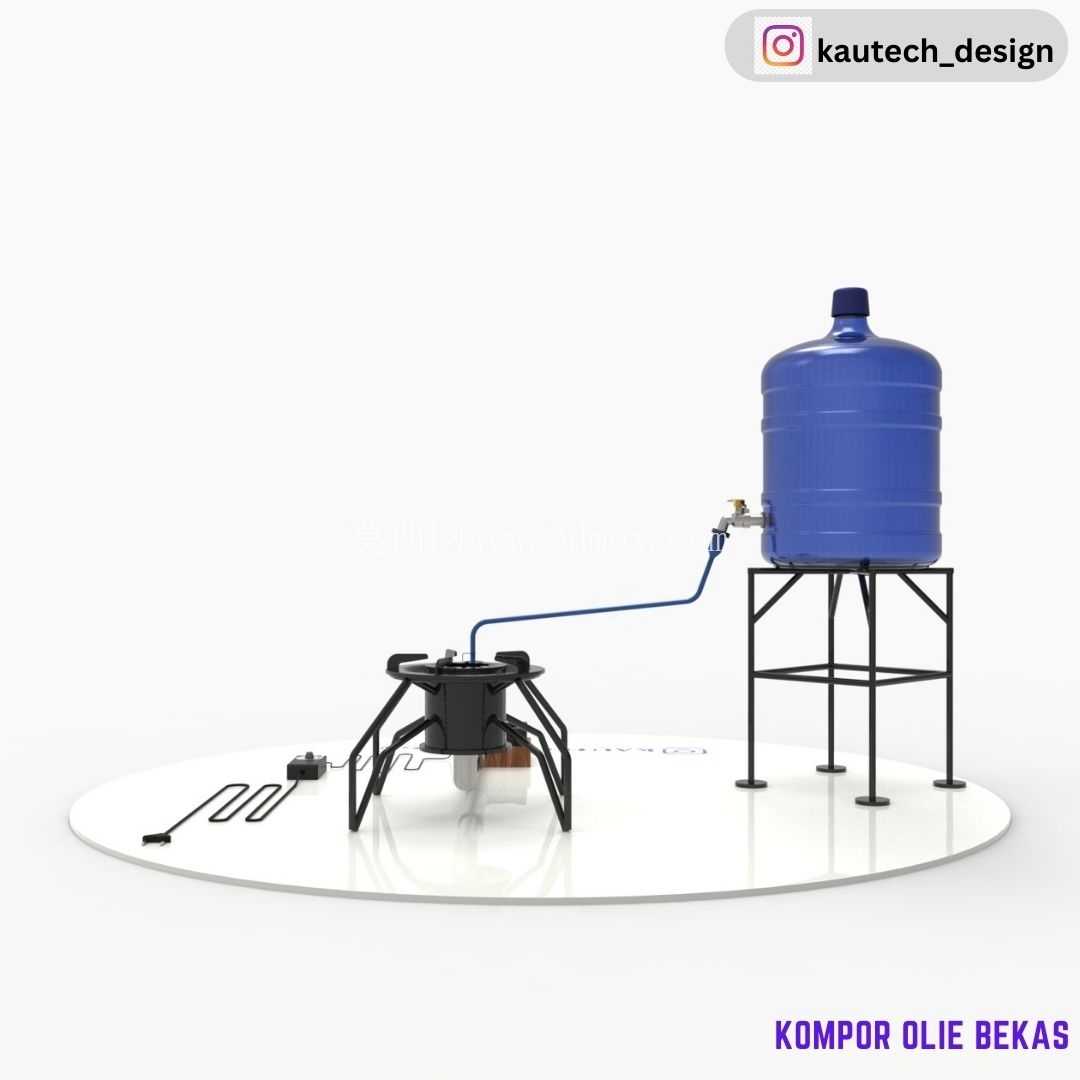

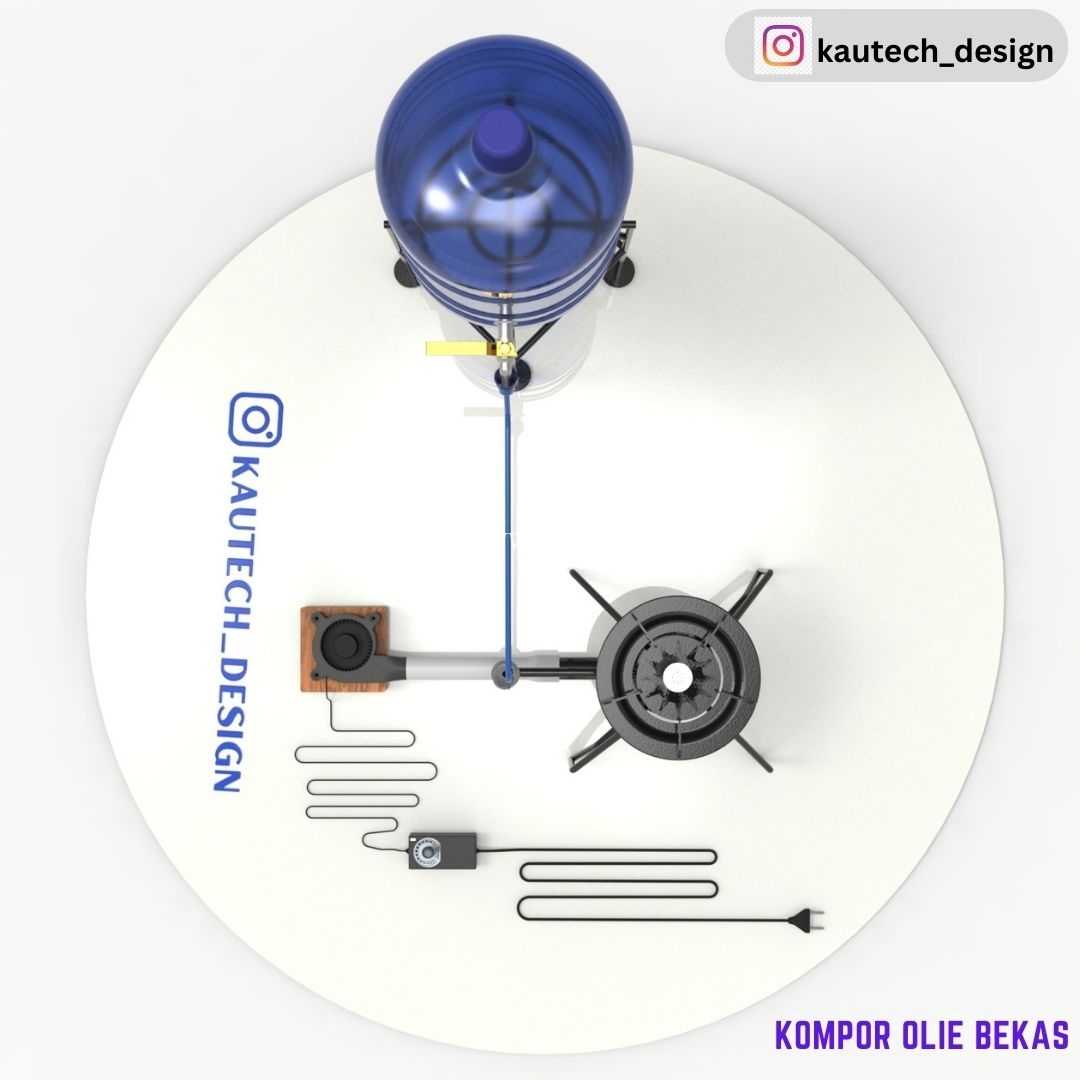

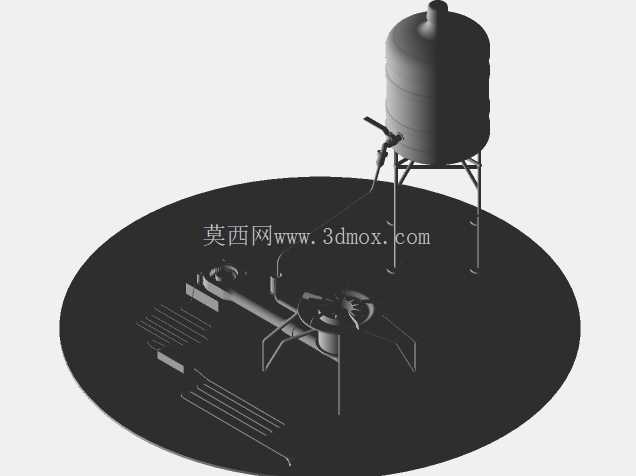

　　这款炉具的核心设计逻辑围绕废油资源化利用展开，针对餐饮门店、小型加工车间、户外作业营地等场景中废弃食用油脂、废机油、液压废油难以合规处置的痛点，将原本需要付费清运的废油转化为可直接利用的热能，既降低了废油处置的合规风险，也削减了常规取暖、烹饪的能源采购成本。从结构组成来看，整套装置分为储油单元、供油管路、燃烧炉头、点火预热组件、火力调节模块五个核心部分，储油单元采用常见的大容量桶装容器作为储油载体，搭配三脚支撑支架抬高储油容器底部高度，利用重力差实现无动力供油，省去了额外配置输油泵的成本与故障点，支架支脚底部设置圆形防滑脚垫，可在水泥地面、夯实泥土地、木质临时台面等不同铺装场景下保持放置稳定性，避免储油容器倾斜引发的溢油风险。

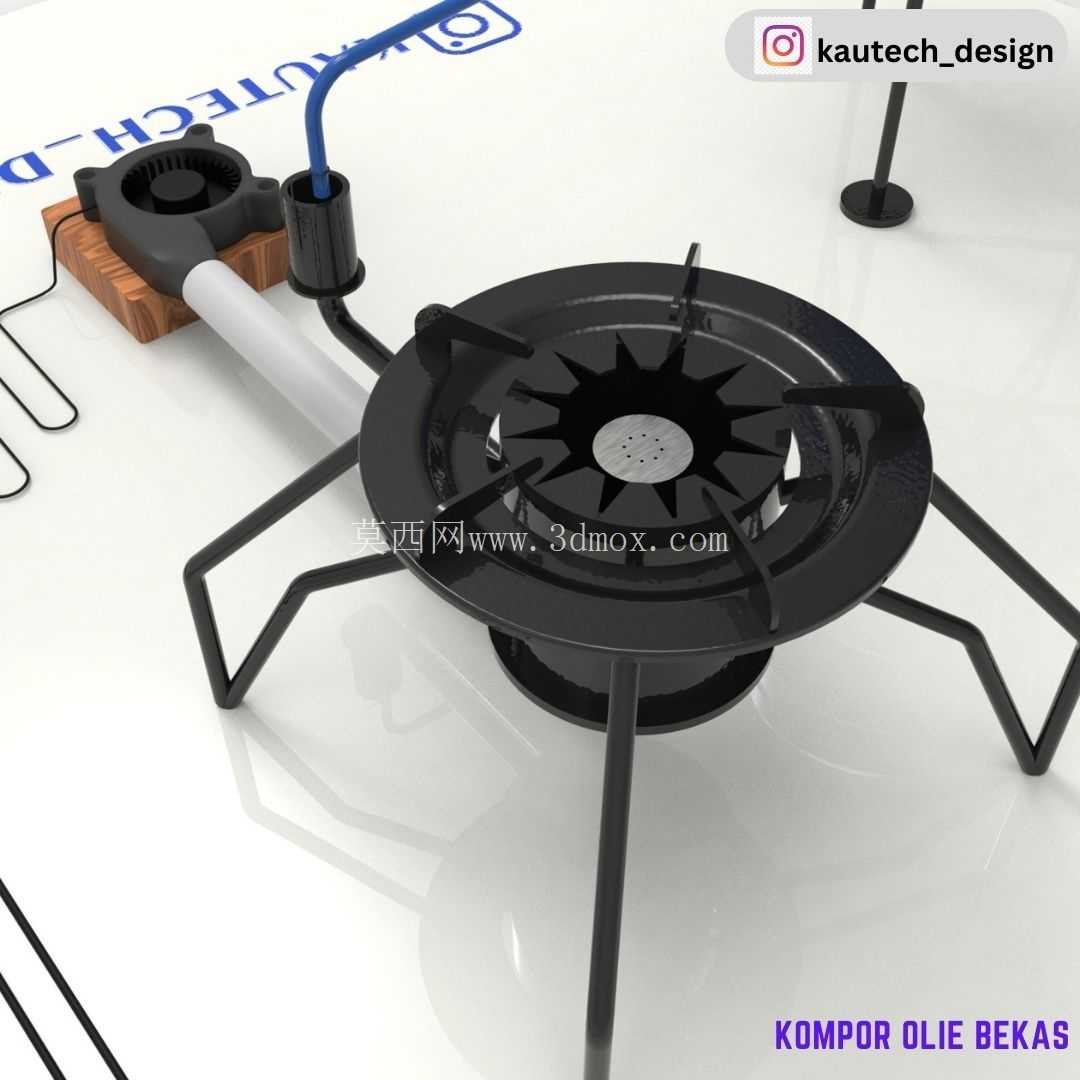

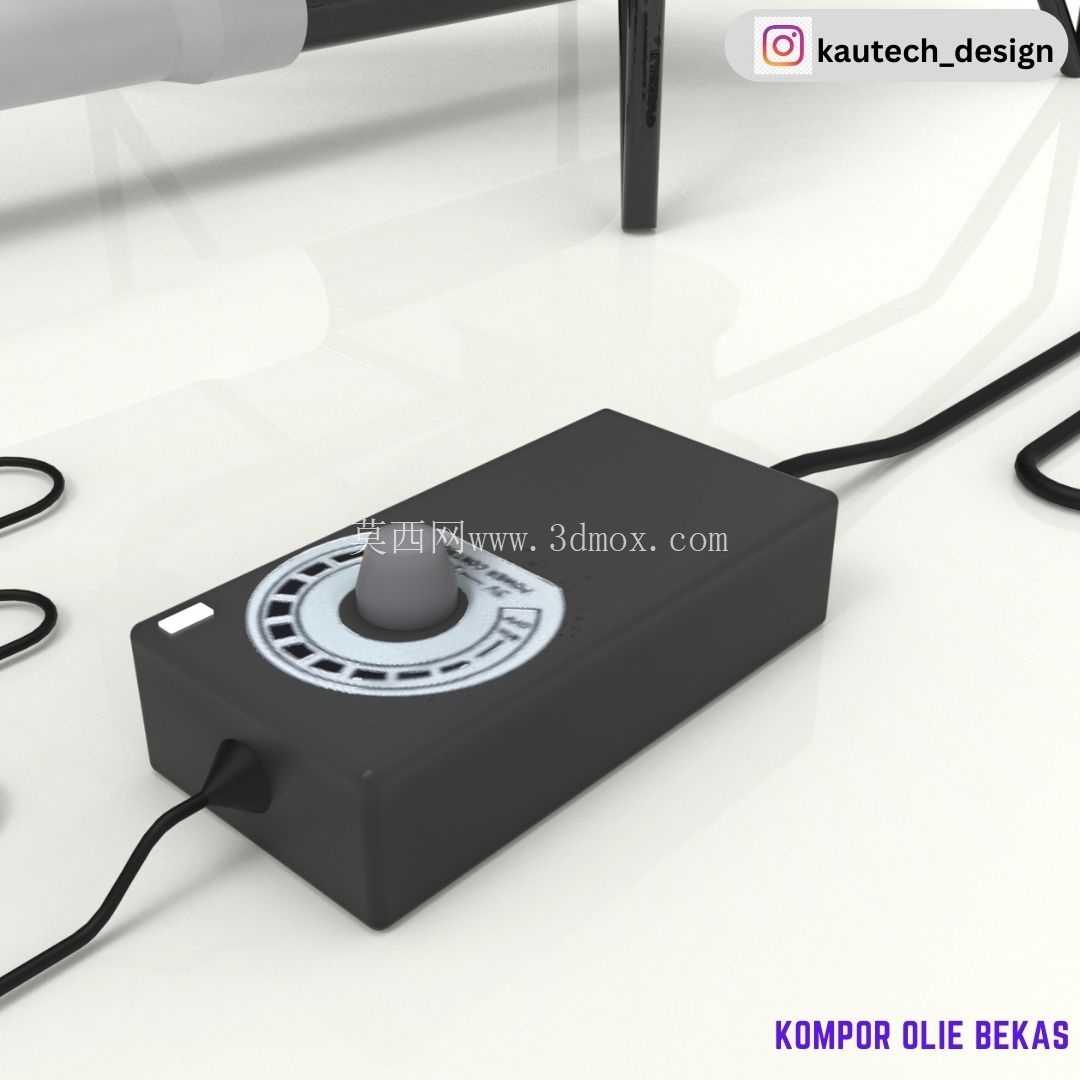

　　供油管路采用耐油柔性软管连接储油容器出油阀与炉头进油口，管路中间设置可精准调节开度的流量调节阀，可根据实际热负荷需求调整供油量，实现从文火保温到猛火加热的多档位火力切换，管路走线沿支架支脚与地面间隙排布，避免人员踩踏造成管路弯折堵油，同时管路与燃烧炉头的高温区域保持足够安全距离，外层可配套隔热防护层避免长期高温烘烤加速管路老化。燃烧炉头采用环形稳焰结构设计，外圈设置多圈交错布置的火孔，可让雾化后的废油与空气充分混合，燃烧过程中不会出现局部积碳、冒黑烟的问题，炉头底部设置可折叠三脚支撑结构，展开后可稳定放置在平面上，支脚展开角度经过力学校核，即使放置满水的大容量锅具也不会出现侧翻，折叠后可大幅缩小收纳体积，方便户外转场携带。

　　点火预热组件配套独立的预热燃烧槽，初次点火时可在槽内放置少量引燃物加热炉头，待炉头温度达到废油燃点后再打开供油阀，避免冷炉状态下供油过多出现点火爆燃、燃油流淌起火的安全隐患，预热槽下方设置隔热垫块，采用耐高温低导热材质制作，可隔绝燃烧热量向放置台面传递，避免高温灼伤台面或引发可燃物起火。整套装置的安装边界对场地要求极低，不需要固定安装基础，仅需要在通风条件良好的开阔区域放置即可，使用过程中不需要外接电源、不需要配套高压燃气储罐，整体结构无复杂精密部件，日常维护仅需要定期清理炉头火孔积碳、检查供油管路密封性即可，操作门槛极低，没有专业设备操作经验的人员经过简单讲解即可独立使用。

　　从热能输出特性来看，该炉具的热效率足以满足10-20平米空间的冬季取暖需求，同时可适配常规炒锅、煮锅、水壶等多种炊事器具，既可以作为小型作坊的冬季常驻取暖设备，也可以作为户外施工、露营野炊的移动式炊事热源，对于有大量废油产出的餐饮门店、汽修门店来说，可直接将日常产生的废油作为燃料使用，大幅降低能源支出的同时减少废油排放的环境影响。设计过程中充分考虑了DIY制作的可行性，所有结构部件均可采用常见的五金管材、废旧金属件加工制作，不需要专用的精密加工设备，普通具备基础金工作业能力的人员即可按照结构尺寸完成整套装置的制作，同时结构设计预留了足够的改造升级空间，后续可根据使用需求加装余热回收管路、防风聚火圈、自动控温阀等扩展组件，适配更多细分场景的使用需求。
