1500立方液化石油气球形储罐结构设计

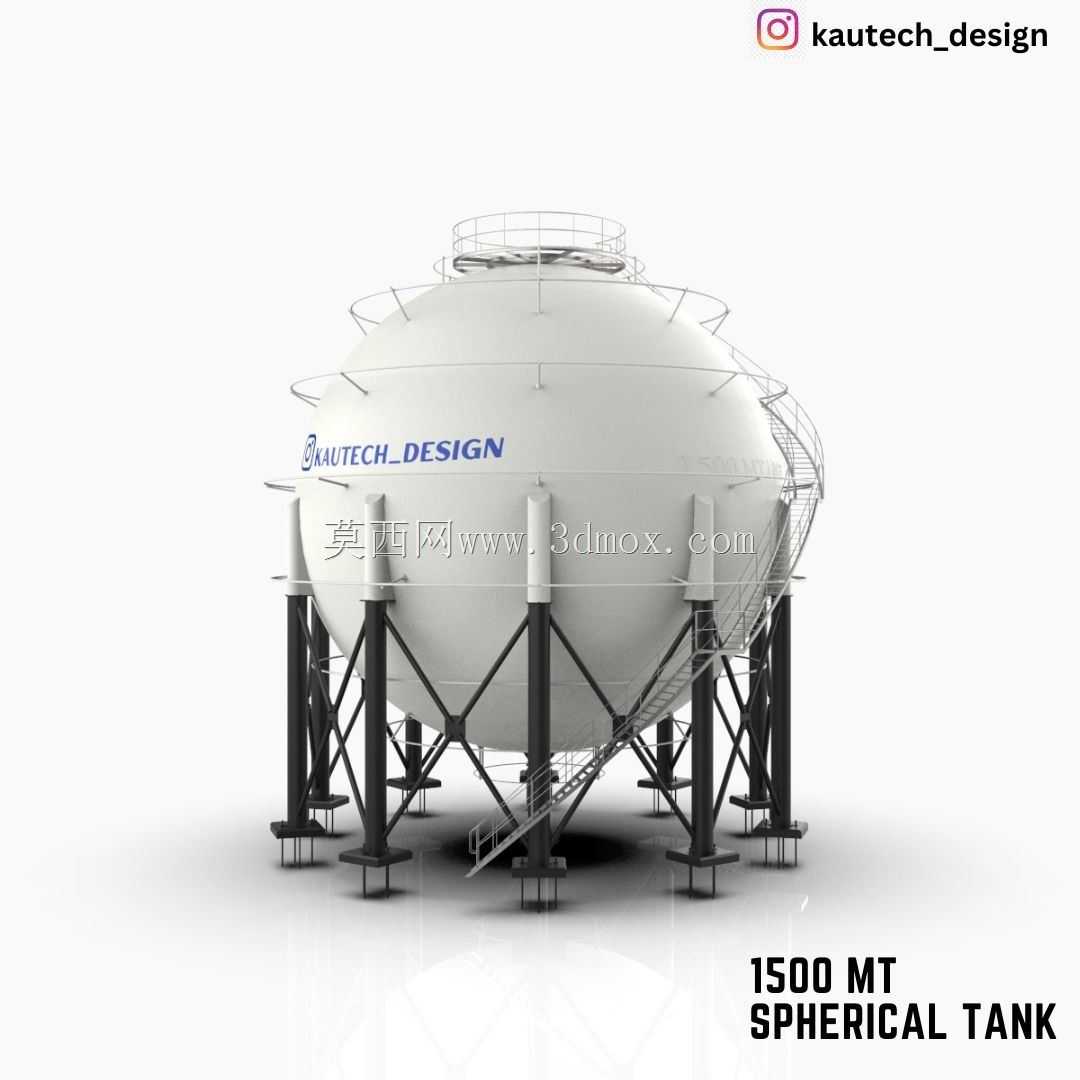

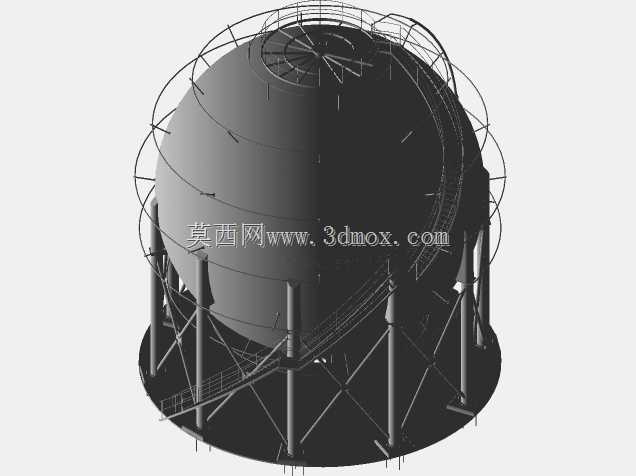

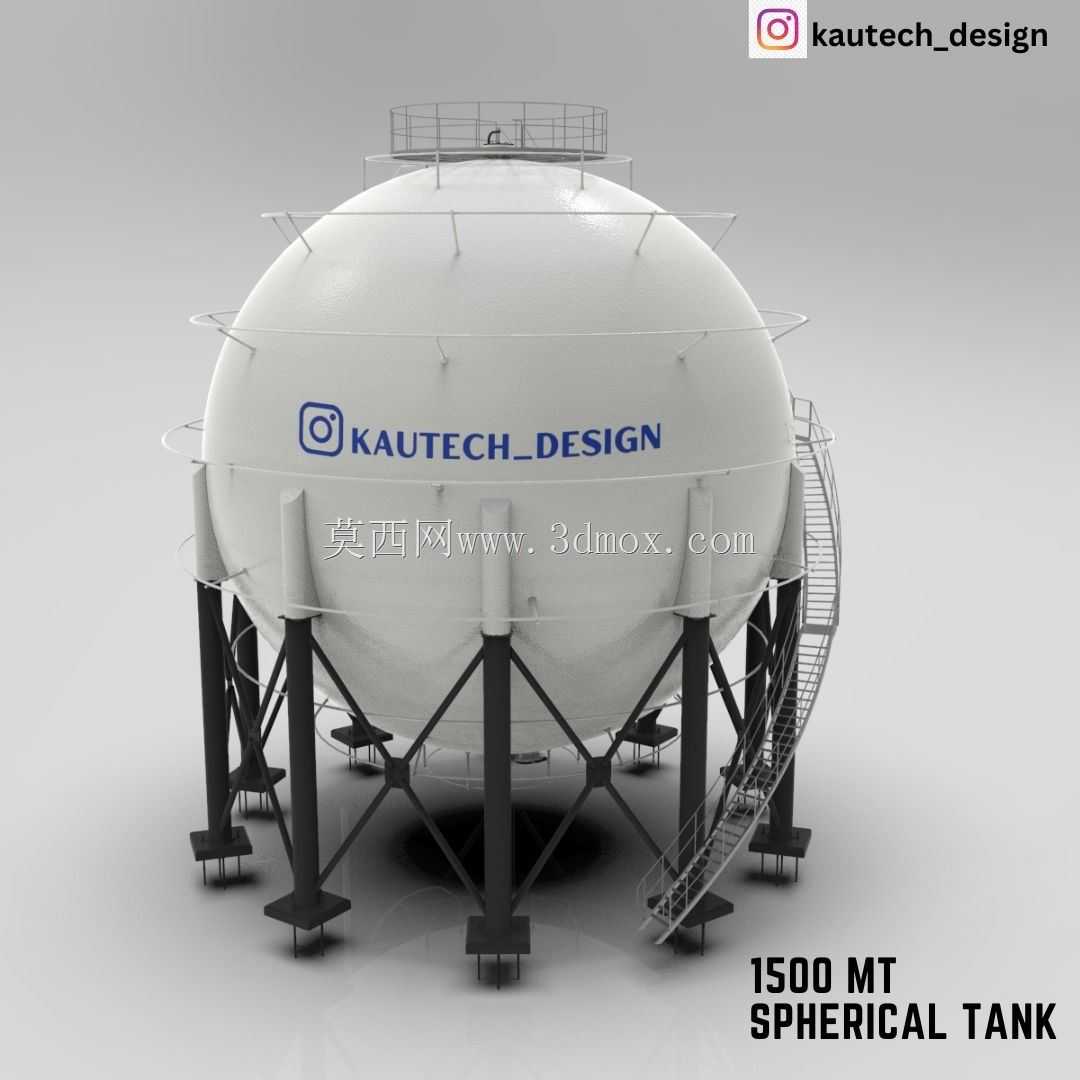

　　在石油天然气储运、炼化厂区、城市燃气调峰站等场景中，球形储罐是大容量承压介质存储的核心设备，这款1500MT级液化石油气球罐，针对LPG常温带压存储的工况做了全维度结构适配。从安装边界来看，球罐采用多柱式支撑结构，沿球壳赤道环向均匀布置12根管状钢支柱，支柱底部通过地脚螺栓与混凝土基础锚固，支柱间设置交叉斜撑形成空间桁架结构，可抵消风载、地震载荷以及介质充装时的偏载力矩，安装时需严格控制支柱的垂直度偏差，相邻支柱的基础标高差需控制在允许范围内，避免球壳组装时产生附加内应力。球壳本体采用分带式排版设计，分为赤道带、上下温带、上下极顶，每块球壳板通过压制成型后现场组焊，排版时充分考虑板材的幅面尺寸与焊缝布置，尽量减少焊缝总长度，

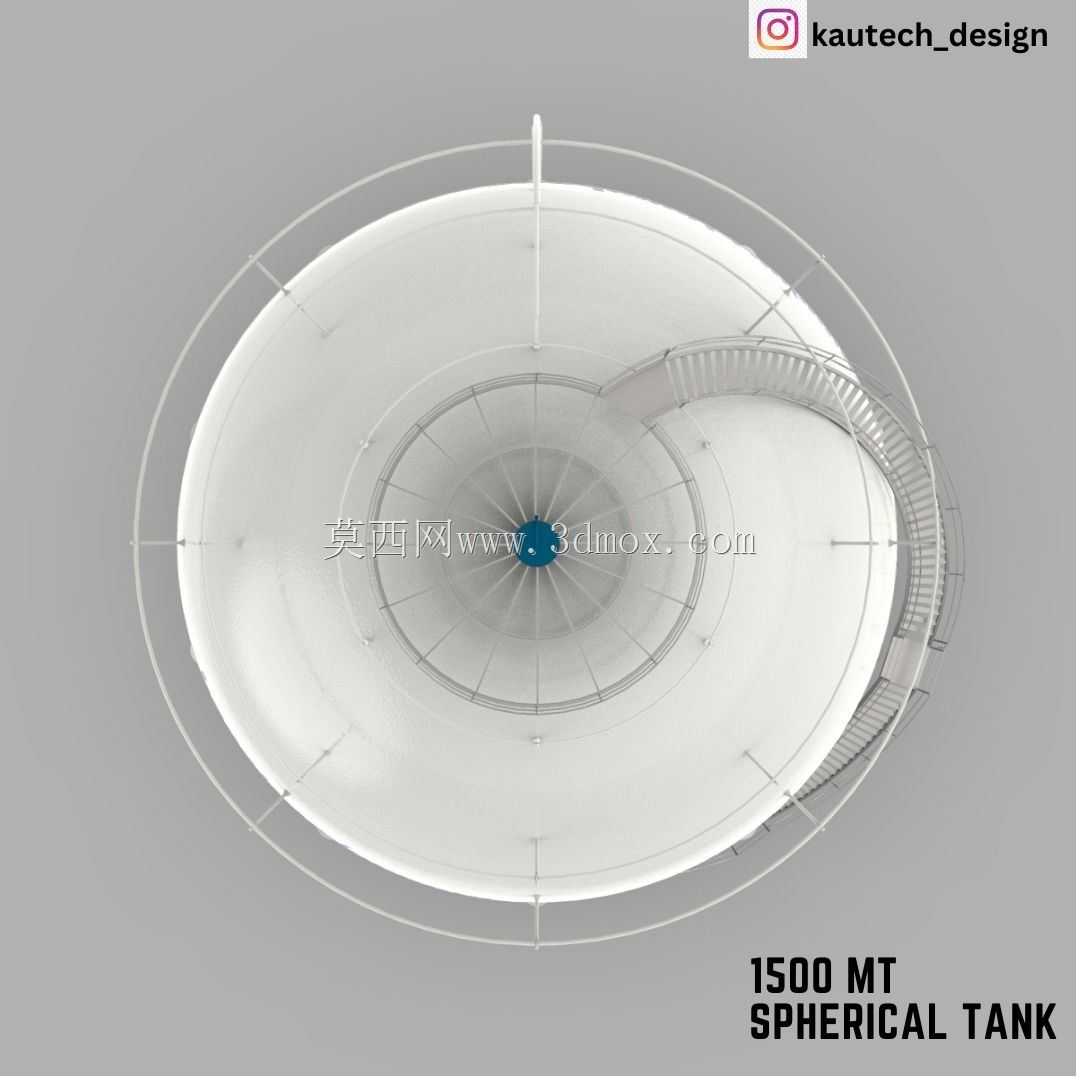

　　同时将纵缝、环缝的位置错开应力集中区域，极顶位置预留人孔、接管安装接口，可对接液位计、安全阀、进出口工艺管线等附属设施。顶部设置环形检修平台与直爬梯，侧面沿球壳弧度设置螺旋盘梯直达顶部平台，盘梯踏步做防滑处理，护栏高度符合石化厂区检修安全规范，满足日常巡检、附件维护的通行需求。从功能特性来看，球形结构的几何特性让罐壁应力分布均匀，相同容积、相同设计压力下，球罐的壁厚仅为同规格圆筒形储罐的一半左右，耗材更少且承压能力更强，能够稳定存储常温下饱和蒸气压较高的液化石油气，罐壁外侧预留保温层安装空间，可根据项目所在地的极端气温配置保温或喷淋降温装置，避免夏季高温时罐内压力超限。设计过程中需重点校核支柱与球壳连接部位的局部应力，

　　该区域是结构应力集中的关键节点，需做补强处理，同时要考虑水压试验时的充水重量对基础沉降的影响，组焊完成后需按规范进行整体热处理消除焊接残余应力，再开展水压、气密性试验，确保罐体的密封性能与结构强度满足长期运行要求。这类球罐相比卧式储罐占地面积更小，单罐存储容量大，适合大型油气储运枢纽、炼化厂的原料与成品存储区使用，能够大幅降低单位存储容积的建设成本，同时配套的接管、附件布局充分考虑日常操作的便利性，阀门、仪表的安装位置预留足够的操作空间，便于后期运维人员开展定期检验、附件更换等作业。
