CA6140机床用双层列管式润滑油冷却装置

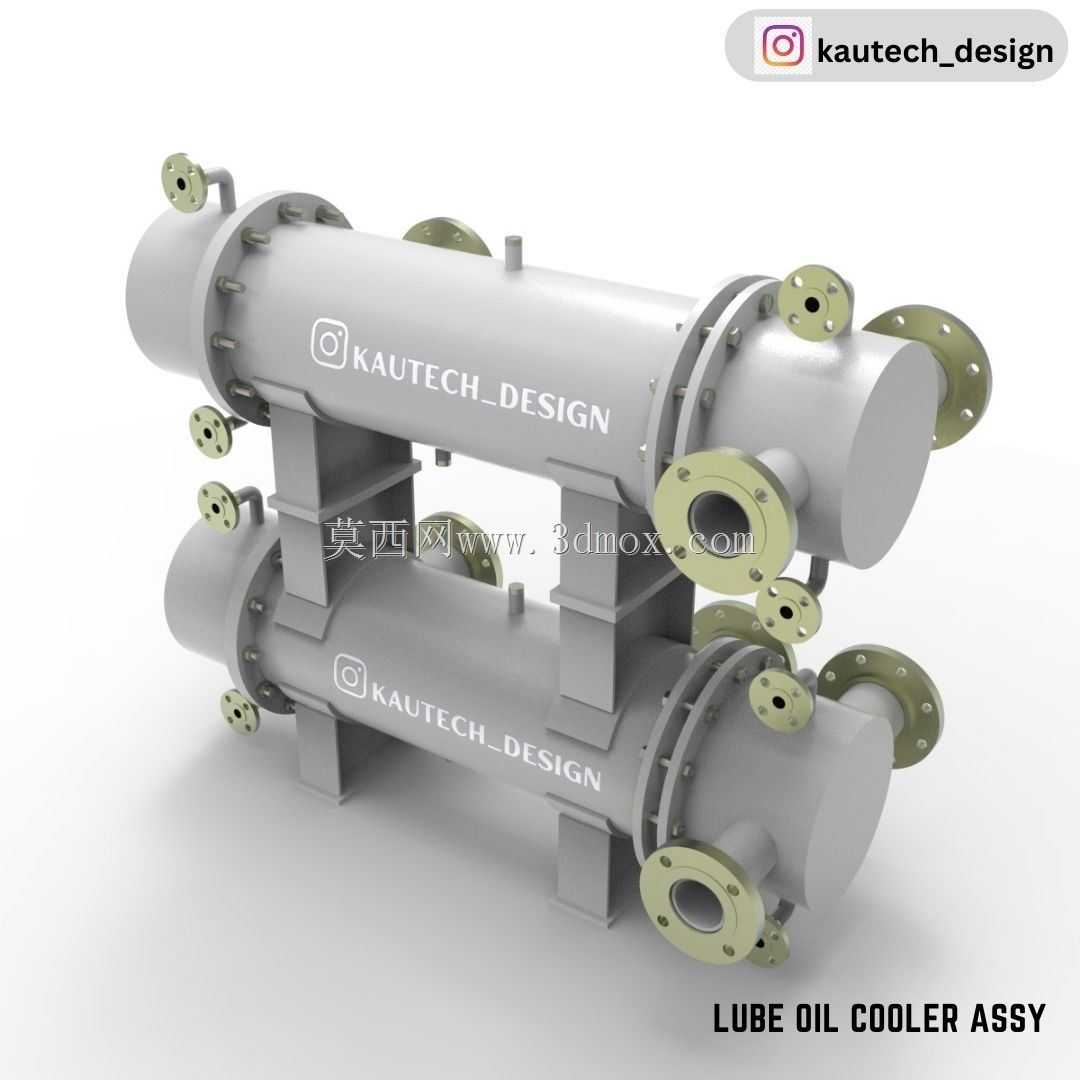

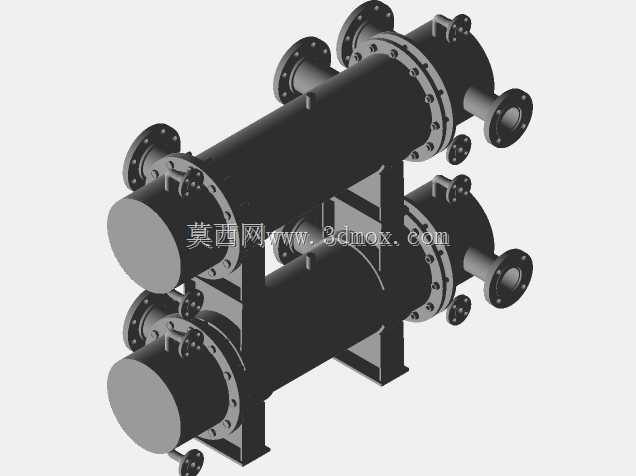

　　这款双层叠置的列管式油冷装置，核心适配CA6140普通车床的润滑系统温控需求，同时可覆盖船用辅机、工业柴油发电机组、重载工业机械的润滑油回路冷却场景，解决闭式润滑系统中油温过高导致的油膜破裂、润滑失效、部件磨损加剧的工程问题。从结构设计逻辑来看，采用上下两层卧式筒体叠装的布局，是在有限安装空间内最大化换热面积的典型工程方案，相比单层同长度筒体，换热面积提升近一倍，同时整体安装占地仅比单层结构增加约15%的垂直高度，适配机床床身内部、机组旁侧预留的窄长安装空间，安装支座采用型钢焊接支架，预留的地脚螺栓孔位可直接适配常规设备安装基座的孔距标准，无需额外加工转接板。筒体两端采用法兰式管板连接结构，管程走高温润滑油，壳程通冷却循环水，

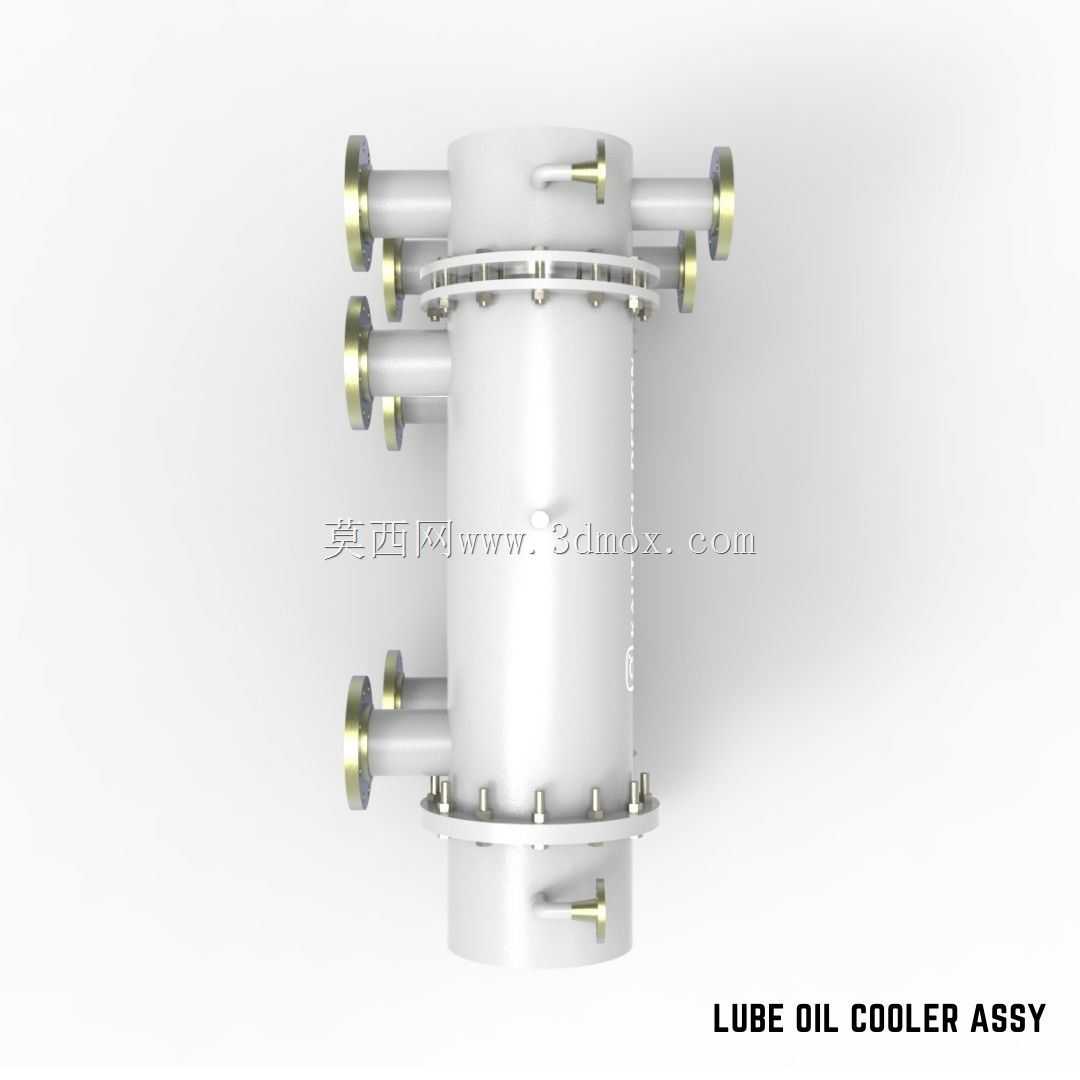

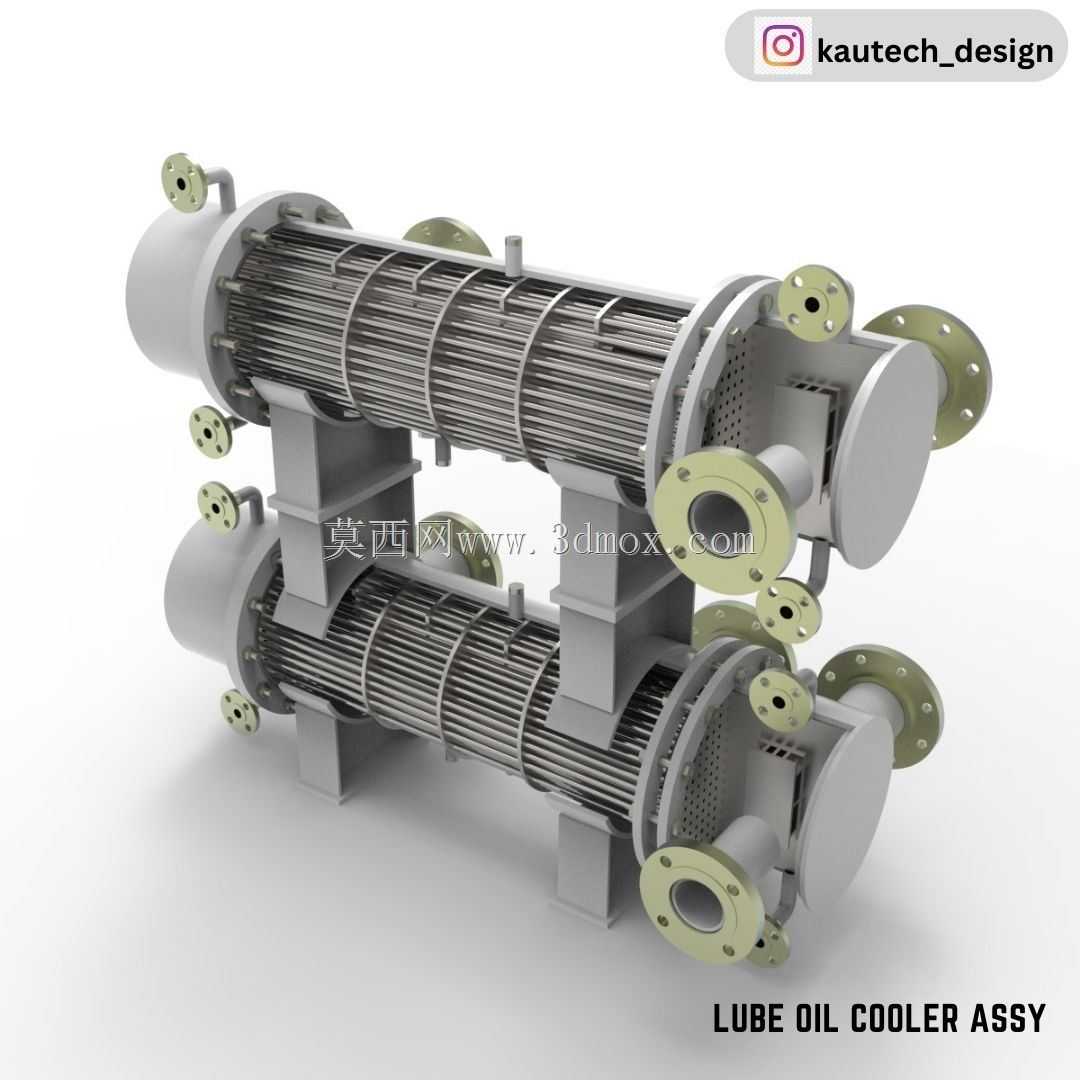

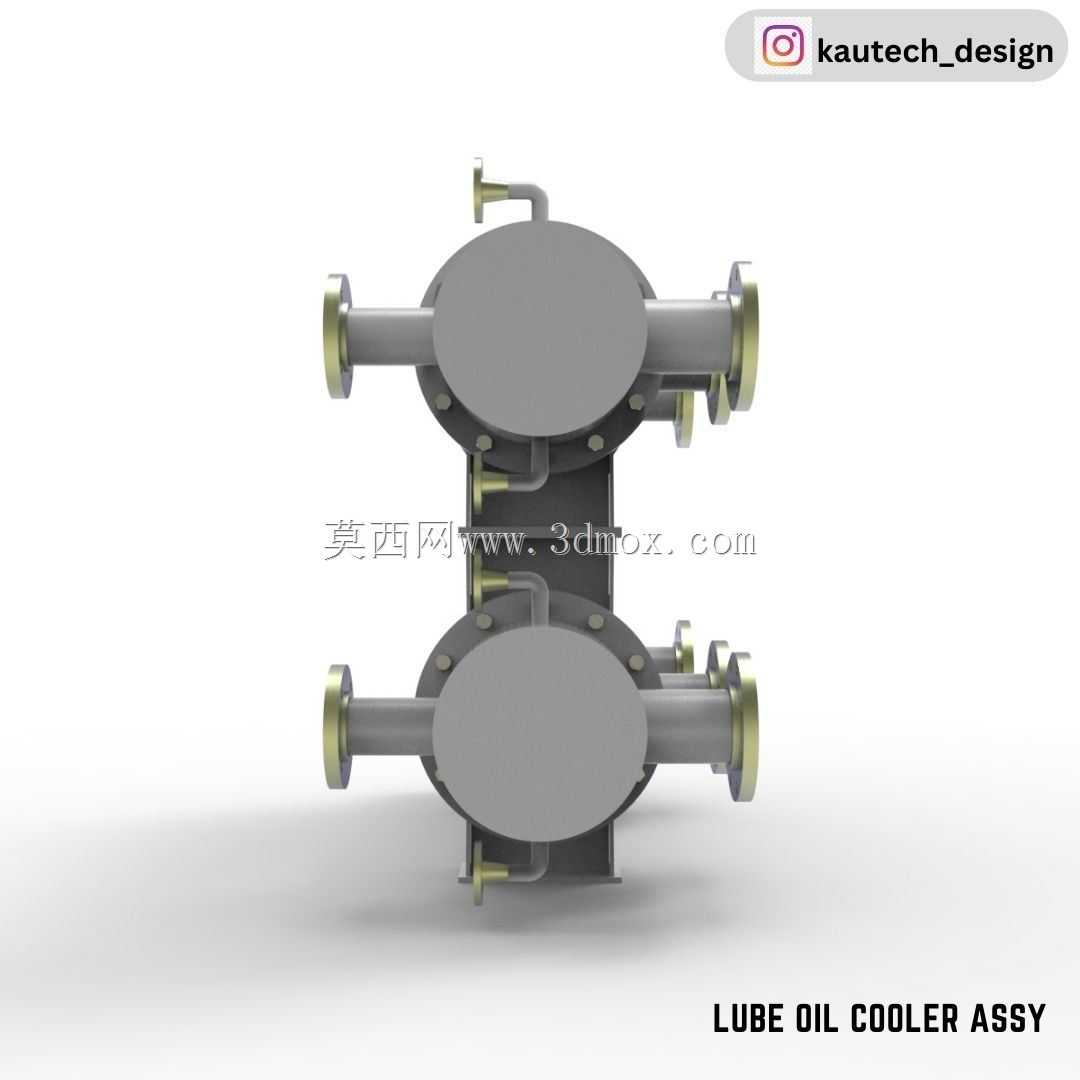

　　端盖拆卸后可直接抽出管束做清洁除垢，适配车间长期运行后的维护需求，避免因水垢、油泥堆积导致换热效率下降。筒体上分布的多个法兰接口，分别对应润滑油的进、出口，冷却水的进、出口，以及排气、排污接口，接口通径匹配常规工业润滑系统的管路通径规格，法兰密封面采用突面结构，适配耐油石棉橡胶垫或金属缠绕垫的密封要求，可承受1.0MPa级别的工作压力，满足常规工业润滑系统的压力工况。上下两层筒体之间采用刚性支架连接，同时在筒体中部设置支撑鞍座，避免长筒体运行时出现挠度变形，管束采用折流板支撑，引导壳程冷却水呈S形流动，提升湍流程度，减少换热死区，保证换热效率稳定。在安装边界上，整体卧式布局的重心偏低，运行时的振动量小，无需额外做减震基础，

　　接口的朝向可根据现场管路走向调整端盖安装角度，适配不同的管路排布需求，设备进出口的压差控制在常规润滑系统允许的压力损失范围内，不会额外增加润滑油泵的工作负载。实际运行中，高温润滑油从管程入口进入后，沿管束内孔流动，将热量传递给管壁，壳程的循环冷却水持续带走管壁热量，将润滑油温稳定控制在35-45℃的最佳工作区间，保证润滑油的粘度始终处于合理范围，避免主轴箱、进给箱内的齿轮、轴承等运动部件因润滑失效出现异常磨损，延长设备维护周期。
