五英寸嵌入式油箱油位显示装置

　　在液压站、润滑系统、小型燃油储油单元、工业齿轮箱的日常运维场景里，油位的直观可视是避免设备缺油磨损、油液过量溢出的核心观测点，这款五英寸规格的油位显示装置，正是针对这类密闭储油腔体的液位观测需求设计的直读式监测部件。不同于传统管状玻璃液位计易磕碰碎裂、密封点多易渗漏的问题，这款油位装置采用整体嵌入式嵌装结构，安装时仅需在油箱侧壁开出对应尺寸的矩形安装孔，将装置整体嵌入后通过上下两个固定耳配合密封垫完成锁紧固定，整个安装面仅需一道环形密封，大幅降低了侧壁开孔带来的渗漏风险。

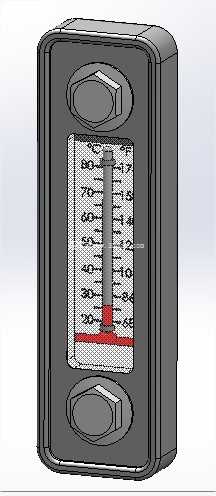

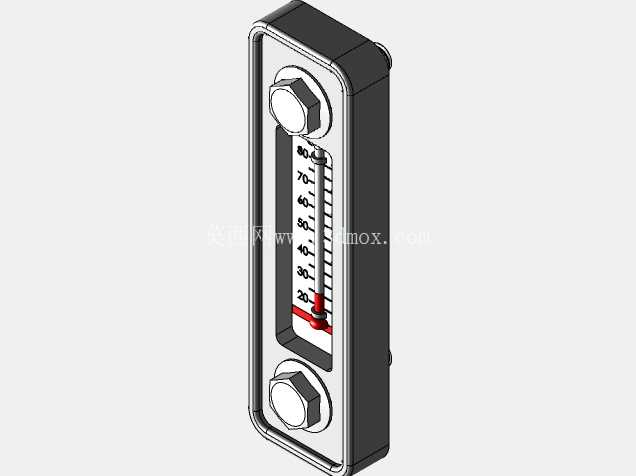

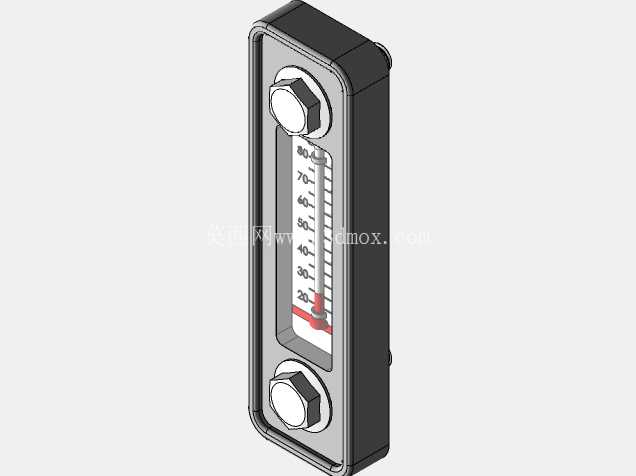

　　从结构设计逻辑来看，装置主体采用耐油工程塑料作为外壳基材，可长期耐受矿物液压油、工业齿轮油、轻柴油等常见工业油液的腐蚀，外壳边缘做了圆弧过渡处理，既避免安装时划伤操作人员，也能减少车间内磕碰造成的外壳破损。正面的显示区域采用带刻度的透明耐油视窗，刻度同时标注了容积百分比与对应油位高度值，红色的浮标指示件会随腔体内油液高度上下浮动，即便在光线不佳的车间底层设备旁，也能快速识别当前油位是否处于正常工作区间。视窗上下两端的固定结构做了加强筋设计，在拧紧安装螺栓时不会因为局部应力集中造成视窗开裂，同时装置背面与油液接触的部分做了平滑圆弧过渡，不会在腔体内形成油液滞留的死角，避免长期使用后油泥堆积在装置背面影响观测视线。

　　在实际选型匹配时，需要重点确认安装边界尺寸：这款五英寸规格的油位计，有效观测行程覆盖0-120mm的油位变化区间，对应的油箱侧壁开孔尺寸需匹配装置的嵌入凸台尺寸，安装面的平面度误差需控制在0.5mm以内，配合厚度2mm的耐油丁腈橡胶密封垫，可实现IP65级别的密封防护，能够适应多数工业车间的油污、粉尘环境。不同于带信号输出的电子式液位传感器，这款直读式油位装置无需供电、没有信号传输延迟，运维人员巡检时走到设备旁扫一眼就能确认油位状态，不存在电子元件老化失效、信号干扰导致的误判问题，非常适合作为设备油位监测的基础目视化部件，也可与电子式液位传感器搭配使用，作为现场校验的直观参照。

　　在结构细节处理上，视窗与外壳的连接采用超声波焊接工艺，接缝处均匀平整，不存在粘接剂长期浸泡在油液中开胶渗漏的隐患；内部的浮标导向杆采用不锈钢材质，表面粗糙度控制在Ra0.8以下，浮标上下滑动时不会出现卡滞，即便油液中存在少量细小杂质，也不会影响浮标的正常动作，导向杆上下两端做了限位结构，避免设备运输过程中浮标脱出导向杆造成装置损坏。针对不同的安装朝向，这款油位装置的刻度标识做了正向居中设计，无论安装在油箱正面还是侧面，只要保持垂直安装状态，刻度读数都能保持正向可视，不会出现倒置、侧倾导致的读数困难问题。在实际设备配套场景中，这类油位装置常被用在中小型液压泵站的油箱侧壁、稀油润滑站的储油腔体、柴油发电机组的日用油箱、小型工业齿轮箱的观察位，替代传统的管状油标，提升设备的整体外观质感与运维便利性。设计过程中也充分考虑了不同油液的温度适应性，装置的外壳与视窗材料可在-20℃到80℃的工作温度区间内保持性能稳定，不会因为低温变脆、高温软化导致密封失效或者结构损坏，能够满足多数通用工业设备的工作环境温度要求。
