KLT系列液压油过滤装置三维结构

　　在液压传动系统的实际运维与设计选型中，油液清洁度直接决定了泵、阀、油缸等核心元件的使用寿命，KLT系列过滤器作为管路或油箱安装的油液净化元件，常被布置在液压站回油管路、泵出口压力管路或是独立循环过滤回路中，适配工程机械、冶金设备、注塑机、机床液压站等多类需要维持油液清洁度的场景，能够拦截油液中混入的金属磨屑、密封件残渣、外界侵入的粉尘颗粒，避免杂质随油液进入精密配合副造成划伤、卡滞、节流孔堵塞等故障。

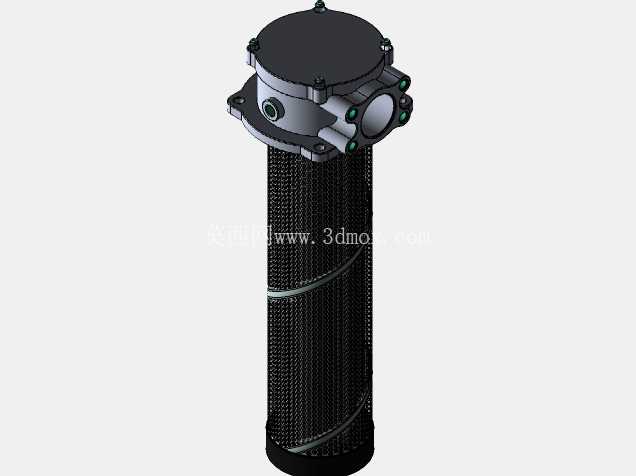

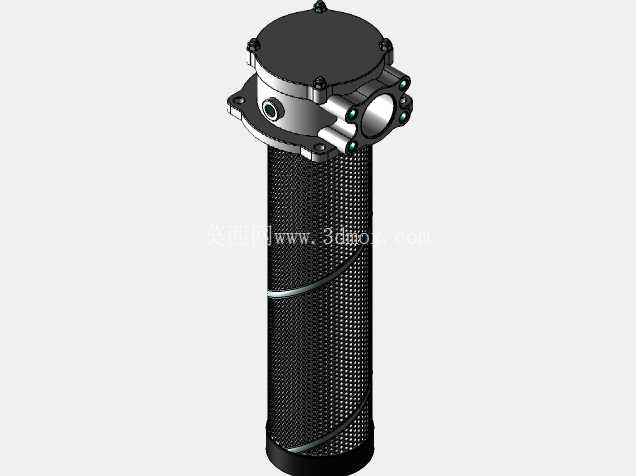

　　从结构设计来看，该款过滤器采用上装式封头加立式滤筒的整体布局，顶部端盖通过周向均布的螺栓实现与滤壳的密封连接，端盖上集成了两个侧置的油口，分别对应进油与出油通路，其中一个油口采用法兰式连接结构，配套带密封槽的安装面，可直接对接液压管路的法兰接头，另一个油口为螺纹接口，可适配不同通径的管路连接需求，端盖顶部为平整的密封端盖，无需额外拆卸管路即可打开端盖更换内部滤芯，大幅降低现场维护的操作难度。滤筒部分采用带螺旋加强筋的折叠滤网结构，外部的螺旋支撑筋可在滤筒承受内外压差时提供足够的径向支撑力，避免滤网在高压差下出现塌陷、变形，折叠式的滤材设计则在有限的筒身空间内最大化了过滤面积，在保证过滤精度的同时降低油液通过时的流阻，减少不必要的压力损失。

　　安装边界方面，该过滤器可选择油箱顶置安装或是管路支架安装两种方式，顶部法兰的安装孔位按照标准液压件安装尺寸设计，安装时需预留足够的顶部操作空间，满足更换滤芯时向上抽出滤芯的操作距离，滤筒的长度尺寸根据额定流量大小匹配不同规格，选型时需确认安装位置的垂直空间是否满足滤筒的下沉深度，避免与油箱内部的隔板、管路、其他辅件产生干涉。油口的通径与额定流量直接匹配，设计选型时需根据系统的最大工作流量选择对应规格的过滤器，避免实际通流流量超过过滤器额定值造成过大的压力损失，同时要注意过滤器的安装方向，保证油液流向与壳体上标注的流向标识一致，避免反向流动造成滤芯冲损、旁通阀误开启。

　　功能设计上，该系列过滤器可根据需求选配压差发讯装置，当滤芯堵塞造成进出油口压差达到设定值时，发讯器会触发电信号或机械指示，提醒运维人员及时更换滤芯，部分规格还内置旁通阀，当滤芯堵塞未及时更换、压差超过旁通阀开启压力时，旁通阀会自动开启，保证油液能够持续通路，避免因滤芯完全堵塞造成系统断油、泵吸空等严重故障。密封结构全部采用耐油橡胶密封圈，适配矿物液压油、乳化液等常用液压工作介质，密封槽的尺寸设计充分考虑了橡胶件的压缩量与长期工作后的永久变形率，保证在额定工作压力范围内不会出现渗漏问题。

　　在三维建模过程中，该模型完整还原了过滤器的所有装配细节，包括端盖连接螺栓的位置、油口的密封槽结构、滤筒的螺旋支撑筋形态、法兰安装孔的位置尺寸，可直接用于液压站三维布局设计、管路干涉检查、设备维护模拟等场景，结构工程师在进行液压系统布置时，可直接调用该模型进行安装空间校核，确认油口对接位置、操作维护空间是否满足设计要求，避免现场安装时出现尺寸不匹配、维护空间不足等问题。模型的各零件均按照实际加工工艺进行建模，端盖的铸造圆角、安装面的加工余量、螺栓的标准件规格都符合实际生产的设计规范，可作为同类过滤器产品设计的参考结构，也可用于液压系统教学演示、产品样本展示等场景。
