紧凑型直流液压动力单元集成结构

　　这套紧凑型直流液压动力单元，主要面向移动式液压执行机构的集中供压场景，常见于小型登高作业平台、电动叉车属具、环卫车辆尾板、轻型举升机构、车载救援设备以及空间受限的自动化液压工装中。整套结构将储油容腔、动力输出元件、控制阀组、压力检测与接口安装面整合为一体，不需要额外搭建分散式管路与独立油箱，能够在狭小安装舱内完成压力油的供给、方向切换、压力保持与过载保护。

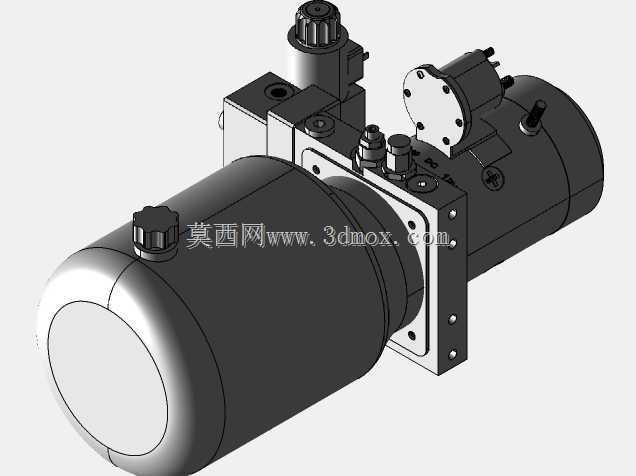

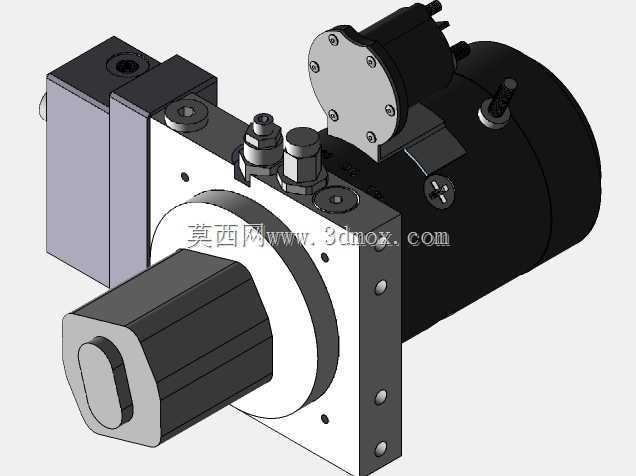

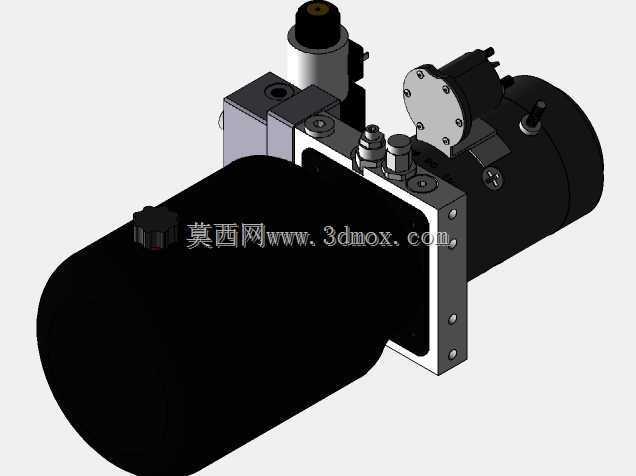

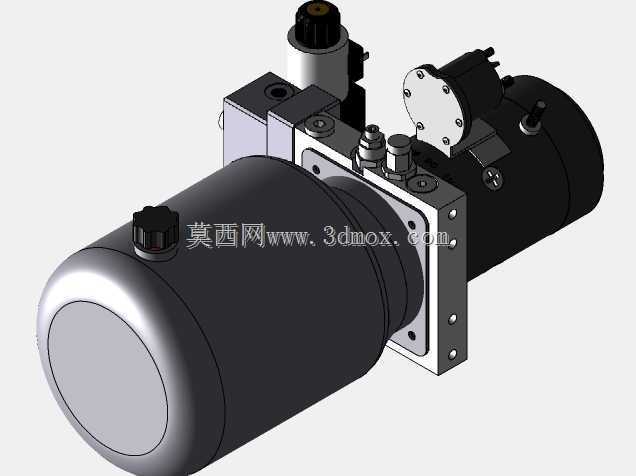

　　从实际布置来看，卧式储油筒体承担容油与安装基体的双重作用，筒体一侧通过过渡连接板固定动力输出组件，另一侧预留与执行机构或设备机架对接的安装边界。连接板上集成了阀块安装面、油道孔位和紧固件定位孔，阀件不再通过大量外接油管串联，而是直接贴合在加工面上，由内部流道完成压力油输送。这种做法减少了接头数量，也降低了移动式设备振动工况下的渗漏风险。

　　动力输出部分采用直流驱动形式，适合车载蓄电池或独立直流电源供电的设备。驱动元件与液压泵体同轴布置，泵体输出的压力油进入集成阀组后，可根据动作需求完成供油方向切换；配套阀件兼顾举升、下降、保压和卸荷功能，在负载停止时能够减少压力油反向流动，避免执行机构自行沉降。外露的调节与检测元件布置在阀组上方，便于装配时调整压力参数，也方便后期维护时观察和更换。

　　结构设计上，各部件的层级关系比较清晰：储油筒体提供油液容积并支撑整体，连接板承担泵、阀、动力元件之间的定位，阀组集中处理油路逻辑，顶部元件负责压力控制与安全限压。安装孔位围绕连接板和筒体端部布置，设计时需要重点核对驱动元件外径、阀组高度、接头操作空间以及筒体长度方向的边界，避免设备机架、护罩或管线与运动、检修区域发生干涉。

　　对于选型和建模人员而言，这类动力单元不能只看单个元件尺寸，还要同时考虑油液容积、泵阀组合关系、接线位置、加油与放油空间、维护拆卸方向以及承载机架的固定方式。模型中各组件的装配关系明确，能够用于液压站布局校核、设备舱干涉检查、维修空间评估和成套液压系统方案展示，也可为同类小型动力包的改型设计提供结构参考。
