工业轴流通风机结构设计

　　这款轴流通风设备的三维结构完整还原了实体设备的装配逻辑，从风筒、叶轮、电机到安装支座、接线盒的所有部件均按实际工程比例搭建，可直接用于结构校核、安装模拟以及通风系统的方案选型参考。在实际工业场景中，这类轴流风机的应用覆盖范围极广，厂房车间的全面通风换气、生产工序的局部排风散热、仓储空间的空气流通、隧道管廊的送风补风、暖通空调系统的空气输送环节都能见到同结构设备的身影，和离心风机相比，它的风阻更低、风量更大，适合大流量、低风压的通风需求场景，安装时可直接对接风管或者嵌装在墙体、支架上，不需要复杂的变径转接结构。

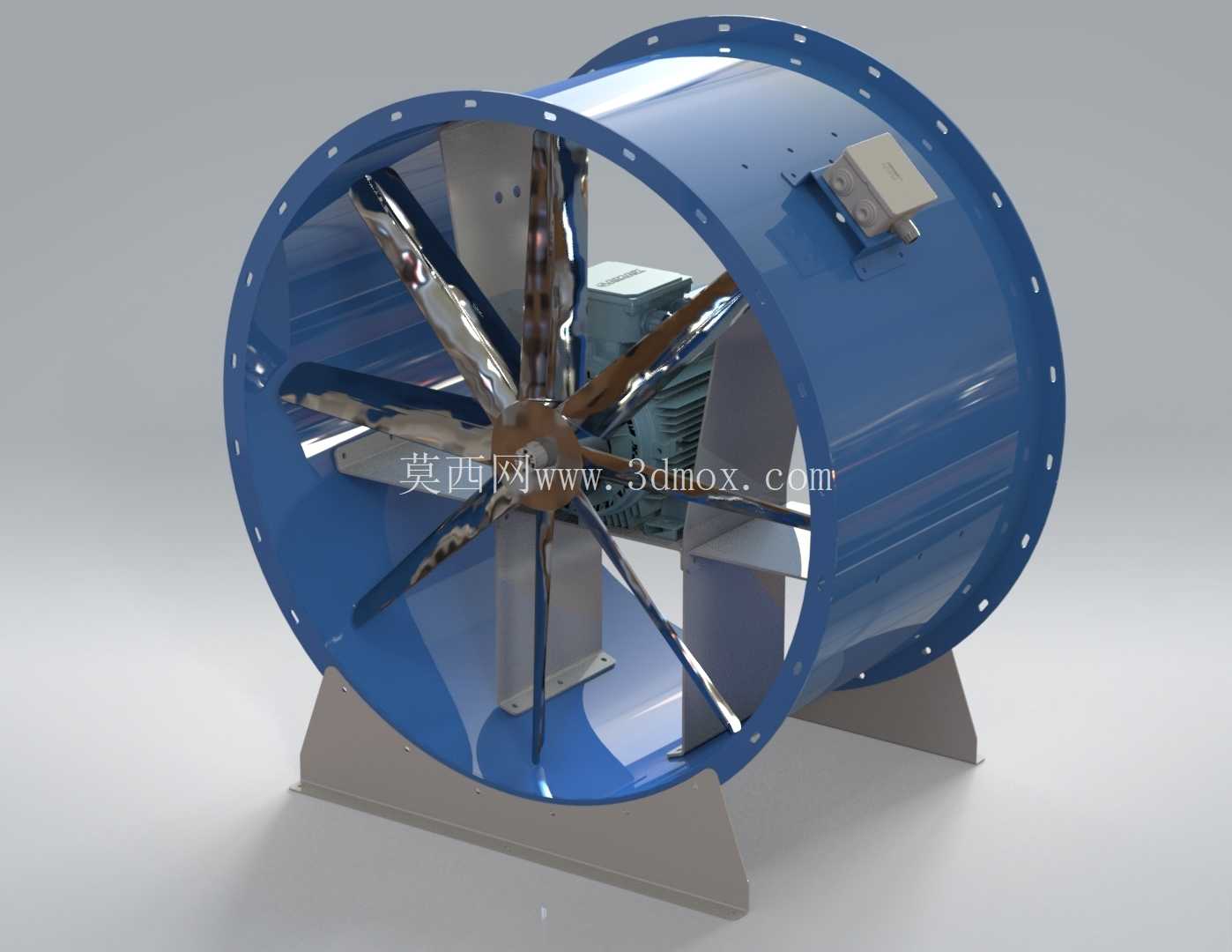

　　从结构设计逻辑来看，这款设备采用直筒式风筒设计，风筒两端带法兰安装边，法兰上均匀分布螺栓孔，可直接与通风管道法兰对接，也可通过螺栓固定在墙面预留的安装框上，风筒底部的两个对称支座是主要承重结构，支座上预留的安装孔可适配膨胀螺栓或者减震器安装，落地安装或者架空支架安装都能适配，安装时需要预留的操作空间主要集中在电机侧的接线端以及叶轮侧的检修空间，风筒轴线方向前后需要预留至少一倍风筒直径的直管段，避免进风出风侧的涡流影响风机运行效率。叶轮部分采用多叶片冲压成型结构，叶片角度经过气动优化，运行时气流沿风筒轴向直吹，没有多余的转向损耗，叶片与风筒内壁的间隙控制在合理范围，既避免运转时叶片刮蹭筒壁，又能减少间隙漏风损失，轮毂位置直接与电机输出轴连接，省去了皮带传动或者联轴器传动的额外结构，传动效率更高，后期维护也更简便，不需要定期调整皮带张紧度或者更换联轴器缓冲垫。

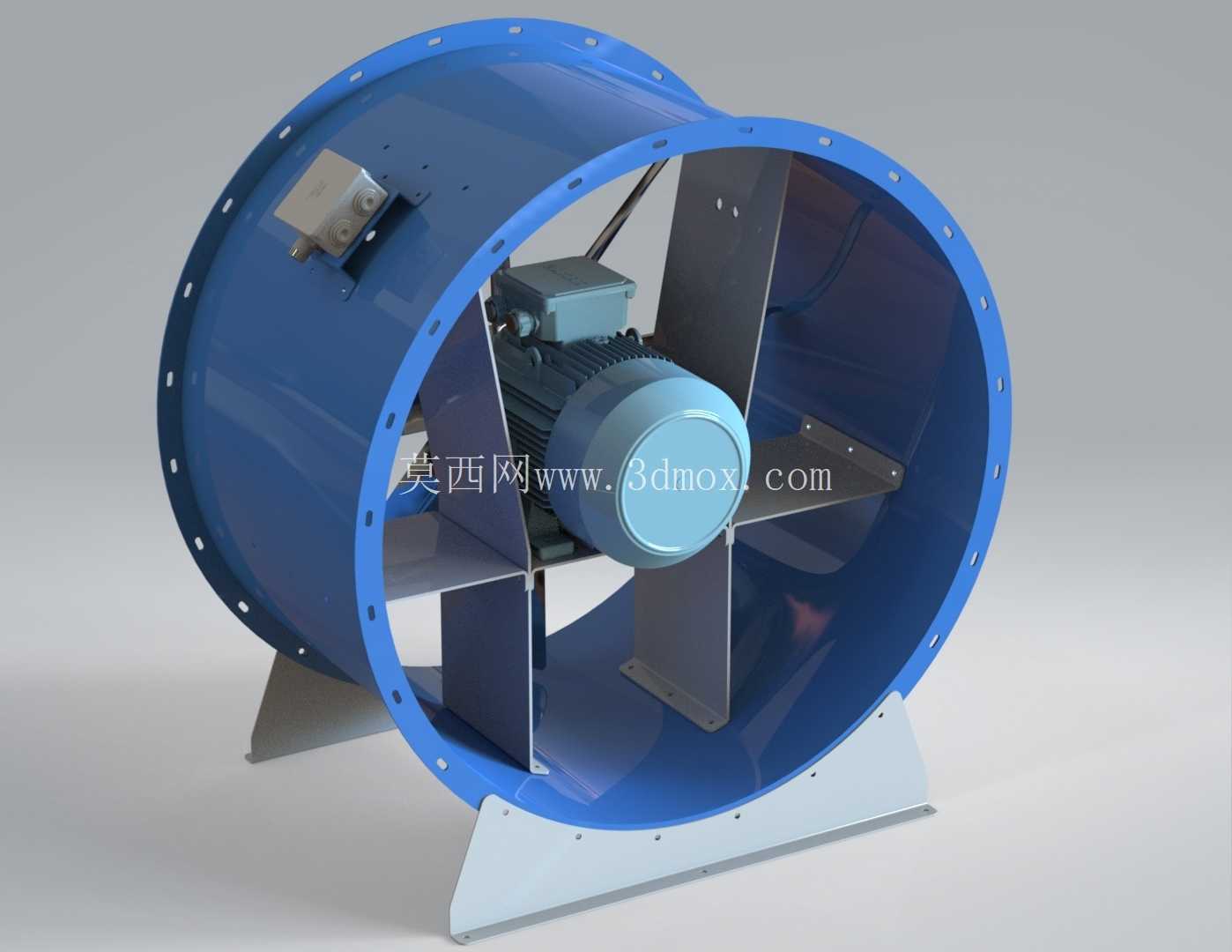

　　电机部分内置在风筒内部的导流支架上，导流支架一方面承担电机的固定承重作用，另一方面可以梳理叶轮出口的气流，减少气流紊流带来的振动和噪音，电机的接线盒设置在风筒外侧，方便现场接线操作，不需要进入风筒内部作业，接线盒的防护结构可适配一般工业环境的防尘防水要求，常规车间、地下空间的使用场景都能满足。设备的支座采用折弯焊接结构，承重强度经过校核，可承受整机运行时的静载荷以及动载荷，安装时如果是吊装场景，也可通过风筒法兰上的吊环孔加装吊具，不需要额外制作吊装支架，适配不同的安装工况。

　　在结构建模过程中，所有部件的配合公差都按照通用机械加工的常规要求设置，风筒的圆度、叶轮的动平衡配重结构、电机与支架的连接孔位都做了还原，拿到模型后可以直接生成工程图纸用于加工参考，也可以导入通风系统仿真软件中，模拟不同安装场景下的气流组织情况，验证通风方案的合理性。对于设备选型人员来说，可通过模型直观核对设备的安装尺寸、接口位置，提前规划现场的安装空间、风管走向，避免现场安装时出现尺寸不匹配、操作空间不足的问题；对于结构设计人员来说，这款模型的风筒加强结构、叶轮固定方式、电机减震结构都有参考价值，可在同类通风设备的设计中借鉴成熟的结构方案，减少重复设计的工作量。需要注意的是，这类轴流风机在实际安装时，进出口方向不能接反，叶轮的旋转方向需要和标识一致，否则会出现风量不足、电机过载的问题，模型中也还原了风筒上的气流方向标识位置，方便设计人员在出图时标注对应的安装要求。
