185kW工业离心式辐射风机结构设计

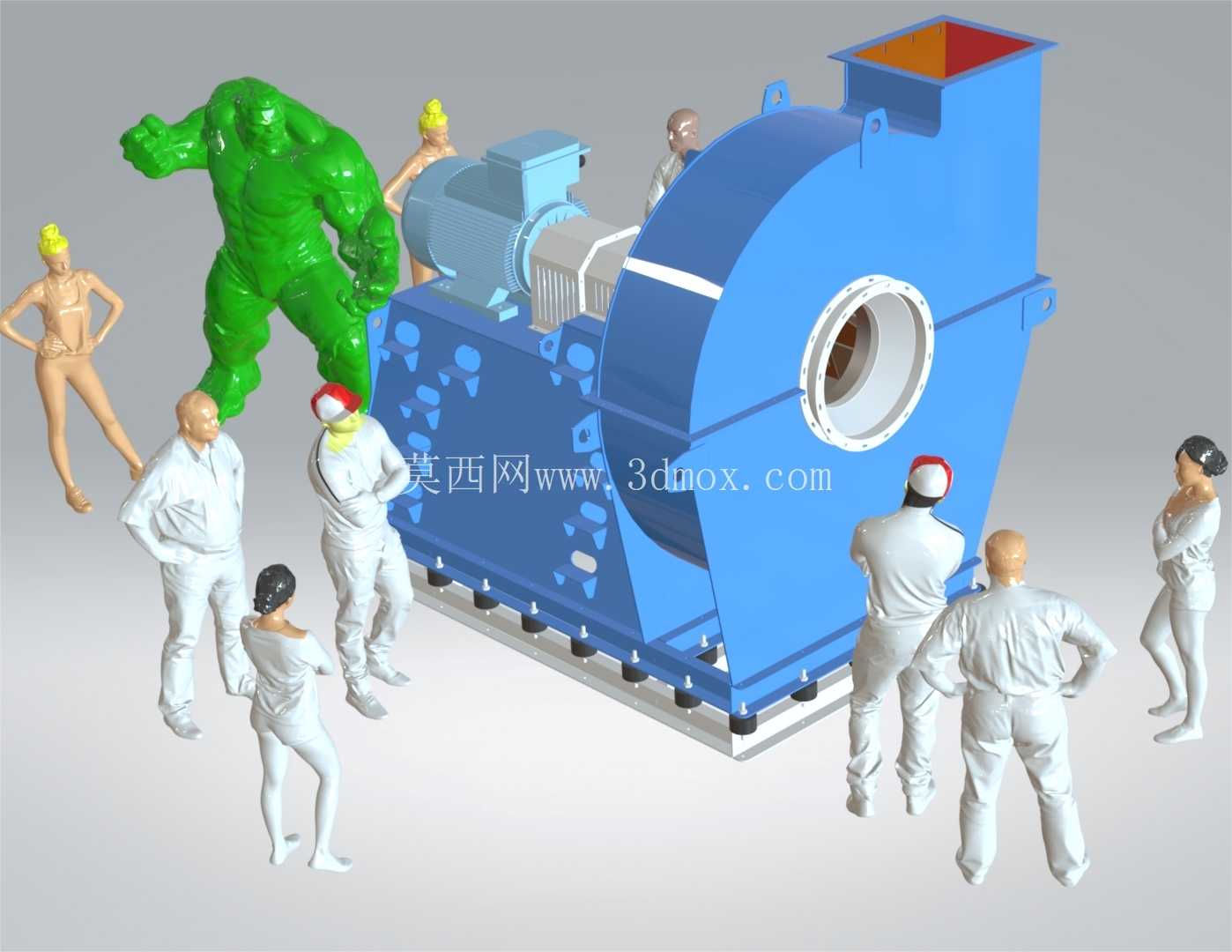

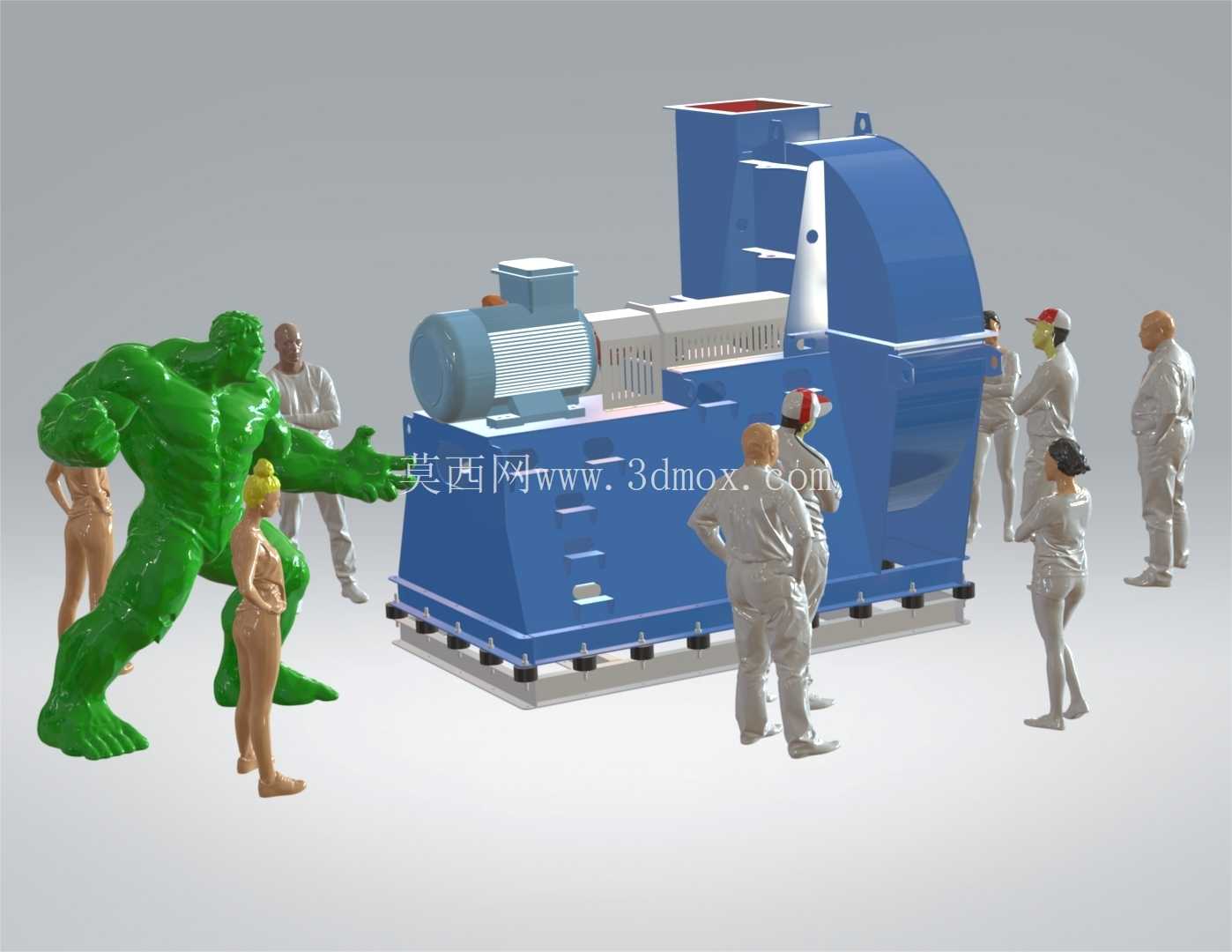

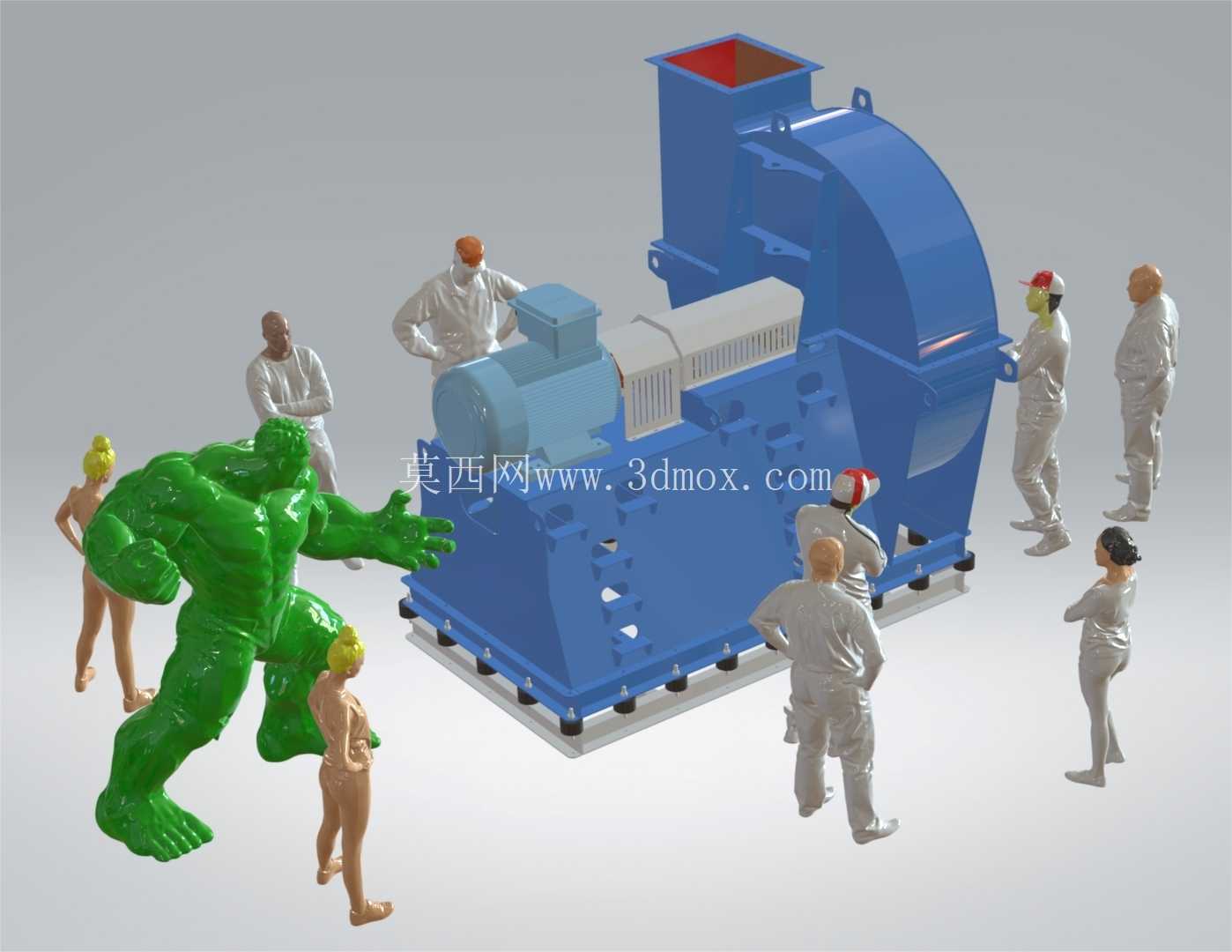

　　这款185kW功率等级的离心式辐射风机，核心应用场景集中在能源开采、矿山作业这类高负荷连续运行的工业现场，主要承担作业面通风换气、工艺系统气流输送、设备散热供风这类核心功能，区别于普通民用通风设备，从设计之初就锚定了长周期满负荷运行的工况要求。从结构设计逻辑来看，整机采用电机与风轮直联的传动布局，省去了中间皮带传动或者联轴器变速的冗余结构，一方面减少了传动环节的能量损耗，另一方面也降低了高负荷运行下的故障点，适配矿山、能源现场运维条件有限的实际情况。

　　风室主体采用厚钢板卷制焊接成型，内部加装钢制铠装衬板，这一设计主要是针对含尘气流输送场景下的磨损问题，普通薄钢板壳体在高风速带尘气流的长期冲刷下，往往数月就会出现磨穿漏风的问题，加装钢制铠装衬板后，易磨损位置可单独更换衬板，无需整体更换风室壳体，大幅降低全生命周期的运维成本。进风口采用渐缩式集流结构，精准匹配风轮的入口气流角，减少气流进入风轮时的紊流损失，提升风机的运行效率；出风口采用方形法兰接口，可直接对接现场的通风管道或者工艺送风管道，法兰面预留标准螺栓孔位，适配行业通用的管道连接尺寸，无需现场二次改制接口。

　　安装底座采用一体化焊接钢结构，电机安装位与风室安装位在同一底座上一次加工成型，保证电机轴与风轮轴的同轴度，避免运行过程中出现轴系振动超标的问题；底座下方预留了减震器安装点位，现场安装时可匹配橡胶减震器或者弹簧减震器，阻断风机运行振动向建筑基础或者配套管道的传递，降低现场的振动噪声影响。从外形尺寸与安装边界来看，整机沿电机轴向的长度适配185kW四级电机的标准安装尺寸，风室的径向尺寸匹配1500r/min转速下的风轮气动设计要求，安装时需要预留的检修空间主要集中在电机侧与风室检修门侧，电机侧预留长度不小于电机本体长度的1.2倍，方便后期电机检修、轴承加注润滑脂等操作，风室侧面的检修门位置预留不小于0.8m的操作空间，方便日常检查内部衬板磨损情况、清理风轮附着的积尘。

　　在气动性能设计上，辐射式的风轮叶片结构可在同等功率下提供更高的风压，适配长距离管道送风、高阻力工艺系统的供风需求，比如矿山井下的长距离掘进面通风，或者能源厂区的锅炉送风、除尘系统引风这类需要高风压的场景，相比普通轴流风机，离心式结构的风压覆盖范围更广，对管网阻力变化的适应性更强，不会因为管道积尘、阻力上升就出现风量大幅衰减的问题。整机的密封结构采用耐高温的橡胶密封件，所有壳体拼接位置、检修门位置都做了密封处理，避免输送含尘气流或者有害气体时出现泄漏，满足工业现场的职业健康与环保要求。轴承座采用水冷或者油浴润滑结构（根据现场工况可选），保证1500r/min转速下长期运行时轴承温度稳定在允许范围内，避免高温烧损轴承的问题。在细节设计上，风轮出厂前做了动平衡校正，平衡精度等级达到G6.3以上，保证运行过程中振动值控制在标准允许范围内，减少对配套设备、厂房结构的振动影响；壳体外部预留了吊装耳板，方便现场安装时的整体吊装作业，无需额外焊接吊点，避免焊接对壳体结构强度造成损伤。
