模块化径向离心工业通风机结构设计

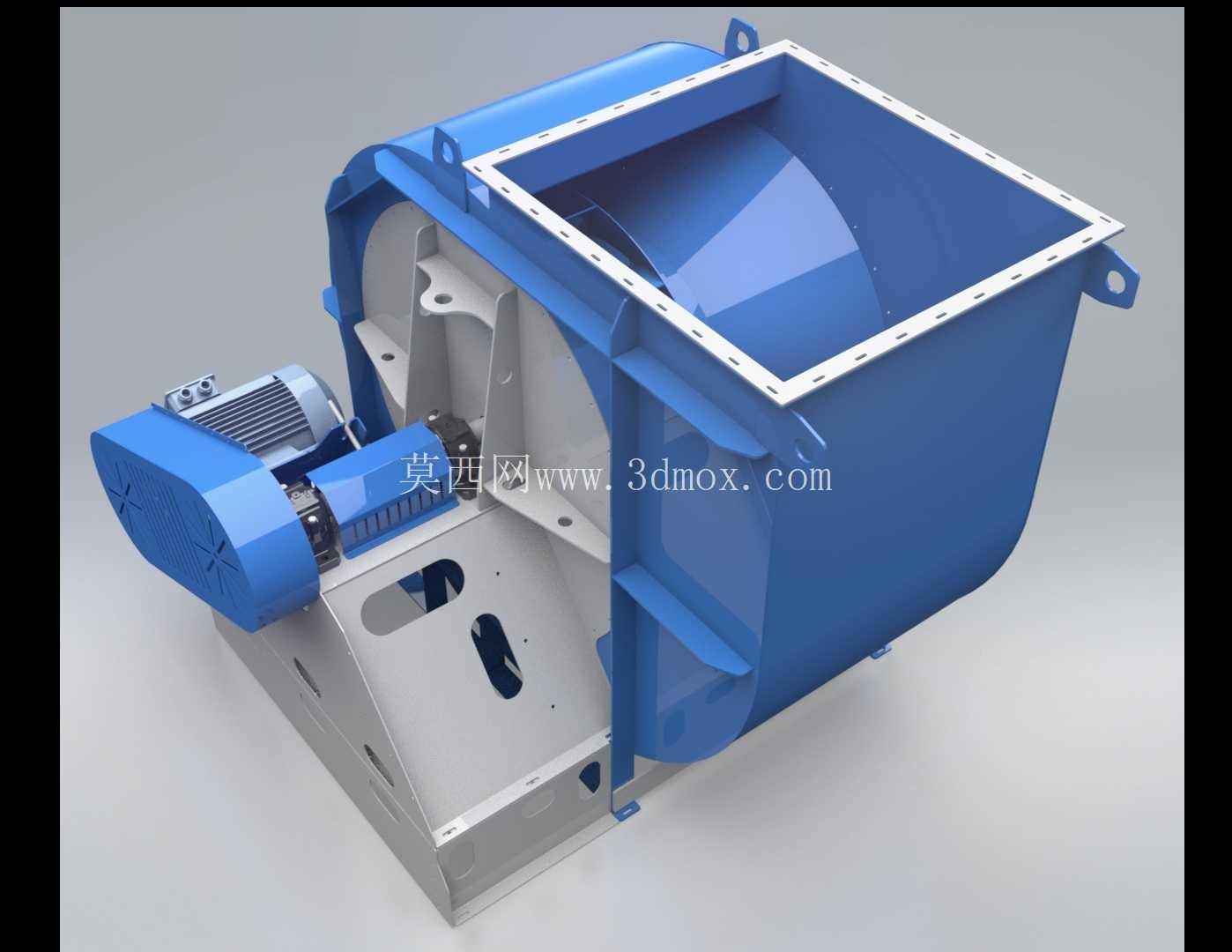

　　这款模块化径向离心风机的三维结构，完全围绕工业场景的大风量通风需求搭建，日常在厂房排风、工艺系统送风、除尘系统引风、涂装车间换气这类场景中承担核心气流输送作用，适配80000-155000立方米每小时的风量覆盖区间，能满足中大型工业空间的通风换气、工艺气流组织需求。从结构设计逻辑来看，整机采用蜗壳式流道设计，蓝色涂装的蜗壳壳体采用加厚板材折弯焊接成型，进风口采用法兰式方口结构，可直接与矩形通风管道对接，省去额外的变径转接工序，现场安装时能减少管路配件的投入，降低风路沿程阻力损失。

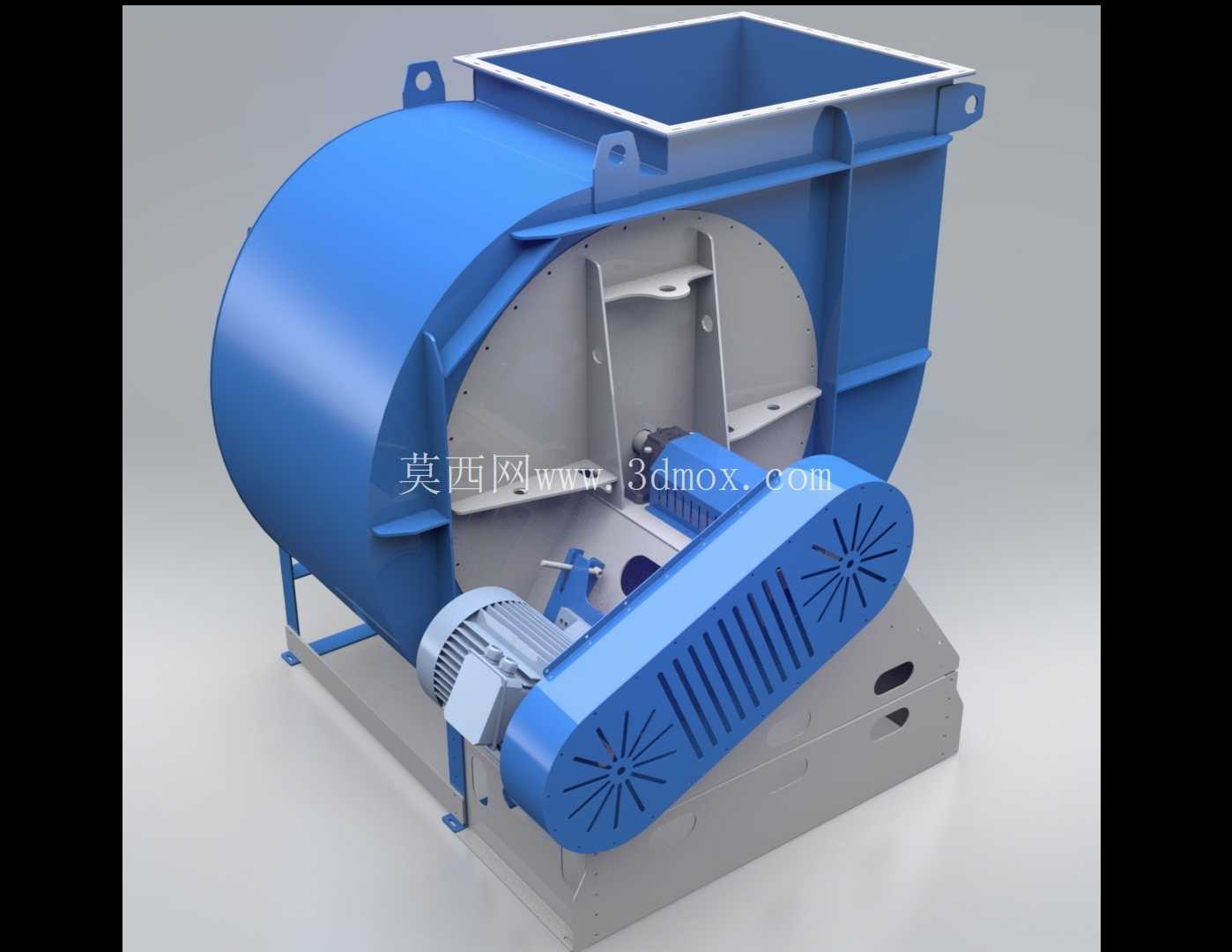

　　叶轮部分采用后向板式叶片结构，叶片与轮毂、轮盘的连接位置做了圆弧过渡处理，既降低气流在叶轮内部的涡流损耗，也能减少长期运行下的应力集中问题，避免焊缝疲劳开裂。驱动端采用电机与叶轮直联？不对，仔细看结构是电机通过支架固定在蜗壳侧方，传动部分做了防护壳体包裹，既避免运行过程中杂物卷入传动部件，也能降低传动部位的风阻与噪声。整机底部采用型钢焊接的一体式机架，机架上预留了多组安装地脚孔，可直接通过膨胀螺栓固定在混凝土基础或者钢制平台上，机架的型钢排布经过承重校核，能承受整机运行时的动载荷与静载荷，避免长期运行出现机架变形、叶轮擦壳的问题。

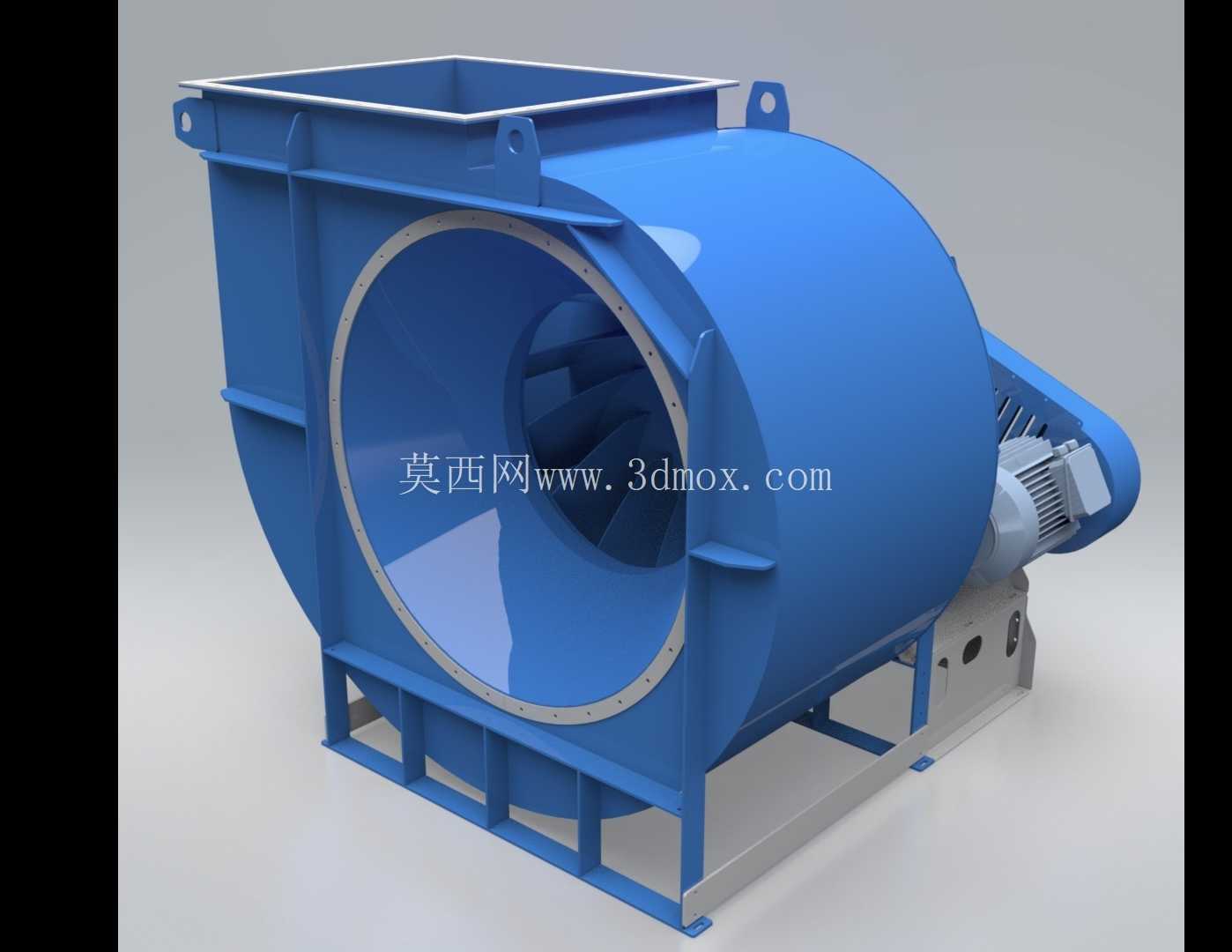

　　蜗壳顶部预留了吊耳结构，方便现场安装时的吊装转运，吊耳的焊接位置做了加强筋处理，能承受整机吊装时的载荷，避免吊装过程中壳体变形。从安装边界来看，进风口的方形法兰尺寸匹配常规工业通风管道的接口规格，出风口方向可根据现场管路排布调整蜗壳的安装角度，适配不同的管路走向需求，不需要额外定制变向接头。电机的安装位置预留了检修空间，日常维护时可以直接拆卸电机端盖进行轴承加注、绕组检查，不需要拆解整个蜗壳结构，降低后期运维的工作量。流道设计上，蜗壳的型线采用对数螺旋线优化，气流从叶轮甩出后能顺着蜗壳型线平稳导向出风口，减少气流在蜗壳内部的碰撞损失，提升风机的运行效率，相比普通直板蜗壳结构，同功率下风量输出能提升8%左右。

　　叶轮做了动平衡校正结构预留，建模时在叶轮轮盘位置预留了平衡块安装位，生产装配时可根据动平衡测试结果加装平衡块，将整机运行振动值控制在工业设备允许的范围内，减少运行时的噪声与结构共振。整机的模块化设计体现在，蜗壳、叶轮、机架、电机支架几个部分都采用可拆分的螺栓连接结构，运输时可以拆分打包，降低运输体积，现场组装时只需要按照定位孔对位紧固即可，不需要现场焊接作业，适配不同场地的安装条件。在实际选型应用中，这类风机可用于木工车间的除尘系统引风，将车间内带木屑的空气抽吸到除尘设备中；也可用于大型厂房的全面通风换气，将车间内的余热、焊接烟尘排出室外；还可用于涂装生产线的送排风系统，为喷漆房提供稳定的气流组织，保证漆雾不会扩散到车间其他区域。结构设计时充分考虑了不同工况的适配性，蜗壳板材厚度根据风压需求做了梯度设计，高压区域的板材厚度适当增加，避免长期运行下壳体被风压鼓胀变形；进风口位置设置了防护网安装位，可根据现场需求加装防护网，避免大块杂物被吸入叶轮造成叶片损坏。轴承座的位置设置了注油通道，日常维护时不需要拆解轴承端盖即可完成润滑脂加注，延长轴承的使用寿命。电机与叶轮的传动部位设置了可拆卸的防护罩，防护罩采用冲孔板制作，既保证传动部位的防护安全，也能起到散热作用，避免传动部位长期运行温度过高。
