模块化直联径向离心通风机结构

　　该款径向离心通风设备主要面向车间工位排风、工业除尘系统前端引风、小型工艺设备配套送风等场景，可适配不同风量风压需求的通风管路接驳，在涂装线废气收集、物料气力输送、设备散热排风等工况中均能稳定运行。设备采用直联传动结构，省去皮带传动的张紧维护环节，传动损耗更低，运行过程中无皮带打滑、老化更换的运维痛点，适配长时间连续运行的工业作业场景。从结构设计来看，整机采用模块化拆分思路，蜗壳段、叶轮腔、进风口法兰、底座支架均为独立可拆分单元，不同容量规格的机型可共用通用连接接口，生产制造时可根据需求快速组合对应参数的功能段，无需针对每个机型重新开模或加工整套壳体，大幅降低多规格小批量生产的加工成本，同时也便于后期运维时单独更换磨损部件，无需整机拆解。

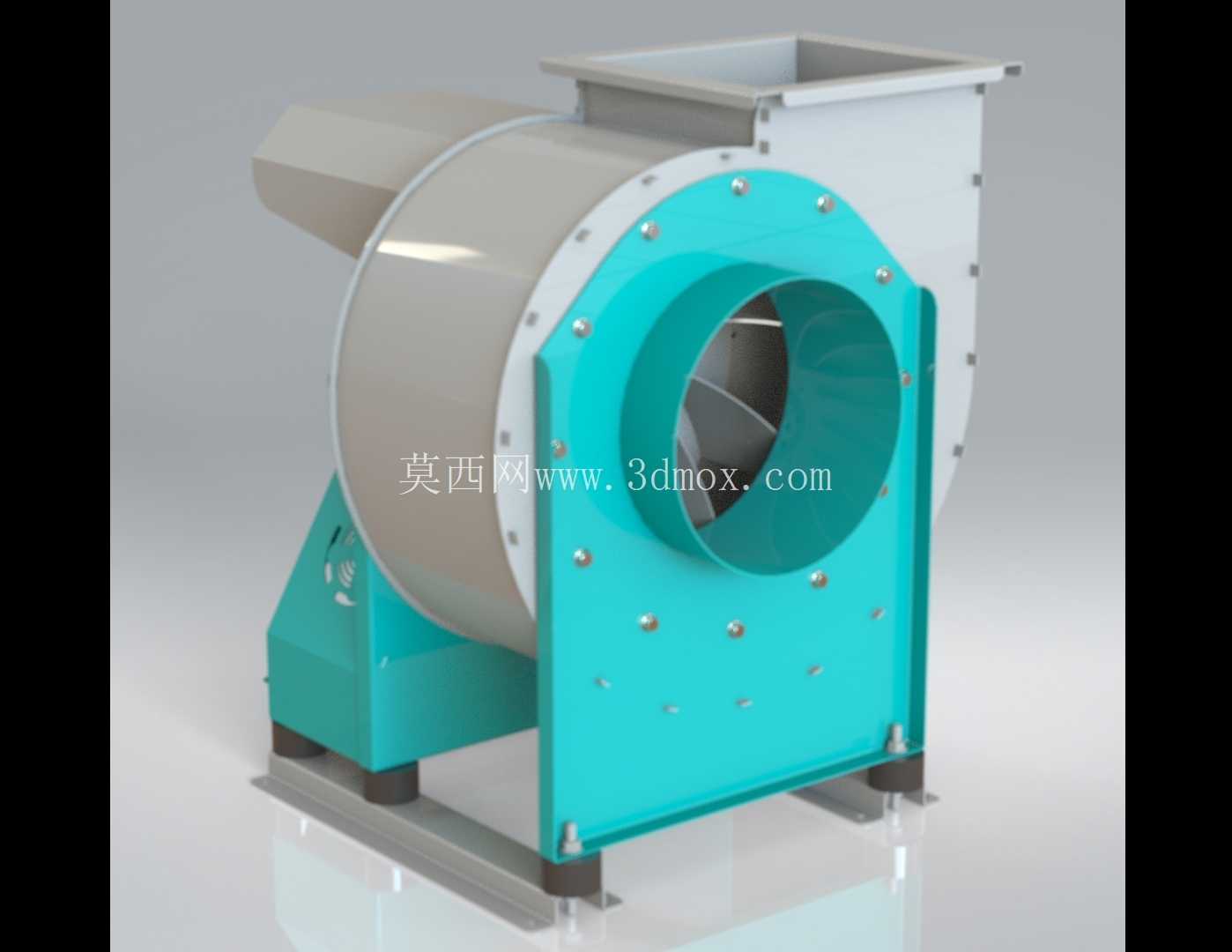

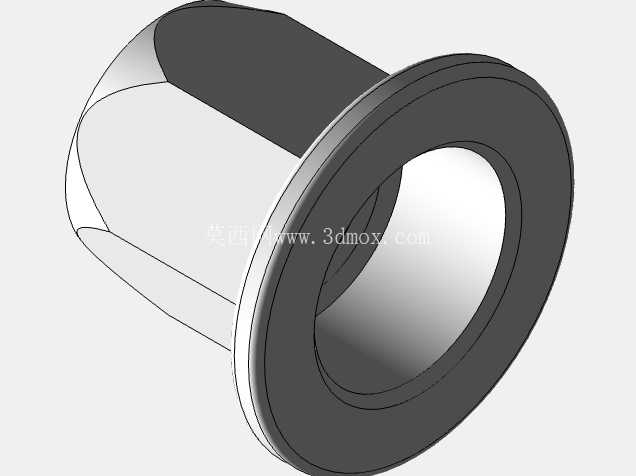

　　进风口采用收敛式圆弧导流结构，可引导气流均匀进入叶轮腔，减少进气端的涡流损失，提升叶轮做功效率；蜗壳型线采用对数螺旋线设计，可将叶轮甩出的高速气流平稳减速增压，降低蜗壳内部的气流脉动与运行噪音。叶轮采用后向径向叶片设计，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，可减少气流在叶片表面的分离损失，同时兼顾一定的耐磨性能，适配含少量粉尘的气体输送场景，避免短时间内叶片磨损导致动平衡失效。安装边界方面，整机底座采用型钢焊接框架结构，底部预留四个通用安装孔位，可直接固定在混凝土基础或钢制安装平台上，进风口为圆形法兰接口，出风口为方形法兰接口，法兰孔位采用通用通风管道标准尺寸，可直接与常规矩形、圆形通风风管接驳，无需额外制作过渡连接段。

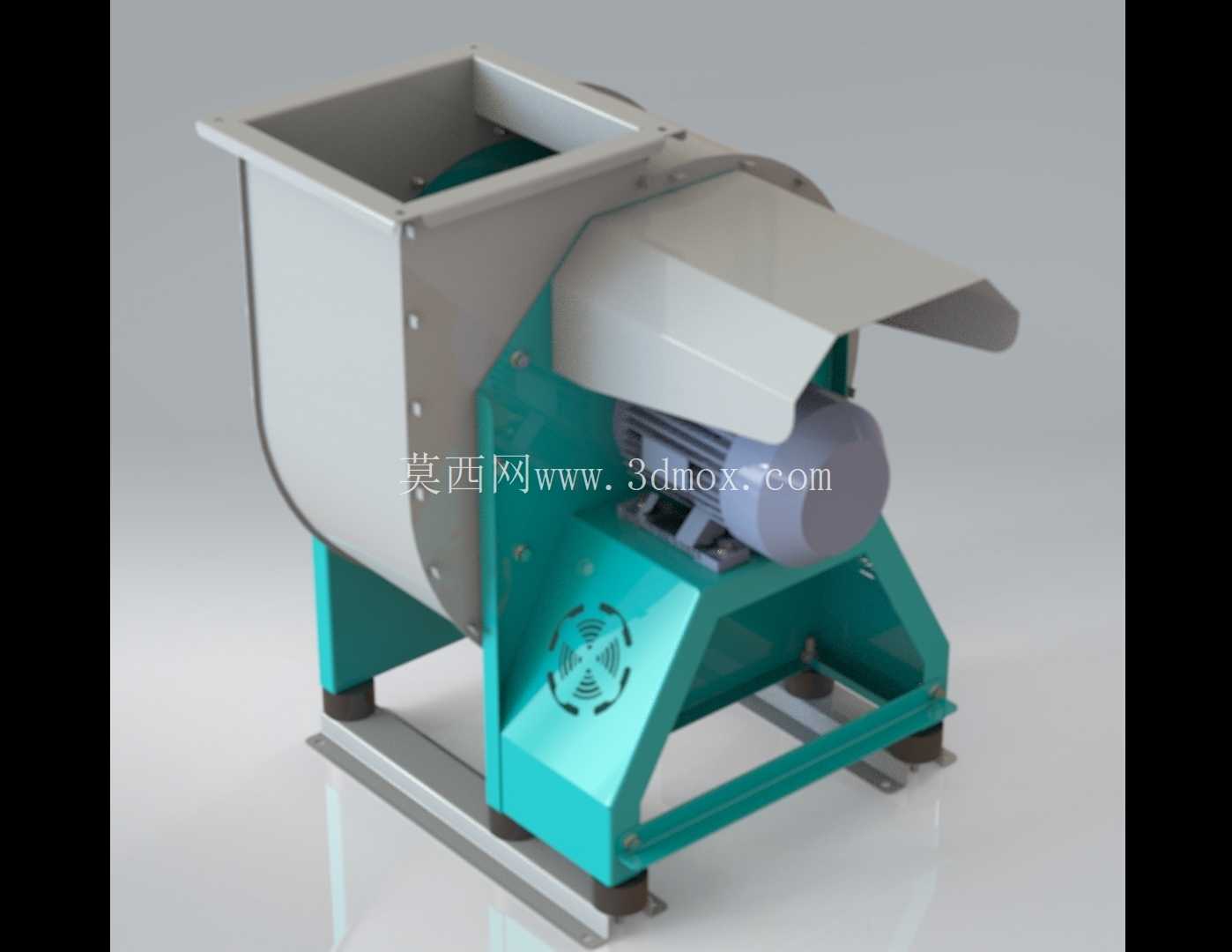

　　设备的轴承座与电机安装位集成在同一底座加工面上，出厂前即可完成同轴度校准，现场安装时无需反复调整电机与叶轮的对中精度，大幅缩短现场安装调试周期。从外形尺寸来看，整机宽度方向以叶轮中心为对称基准，侧面预留足够的检修空间，可在不拆卸进出风口管路的前提下，打开侧部检修盖板完成叶轮清灰、轴承注油等日常维护操作；电机布置在蜗壳侧后方，不额外占用进出风口方向的安装空间，适配安装空间局促的车间角落或设备夹层内的布置需求。设计过程中针对不同容量规格的机型做了接口通用化处理，同一系列不同风量的机型可共用相同的底座安装孔位与进出风口法兰尺寸，用户后期升级通风量时，仅需更换蜗壳与叶轮段，无需改动现场安装基础与管路连接，降低产线升级改造成本。

　　壳体板材采用折弯焊接成型，蜗壳侧板与蜗板的连接位置采用满焊工艺，避免运行过程中出现漏风问题，表面做喷涂防腐处理，可适配常规工业环境下的防腐蚀需求，若用于高腐蚀气体输送场景，也可快速更换不锈钢材质的壳体模块，无需改动整体安装结构。叶轮做了严格的动平衡校正，运行过程中振动值控制在工业通风设备标准允许范围内，可直接安装在车间楼板或设备平台上，无需额外做减震基础处理，仅需在底座与安装面之间加装常规橡胶减震垫即可满足运行振动要求。
