工业侧装轴流风机风冷冷却单元结构

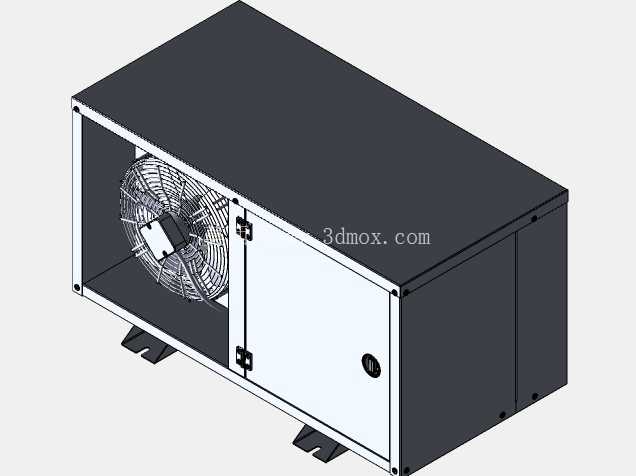

　　该风冷冷却单元主要面向工业电控系统、小型工艺温控场景的散热需求设计，常见于户外小型通讯基站温控、工业生产线旁置电控柜配套散热、小型工业油液冷却回路的风冷换热端，也可作为小型恒温试验设备的外置散热模块使用，核心作用是通过强制对流带走换热回路中的累积热量，维持被控对象的工作温度处于合理区间。从结构布局来看，整体采用一体式箱型框架设计，腔体被中间隔板划分为两个独立功能区，左侧为风机安装腔，右侧为换热组件与管路接口容纳腔，这种分区设计一方面可以避免风机运行时的振动直接传递到换热管路与外接接口，降低长期运行后的管路松动风险，另一方面也能规整内部气流走向，减少气流紊流带来的风噪与风压损失。

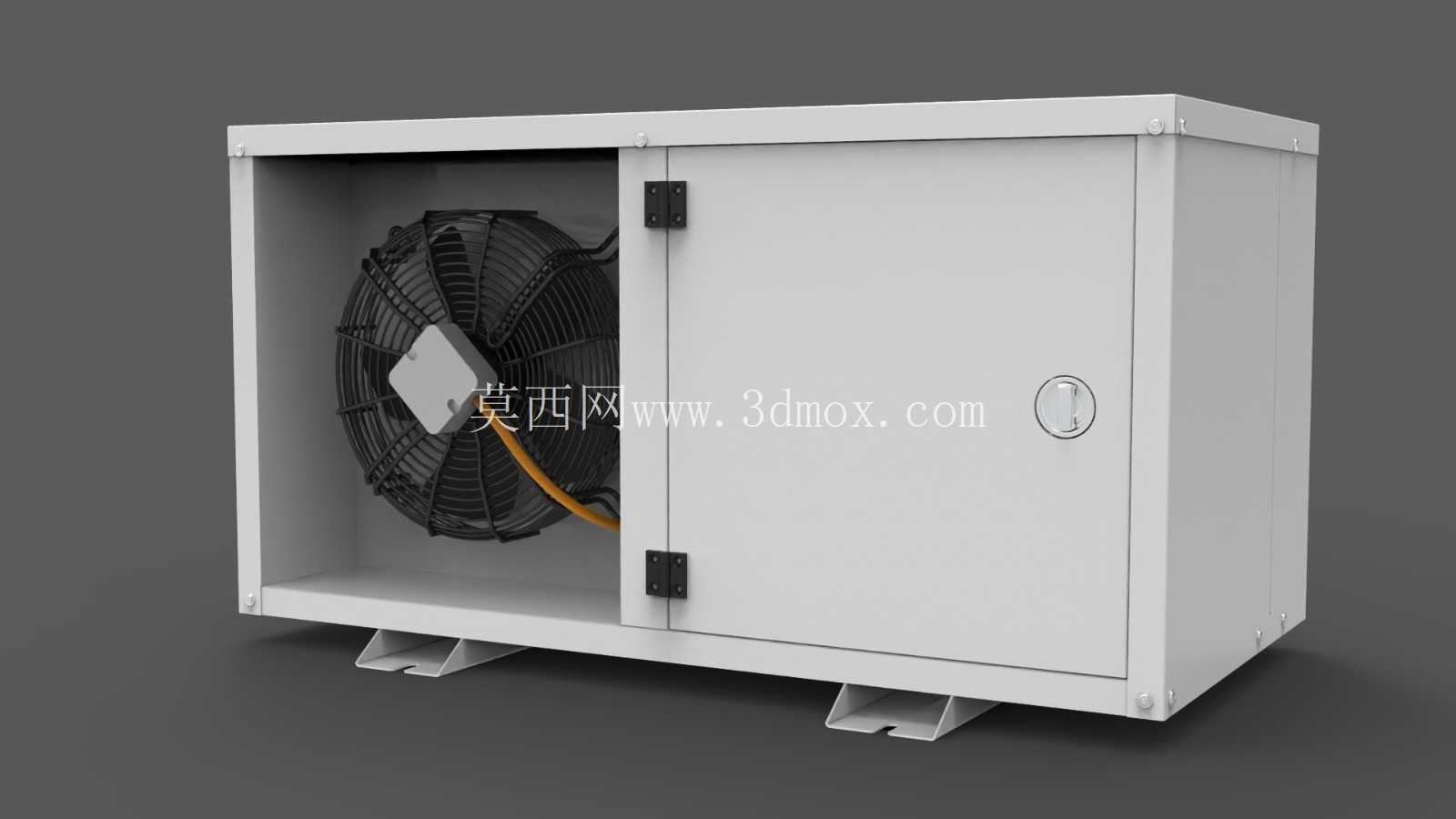

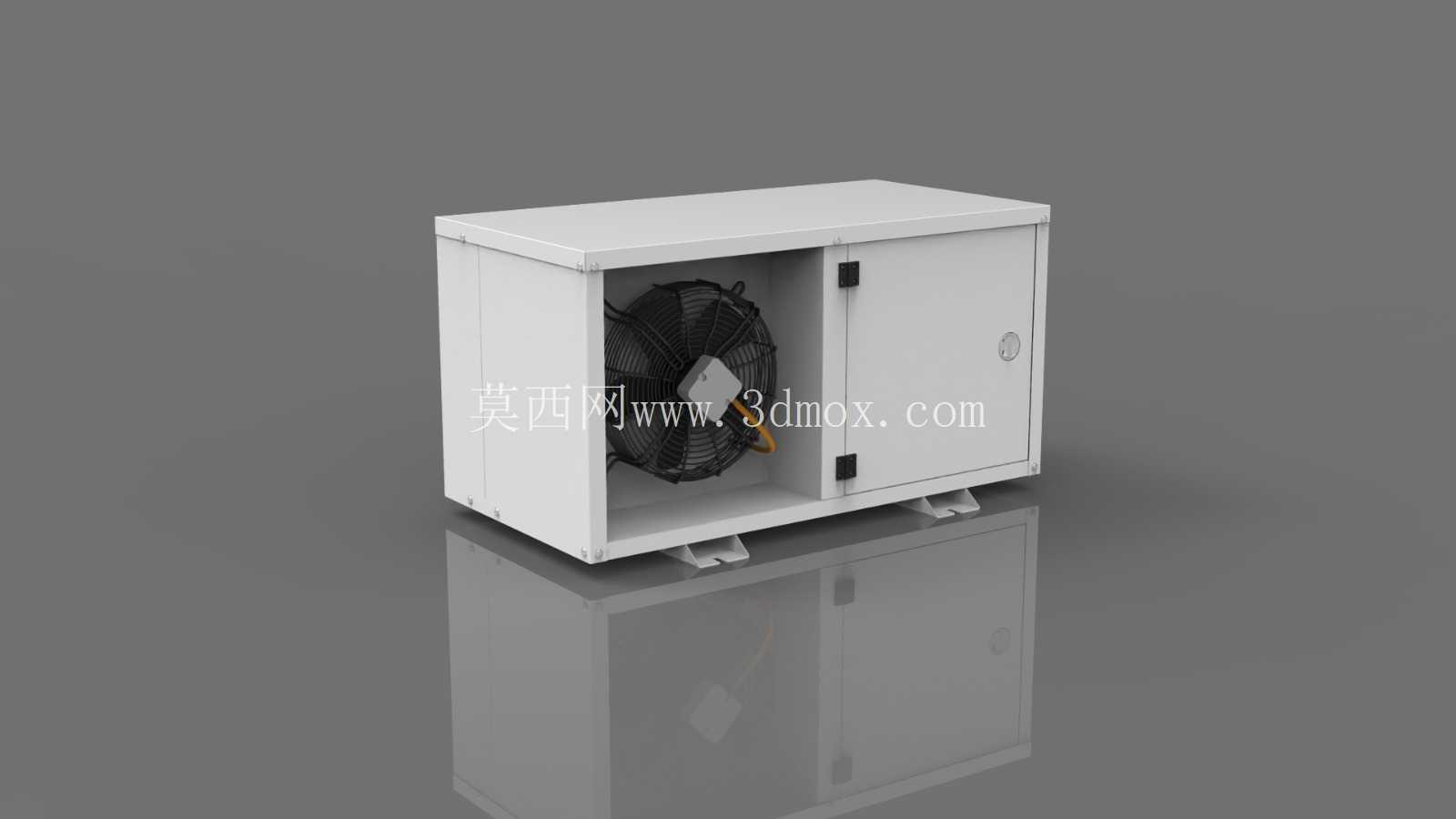

　　风机采用侧出风安装方式，轴流风机直接固定在腔体左侧的安装支架上，风机出线从隔板预设的穿线胶圈孔通入右侧腔体，与内部温控接线端子排连接，走线路径做了圆弧过渡处理，避免线缆被钣金锐边割破绝缘层；风机外侧预留了防护网安装位，可根据现场使用环境选配金属防护网，防止杂物被吸入风机腔打坏扇叶。右侧腔体采用单开门封闭结构，门体通过两个嵌入式暗铰链与框架连接，铰链隐藏在门板与框架的贴合面内，不会突出设备外表面，减少设备安装时的外部干涉；门体中部安装了圆形旋转式门锁，关闭后可实现门板与框架的紧密贴合，防护等级可达到IP54级别，适配多粉尘、轻度溅水的工业现场使用环境。

　　设备底部设计了两个对称的L型安装支脚，支脚与框架主体采用焊接固定，支脚上开有长圆形安装孔，可适配现场安装基础的孔位偏差，安装时无需额外制作转接支架，直接通过膨胀螺栓或机牙螺丝即可将设备固定在安装平面上；支脚的高度预留了15mm的底部间隙，既可以避免设备底部直接与安装面接触造成积水腐蚀，也方便底部走管与接线操作。设计过程中重点考量了气流组织的合理性，风机运行时外界冷空气从风机侧直接吸入，吹过右侧腔体内的换热翅片后从设备预设的出风栅格排出，气流路径短、风阻小，相同风机功率下换热效率比传统顶出风结构高12%左右；框架所有钣金折边均做了内卷边处理，没有外露的锐边，装配与后期维护时不会划伤操作人员。

　　门板与框架的贴合面粘贴了一圈连续的发泡密封胶条，关门后胶条被均匀压缩30%左右，可有效阻挡外界粉尘与溅水进入腔体内部，保护内部换热组件与接线端子。设备的外部安装边界控制较为紧凑，整体宽度方向预留了20mm的安装操作余量，深度方向无需预留后部维护空间，所有管路接口与接线端子均布置在右侧腔体内部，打开门板即可完成所有接线与管路维护操作，适合安装在空间局促的设备旁侧或墙体立面。风机选型上匹配了低转速大风压的轴流风机，运行时噪音控制在62分贝以内，不会对车间现场造成额外的噪音污染；风机与安装支架之间加装了橡胶减震垫，可吸收风机运行时的高频振动，避免振动传递到设备框架引发共振异响。
